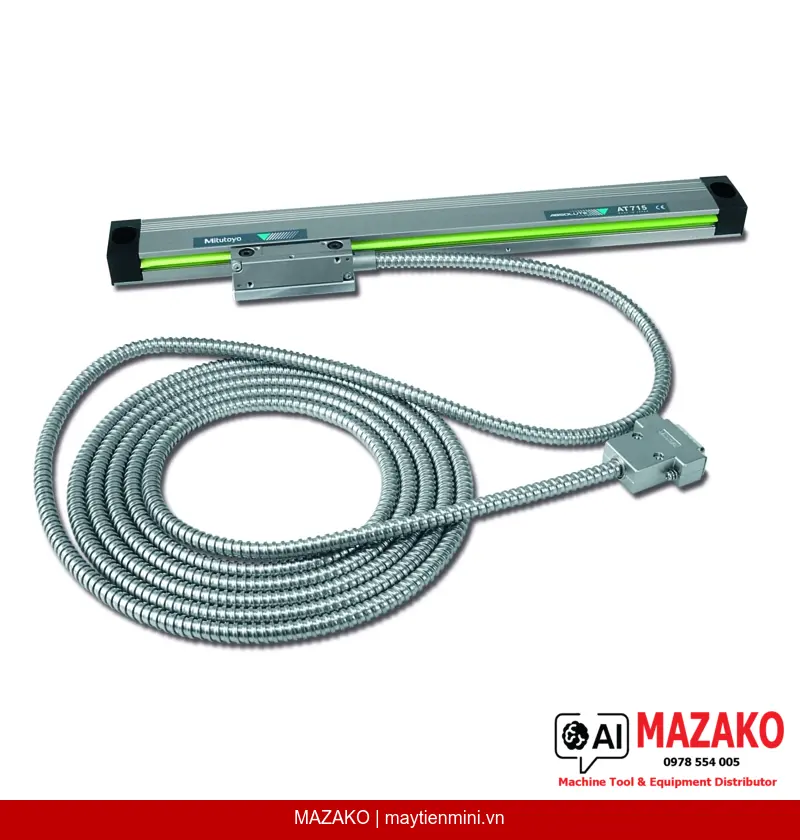

Thước đo tuyến tính Mitutoyo Linear Scale AT715 mã 539-863R là giải pháp đo vị trí tuyến tính chính xác cao với phạm vi đo 2500mm, ứng dụng nguyên lý cảm ứng điện từ (electromagnetic induction). Thiết bị phù hợp cho các hệ thống máy công cụ, thiết bị đo lường tự động và các ứng dụng công nghiệp đòi hỏi độ chính xác và độ bền cao trong môi trường khắc nghiệt.
Sử dụng công nghệ đo lường dựa trên cảm ứng điện từ, đảm bảo khả năng bảo vệ môi trường ở cấp độ IP cao, phù hợp với điều kiện nhà xưởng có dầu, bụi và rung động.
Hệ thống đo tuyệt đối (ABS) cho phép thiết bị ghi nhớ vị trí ngay cả sau khi tắt nguồn, không cần thao tác tìm điểm gốc (reference point) mỗi lần khởi động lại.
Độ chính xác ±5 µm cho dải 100–500mm, ±7 µm cho dải 600–1800mm và ±10 µm cho dải 2000–3000mm, đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong sản xuất.
Tốc độ di chuyển tối đa 50 m/phút, đảm bảo đáp ứng tốt trong các ứng dụng máy công cụ CNC và hệ thống đo tự động yêu cầu tốc độ cao.
Thước đo tuyến tính AT715 được thiết kế để tích hợp trực tiếp vào máy công cụ, bàn đo và hệ thống đo tự động trong nhà máy sản xuất. Với chiều dài hiệu dụng 2500mm và cáp kết nối dài 7m, thiết bị phù hợp cho các máy có hành trình dài như máy phay CNC, máy mài phẳng và trung tâm gia công.
Thiết bị chỉ tương thích với các bộ hiển thị dòng KA series của Mitutoyo. Độ phân giải có thể chuyển đổi giữa 0,001mm và 0,005mm thông qua bộ đếm (Counter), linh hoạt theo yêu cầu ứng dụng cụ thể.
Chu kỳ tín hiệu 20 µm kết hợp với nguyên lý cảm ứng điện từ mang lại khả năng chống nhiễu điện từ vượt trội so với thước quang học thông thường, đặc biệt trong môi trường có nhiều máy CNC hoạt động đồng thời.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | ABS AT715-2500 |
| Phương pháp đo | Cảm ứng điện từ (Electromagnetic induction) |
| Độ chính xác (100–500 mm) | ±5 µm |
| Độ chính xác (600–1800 mm) | ±7 µm |
| Độ chính xác (2000–3000 mm) | ±10 µm |
| Tốc độ di chuyển tối đa | 50 m/min |
| Chu kỳ tín hiệu | 20 µm |
| Độ phân giải | 0,001 / 0,005 mm (chuyển đổi qua Counter) |
| Chiều dài cáp | 7 m |
| Chiều dài hiệu dụng | 2500 mm |
| Khối lượng | 3,15 kg |
| Tương thích | Bộ hiển thị KA series (Mitutoyo) |
