Thước Đo Lỗ Telescopic Gauge Mitutoyo 155-122
Thước đo lỗ telescopic Mitutoyo 155-122 (hệ Inch) dùng chuyển kích thước lỗ, rãnh sang panme đo ngoài hoặc thước cặp. Đi kèm túi nhựa bảo quản.
Mô tả sản phẩm
Thước đo lỗ Telescopic Gauge Mitutoyo 155-122 là dụng cụ chuyển kích thước (transfer gauge) chuyên dụng, cho phép ghi lại đường kính lỗ, rãnh hoặc bề mặt trong, sau đó đo lại chính xác bằng panme đo ngoài hoặc thước cặp. Sản phẩm thuộc hệ đo Inch, được Mitutoyo sản xuất theo tiêu chuẩn chất lượng công nghiệp cao, phù hợp cho phòng QC/QA và xưởng sản xuất cơ khí chính xác.
Cơ chế đầu đo lò xo
Đầu đo được tải lò xo tự động mở rộng tiếp xúc với bề mặt lỗ cần đo, đảm bảo tiếp xúc đều hai phía, hạn chế sai số do thao tác.
Khóa vị trí núm xoay

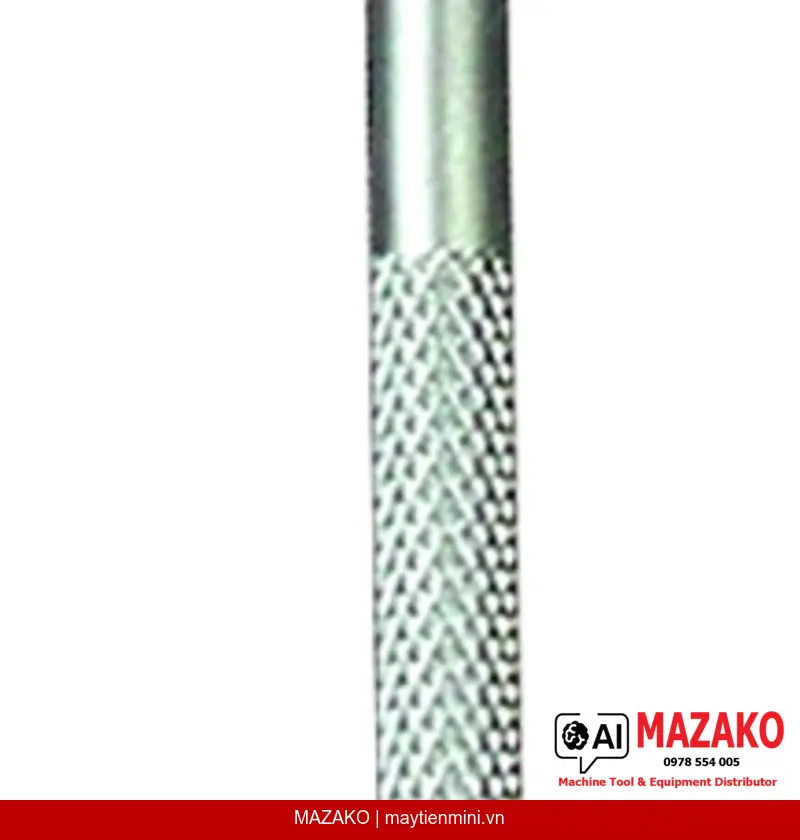

Núm xoay khía nhám ở cuối cán cho phép khóa cứng đầu đo tại kích thước đã ghi lại, giữ nguyên kích thước khi rút dụng cụ ra khỏi lỗ.
Phối hợp với panme / thước cặp
Sau khi khóa, kích thước được đo lại trực tiếp bằng panme đo ngoài hoặc thước cặp, cho phép đọc số liệu chính xác trên dụng cụ đo chính.
Đi kèm túi nhựa bảo quản
Sản phẩm được cung cấp kèm túi nhựa bảo vệ, tiện lợi cho việc lưu trữ và mang theo trong môi trường sản xuất.
Nguyên lý sử dụng thước đo lỗ Telescopic Gauge
Khi đo, người dùng đưa đầu đo vào trong lỗ hoặc rãnh cần đo, để lò xo tự đẩy hai đầu tiếp xúc sang hai phía. Sau đó thực hiện thao tác điều chỉnh nhẹ để đảm bảo đã ghi lại kích thước nhỏ nhất (đường kính thực). Xoay núm khóa để cố định vị trí đầu đo, rút dụng cụ ra và đo khoảng cách giữa hai bề mặt tiếp xúc bằng panme đo ngoài hoặc thước cặp.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Thước đo lỗ telescopic phù hợp cho kiểm tra đường kính lỗ gia công, kiểm tra rãnh, đo bề mặt trong của các chi tiết cơ khí khi không thể sử dụng trực tiếp panme đo trong hoặc đồng hồ đo lỗ. Đây là dụng cụ hỗ trợ đo truyền thống được sử dụng rộng rãi tại các xưởng tiện, phay, mài và bộ phận QC.
Lưu ý kỹ thuật khi sử dụng
Để đạt độ chính xác cao nhất, cần thực hiện thao tác "rocking" (lắc nhẹ) dụng cụ trong lỗ trước khi khóa, nhằm xác định chắc chắn vị trí đường kính nhỏ nhất. Kết hợp với panme đo ngoài có độ phân giải cao để đọc kết quả chính xác.
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp Nhật Bản
- Hệ đo Inch, phù hợp với bản vẽ kỹ thuật tiêu chuẩn Mỹ / quốc tế
- Cơ chế lò xo tự căng, khóa núm xoay khía nhám chắc chắn
- Kết hợp sử dụng với panme đo ngoài hoặc thước cặp
- Đi kèm túi nhựa bảo quản tiện lợi
- Phù hợp cho QC/QA, xưởng cơ khí, bộ phận kiểm tra gia công
Tư vấn & Báo giá Mitutoyo 155-122
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 155-122 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Inch |
| Phụ kiện đi kèm | Túi nhựa bảo quản |
Câu hỏi thường gặp
Thước đo lỗ Telescopic Gauge Mitutoyo 155-122 dùng để làm gì?
Mitutoyo 155-122 là dụng cụ chuyển kích thước dùng để ghi lại đường kính lỗ, rãnh hoặc bề mặt trong của chi tiết gia công. Sau khi khóa đầu đo, kích thước được đo lại bằng panme đo ngoài hoặc thước cặp để lấy giá trị chính xác.
Telescopic Gauge 155-122 sử dụng hệ đo nào?
Sản phẩm 155-122 sử dụng hệ đo Inch, phù hợp với các bản vẽ kỹ thuật theo tiêu chuẩn Mỹ hoặc các nhà máy yêu cầu đo theo hệ Inch.
Cách sử dụng thước đo lỗ telescopic đúng kỹ thuật?
Đưa đầu đo vào lỗ cần đo, để lò xo tự mở rộng tiếp xúc với thành lỗ. Thực hiện thao tác lắc nhẹ để tìm vị trí đường kính nhỏ nhất, sau đó xoay núm khóa để cố định. Rút dụng cụ ra và đo khoảng cách hai đầu tiếp xúc bằng panme đo ngoài hoặc thước cặp.
Telescopic Gauge có thể thay thế đồng hồ đo lỗ không?
Telescopic Gauge không thay thế hoàn toàn đồng hồ đo lỗ vì không đọc trực tiếp giá trị đo. Tuy nhiên đây là giải pháp đơn giản, chi phí thấp để đo kích thước trong những trường hợp không cần đo nhanh liên tục, phù hợp cho kiểm tra theo mẻ hoặc đo xác nhận trong xưởng cơ khí.
MAZAKO có bán chính hãng Mitutoyo 155-122 không và giao hàng như thế nào?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam. Sản phẩm 155-122 có sẵn hoặc đặt hàng theo yêu cầu, giao hàng toàn quốc kèm chứng từ xuất xứ. Liên hệ bộ phận kinh doanh MAZAKO để được báo giá và tư vấn nhanh nhất.
