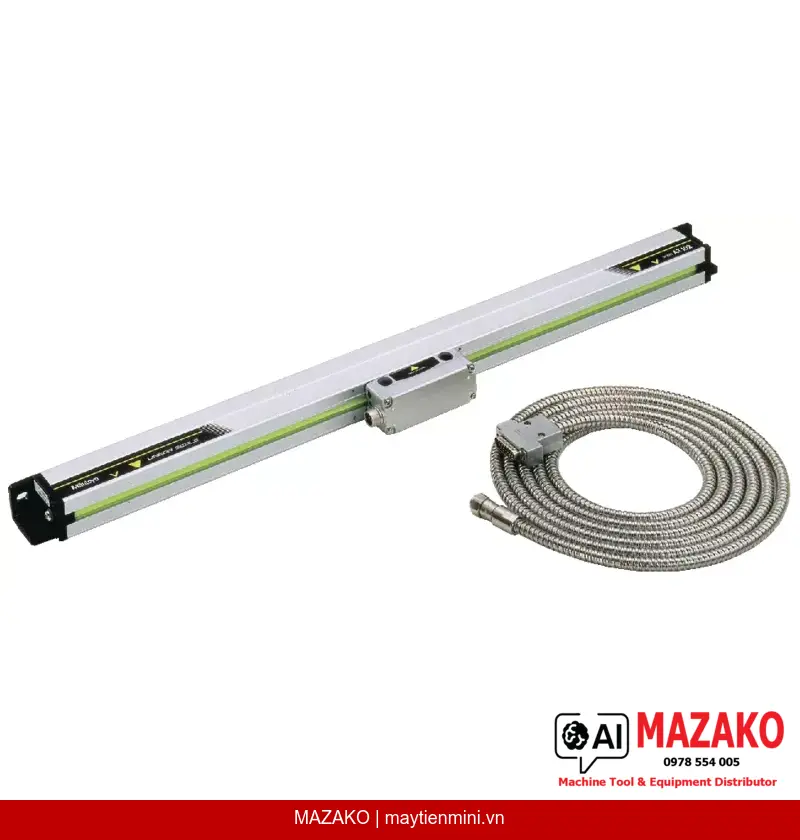

Thước đo dài tuyến tính Mitutoyo AT103-5000, mã 539-150-30, là giải pháp đo vị trí tuyến tính độ chính xác cao dành cho máy công cụ CNC và hệ thống DRO trong môi trường sản xuất công nghiệp. Với chiều dài hiệu dụng 5000 mm và kết cấu chắc chắn, sản phẩm đáp ứng yêu cầu khắt khe của các bộ phận kỹ thuật và QC/QA trong nhà máy.
Thiết kế cơ học chắc chắn, khả năng chống rung cao, mức độ bảo vệ IP53 tương đương ở cả vị trí đứng và nằm ngang — đảm bảo hoạt động ổn định trong điều kiện xưởng gia công.
Môi chắn cao su sáng tạo ngăn chặn hiệu quả bụi kim loại, phoi và dung dịch làm mát xâm nhập vào thước khi lắp đặt tại máy, kéo dài tuổi thọ thiết bị.

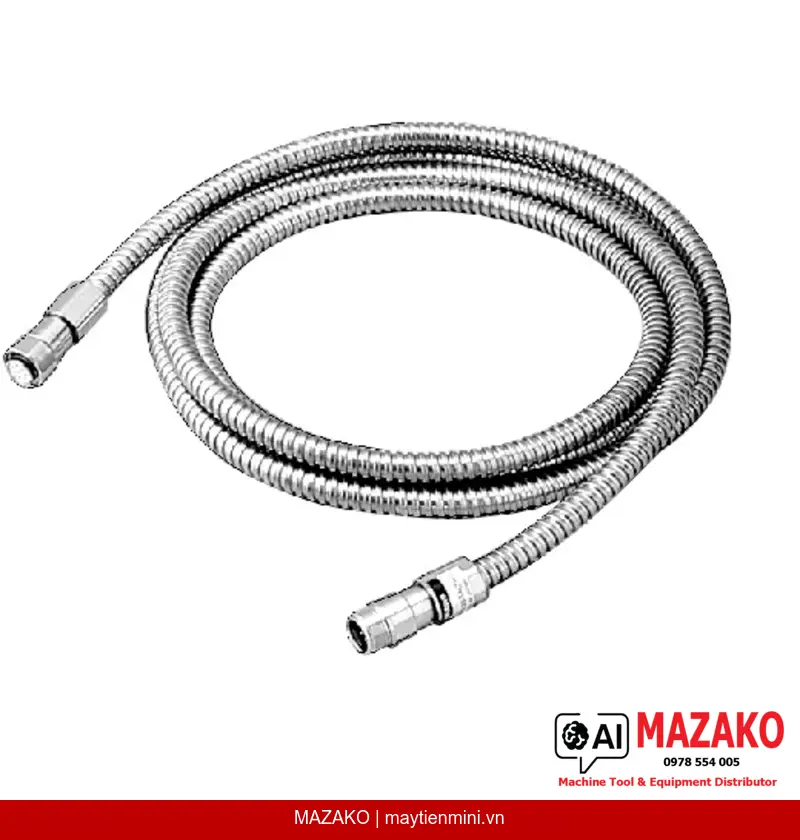

Cáp tín hiệu có lớp bọc thép bảo vệ kết nối từ thước tới bộ đếm DRO, đảm bảo truyền tín hiệu ổn định ngay cả trong môi trường nhiễu điện từ mạnh hoặc va đập cơ học.
Cổng ra cáp tín hiệu có thể bố trí ở cả hai phía của con trượt, cho phép đi dây linh hoạt theo bố cục lắp đặt thực tế của từng loại máy công cụ.
Thước đo dài tuyến tính AT103-5000 được ứng dụng phổ biến trong hệ thống phản hồi vị trí của máy phay, máy mài, máy bào CNC cỡ lớn và các máy chuyên dụng yêu cầu hành trình đo đến 5000 mm. Tín hiệu hình sin hai pha lệch nhau 90° với chu kỳ 20 µm cho phép bộ đếm DRO hoặc hệ thống điều khiển xử lý chính xác hướng và vị trí dịch chuyển.
Chiều dài cáp 15 m tạo điều kiện lắp đặt linh hoạt trên các máy có kết cấu lớn. Điểm chuẩn (reference point) cách nhau 50 mm giúp hệ thống nhanh chóng phục hồi tọa độ sau khi mất nguồn hoặc khởi động lại. Tốc độ dịch chuyển tối đa 50 m/min phù hợp với máy có bàn tốc độ cao.
Độ chính xác (5+5L/1000) µm cho phạm vi 100–3000 mm và (5+8L/1000) µm cho phạm vi 3250–6000 mm, trong đó L là chiều dài hiệu dụng tính bằng mm — tiêu chuẩn phù hợp với yêu cầu kiểm soát chất lượng cấp độ công nghiệp.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | AT103-5000 |
| Độ chính xác (100–3000 mm) | (5+5L/1000) µm (L = chiều dài hiệu dụng, mm) |
| Độ chính xác (3250–6000 mm) | (5+8L/1000) µm (L = chiều dài hiệu dụng, mm) |
| Dạng tín hiệu đầu ra | Hai tín hiệu hình sin lệch pha 90° |
| Tốc độ dịch chuyển tối đa | 50 m/min |
| Chu kỳ tín hiệu | 20 µm |
| Điểm chuẩn (Reference points) | 50 mm |
| Độ bảo vệ bụi/nước | IP53 |
| Chiều dài cáp | 15 m |
| Chiều dài hiệu dụng | 5000 mm |
| Khối lượng | 15,8 kg |
