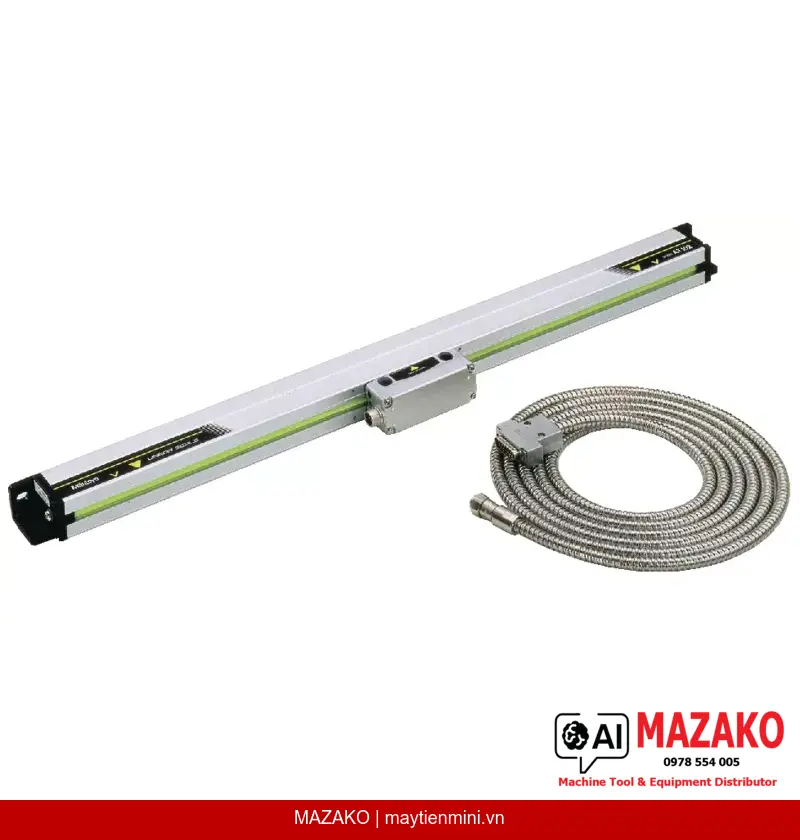

Thước đo dài tuyến tính Mitutoyo AT103-3500 (mã 539-144-30) là giải pháp đo lường vị trí tuyến tính chính xác cao, được thiết kế cho các máy công cụ và hệ thống DRO trong môi trường sản xuất công nghiệp khắc nghiệt. Với chiều dài hiệu dụng 3500 mm và chu kỳ tín hiệu 20 µm, sản phẩm đáp ứng yêu cầu đo lường chính xác trong ngành cơ khí chế tạo.
Thiết kế cứng chắc với khả năng chống rung động cao, mức bảo vệ IP53 duy trì ổn định cả khi lắp đứng lẫn nằm ngang, phù hợp nhiều kiểu lắp đặt trên máy công cụ.
Môi nhân cao su đổi mới giúp ngăn chặn bụi, phoi và dung dịch cắt gọt xâm nhập vào thân thước, đảm bảo tuổi thọ cao trong môi trường gia công cơ khí.

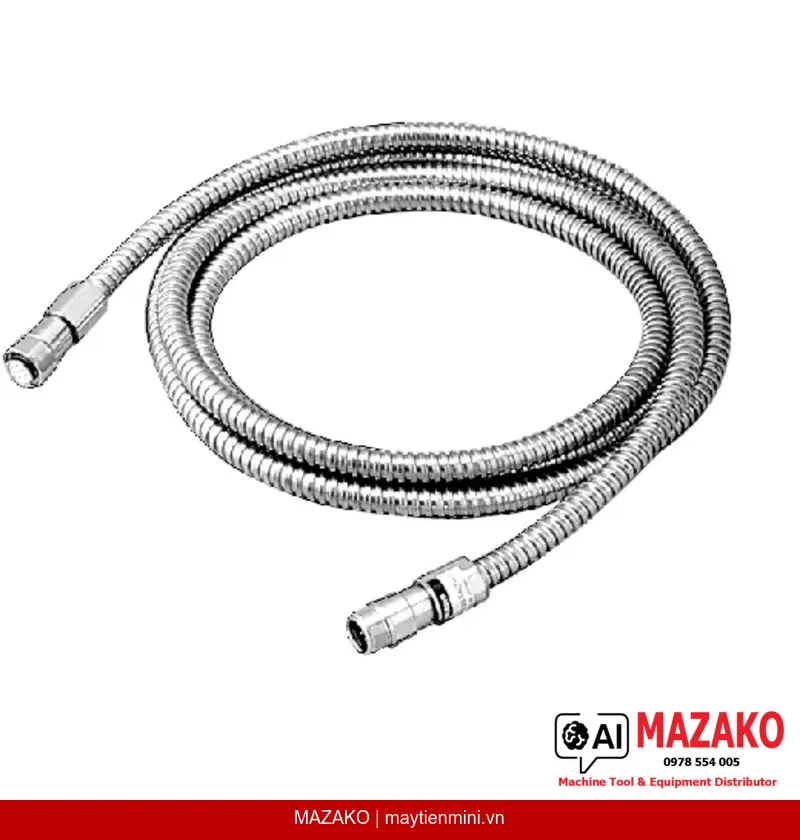

Cáp tín hiệu có lớp bọc giáp bảo vệ kết nối từ thước tới bộ đếm DRO, đảm bảo truyền tín hiệu ổn định và an toàn ngay cả trong môi trường nhiễu điện từ.
Cổng ra cáp tín hiệu có thể bố trí ở một trong hai bên của con trượt, cho phép đấu nối linh hoạt từ cả hai chiều tùy theo yêu cầu lắp đặt thực tế.
Thước đo dài tuyến tính AT103-3500 được sử dụng rộng rãi trên các máy phay, máy tiện, máy mài CNC và hệ thống DRO để phản hồi vị trí trục chính xác theo thời gian thực. Chiều dài hiệu dụng 3500 mm đáp ứng các máy có hành trình lớn trong ngành đóng tàu, khuôn mẫu lớn và chế tạo kết cấu.
Tín hiệu đầu ra là hai tín hiệu hình sin lệch pha 90°, tương thích với hầu hết các bộ đếm DRO và hệ thống điều khiển CNC trên thị trường. Độ chính xác đạt (5+5L/1000) µm cho phạm vi 100–3000 mm, đảm bảo truy xuất vị trí tin cậy trong suốt hành trình đo.
Thước được trang bị điểm chuẩn tham chiếu (reference points) bố trí mỗi 50 mm dọc theo toàn bộ chiều dài, cho phép hệ thống tự tìm lại điểm gốc nhanh chóng sau khi mất điện hoặc khởi động lại máy.
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | AT103-3500 |
| Độ chính xác | 100 đến 3000 mm: (5+5L/1000) µm; 3250 đến 6000 mm: (5+8L/1000) µm (L = phạm vi hiệu dụng tính bằng mm) |
| Dạng tín hiệu đầu ra | Hai tín hiệu hình sin lệch pha 90° |
| Tốc độ dịch chuyển tối đa | 50 m/min |
| Chu kỳ tín hiệu | 20 µm |
| Điểm chuẩn tham chiếu | Mỗi 50 mm |
| Cấp bảo vệ bụi/nước | IP53 |
| Chiều dài cáp | 10 m |
| Chiều dài hiệu dụng | 3500 mm |
| Khối lượng | 11,4 kg |
