Thước Cặp Cơ Hàm Dài Có Điều Chỉnh Tinh Mitutoyo 534-103
Thước cặp cơ hàm dài Mitutoyo 534-103, phạm vi đo 0–750 mm, độ chia 0,05 mm, có điều chỉnh tinh, đo được các vị trí khó tiếp cận trên chi tiết gia công.
Mô tả sản phẩm
Thước cặp cơ hàm dài Mitutoyo 534-103 được thiết kế chuyên dụng cho các ứng dụng đo lường đòi hỏi tiếp cận vị trí khó trên chi tiết gia công. Với phạm vi đo 0–750 mm, độ chia 0,05 mm và cơ cấu điều chỉnh tinh, sản phẩm đáp ứng yêu cầu đo chính xác trong môi trường sản xuất công nghiệp.
Hàm Dài Tiếp Cận Sâu

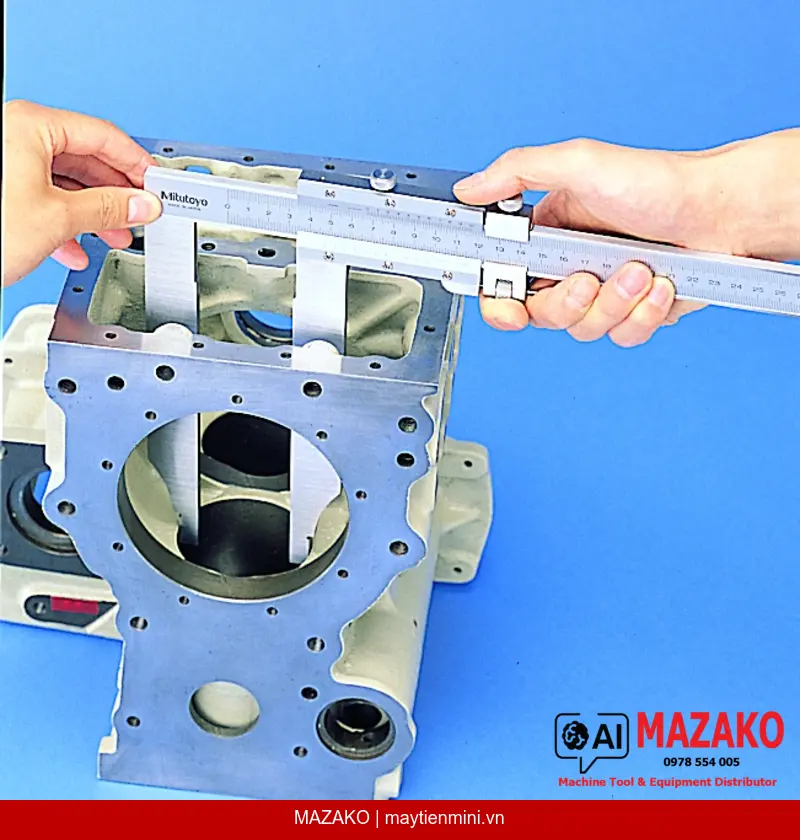

Mỏ đo dài cho phép tiếp cận và đo các đặc trưng hình học ở vị trí khó tiếp cận mà thước cặp thông thường không với tới được.
Điều Chỉnh Tinh Chính Xác
Cơ cấu điều chỉnh tinh giúp người dùng định vị hàm đo một cách chậm và kiểm soát, giảm sai số do thao tác và tăng độ lặp lại kết quả đo.
Đọc Kích Thước Trong Trực Tiếp
Thang vernier bù lệch phía trên cho phép đọc trực tiếp kích thước đo trong mà không cần cộng thêm chiều rộng lưỡi mỏ, giảm thiểu sai số tính toán.
Phạm Vi Đo Rộng
Phạm vi đo 0–750 mm (0–30 inch) phù hợp với đa dạng kích thước chi tiết lớn trong ngành cơ khí chế tạo và kiểm tra chất lượng.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Thước cặp cơ hàm dài Mitutoyo 534-103 được sử dụng phổ biến trong bộ phận QC/QA và xưởng gia công cơ khí, đặc biệt khi cần đo các rãnh sâu, hốc lõm, bậc thang hoặc các vị trí khuất trên phôi và chi tiết máy. Độ sai số cho phép ±0,16 mm đáp ứng tiêu chuẩn kiểm tra tầm trung trong sản xuất loạt.
Tiêu Chuẩn Kỹ Thuật Nổi Bật
Sai số cho phép tối đa E MPE và S MPE đều ở mức ±0,16 mm — đảm bảo độ tin cậy đo lường nhất quán trên toàn phạm vi đo 750 mm. Khối lượng 3.100 g phản ánh kết cấu cứng vững, phù hợp sử dụng lâu dài trong môi trường công nghiệp.
- Phạm vi đo 0–750 mm / 0–30 inch, phù hợp chi tiết kích thước lớn
- Độ chia 0,05 mm / 1/128 inch, đọc số chính xác và dễ dàng
- Hàm dài chuyên dụng đo vị trí khó tiếp cận
- Thang vernier bù cho đọc kích thước đo trong trực tiếp
- Cơ cấu điều chỉnh tinh kiểm soát chính xác vị trí đo
- Đo trong từ 20,1 mm, đáp ứng đa dạng chi tiết
- Giao hàng kèm hộp bảo quản chuyên dụng
Tư Vấn & Báo Giá Thước Cặp Mitutoyo 534-103
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Phạm vi đo | 0–750 mm / 0–30 inch |
| Độ chia (Graduations) | 0,05 mm / 1/128 inch |
| Đo trong từ | 20,1 mm |
| Sai số cho phép E MPE | ±0,16 mm |
| Sai số cho phép S MPE | ±0,16 mm |
| Khối lượng | 3100 g |
| Đóng gói | Hộp |
Câu hỏi thường gặp
Thước cặp Mitutoyo 534-103 khác gì so với thước cặp thông thường?
Mitutoyo 534-103 có mỏ đo (hàm) dài hơn đáng kể so với thước cặp tiêu chuẩn, cho phép tiếp cận các vị trí khuất, rãnh sâu hoặc hốc lõm mà thước thông thường không đo được. Ngoài ra, sản phẩm tích hợp cơ cấu điều chỉnh tinh và thang vernier bù đọc kích thước đo trong trực tiếp.
Cơ cấu điều chỉnh tinh trên thước cặp 534-103 hoạt động như thế nào?
Cơ cấu điều chỉnh tinh cho phép người dùng dịch chuyển hàm đo với tốc độ chậm và kiểm soát cao hơn so với trượt tay trực tiếp. Điều này giúp định vị chính xác hơn khi tiếp xúc với bề mặt chi tiết, giảm lực kẹp quá mức và tăng độ lặp lại kết quả đo.
Tôi có cần cộng thêm chiều rộng mỏ khi đo kích thước trong không?
Không. Thước cặp 534-103 trang bị thang vernier bù lệch (top offset vernier scale) cho phép đọc trực tiếp kích thước đo trong mà không cần cộng thêm chiều rộng lưỡi mỏ. Điều này giảm bước tính toán thủ công và hạn chế sai số người đo.
Sai số cho phép ±0,16 mm có phù hợp cho kiểm tra sản xuất không?
Mức sai số ±0,16 mm áp dụng trên toàn phạm vi đo 750 mm, phù hợp với kiểm tra chi tiết kích thước lớn trong sản xuất cơ khí tầm trung. Với các ứng dụng đòi hỏi dung sai chặt hơn, cần tham khảo thêm với kỹ sư đo lường trước khi lựa chọn.
Thước cặp Mitutoyo 534-103 được giao hàng kèm phụ kiện gì?
Sản phẩm được giao trong hộp bảo quản chuyên dụng theo tiêu chuẩn của Mitutoyo. Hộp bảo vệ thước khỏi va đập và bụi bẩn trong quá trình vận chuyển và lưu trữ tại xưởng.
