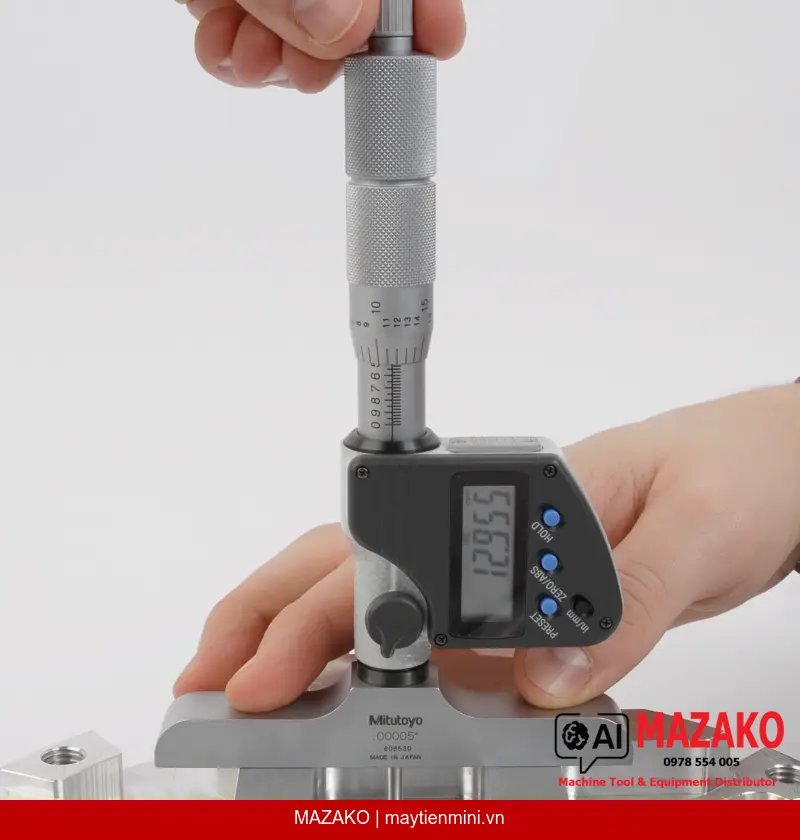

Panme Đo Sâu Kỹ Thuật Số Mitutoyo 329-350-30 (0-6\
Panme đo sâu kỹ thuật số Mitutoyo 329-350-30, phạm vi đo 0–6\
Mô tả sản phẩm
Panme đo sâu kỹ thuật số Mitutoyo 329-350-30 là dòng panme đo sâu sử dụng thanh đo thay thế được (interchangeable rod), cho phép đo phạm vi rộng lên đến 6 inch (150 mm mỗi bước nhảy thanh đo). Sản phẩm được thiết kế cho môi trường QC/QA công nghiệp, đáp ứng yêu cầu đo lường chính xác cao với sai số đầu đo ±3 µm.

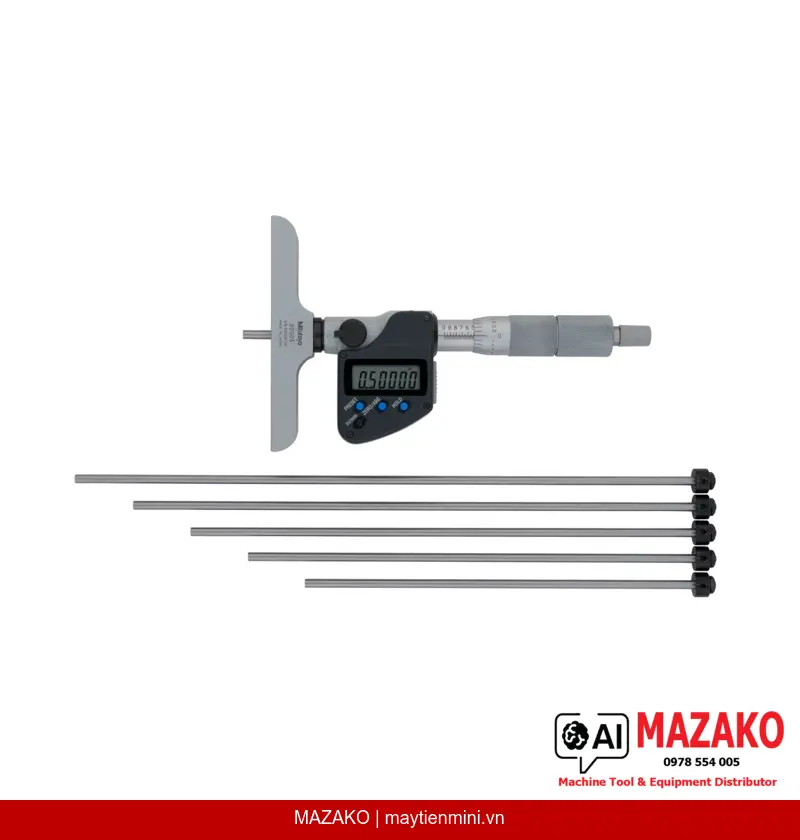

Thanh Đo Thay Thế ∅4mm
Bộ 6 thanh đo bằng thép cứng với bề mặt được mài và đánh bóng micro-lap, cho phép mở rộng phạm vi đo linh hoạt từ 0 đến 6 inch mà không cần thay thiết bị.
Cơ Cấu Ratchet Stop
Đảm bảo lực đo ổn định từ 5–10 N trong mỗi lần đo, loại bỏ sai số do áp lực tay người dùng, tăng độ lặp lại trong sản xuất hàng loạt.
Khóa Thanh Đo & Xuất Dữ Liệu
Tích hợp chức năng khóa thanh đo (lock function) và cổng xuất dữ liệu (DATA output), tương thích hệ thống SPC/thu thập dữ liệu đo lường tự động của nhà máy.
Hiển Thị Kỹ Thuật Số Dual Mode
Chuyển đổi dễ dàng giữa Inch và Metric, hỗ trợ ABS/INC (INC ZERO), HOLD hiển thị, 2x PRESET và cảnh báo pin yếu. Tuổi thọ pin khoảng 2,4 năm với pin SR-44.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo sâu Mitutoyo 329-350-30 phù hợp để đo chiều sâu rãnh, lỗ, bậc thang và các chi tiết máy có độ sâu thay đổi trên nhiều dải kích thước. Nhờ hệ thống thanh đo thay thế, thiết bị được sử dụng rộng rãi trong các xưởng gia công cơ khí, lắp ráp linh kiện và kiểm tra chất lượng chi tiết đúc/phay.
Độ Chính Xác & Tiêu Chuẩn Kỹ Thuật
Sai số đầu đo (Micrometer Head Feed, 0–25 mm, không tính lỗi lượng tử hóa): ±3 µm. Sai số thanh đo: ±4 µm (0–150 mm), ±6 µm (0–300 mm). Độ phẳng mặt đế: 2 µm, độ phẳng thanh đo: 0,3 µm. Song song mặt đế/thanh đo: (4+L/50) µm. Bước vít đầu đo: 0,5 mm.
Bộ Phụ Kiện Đi Kèm Đầy Đủ
Sản phẩm được giao kèm hộp đựng chuyên dụng, cờ lê số 301336 và 04GAA274, lục giác số 202863 và 1 viên pin SR44 — sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 0–6 inch với 6 thanh đo thay thế được
- Độ phân giải kỹ thuật số, chuyển đổi Inch/Metric
- Cơ cấu ratchet stop kiểm soát lực đo 5–10 N
- Xuất dữ liệu qua cáp, tương thích hệ thống SPC
- Chức năng ABS/INC, HOLD, 2x PRESET, tắt tự động sau 20 phút
- Tuổi thọ pin ~2,4 năm (pin SR-44)
- Khối lượng 540 g, thiết kế cầm tay chắc chắn
Tư Vấn & Báo Giá Mitutoyo 329-350-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch / Metric |
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Nguồn điện | 1 pin SR-44 |
| Phạm vi đo | 0–6 inch |
| Bước nhảy đo (Measuring span) | 25 mm |
| Bước vít đầu đo (Spindle pitch) | 0,5 mm |
| Sai số thanh đo (0–150 mm) | ±4 µm |
| Sai số thanh đo (0–300 mm) | ±6 µm |
| Sai số đầu đo 0–25 mm (trừ lỗi lượng tử hóa) | ±3 µm |
| Độ phẳng mặt đế | 2 µm |
| Độ phẳng thanh đo | 0,3 µm |
| Song song mặt đế/thanh đo | (4+L/50) µm (L = chiều dài đo tối đa, mm) |
| Bề mặt đo | Thép cứng, mài chính xác, đánh bóng micro-lap |
| Vật liệu mặt đế | Thép dụng cụ đã tôi cứng |
| Núm xoay (Thimble) và thân thước (Sleeve) | Hoàn thiện chrome mờ, ∅18 mm |
| Xuất dữ liệu (DATA output) | Có (qua cáp) |
| Chức năng HOLD | Có |
| Chức năng khóa (Lock) | Có |
| Tắt tự động | Sau 20 phút không sử dụng |
| PRESET | 2x PRESET |
| Cảnh báo pin yếu | Có |
| ABS / INC (INC ZERO) | Có |
| Kích thước mặt đế (W x T) | 4 x 0,63 inch |
| Số thanh đo đi kèm | 6 thanh |
| Lực đo | 5–10 N |
| Tuổi thọ pin | Khoảng 2,4 năm |
| Khối lượng | 540 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê 301336, 04GAA274, lục giác 202863, 1 pin SR44 |
Câu hỏi thường gặp
Panme đo sâu Mitutoyo 329-350-30 có thể đo tối đa bao nhiêu?
Thiết bị có phạm vi đo từ 0 đến 6 inch (tương đương khoảng 150 mm). Mỗi bước nhảy thanh đo là 25 mm, và bộ 6 thanh đo thay thế đi kèm cho phép đo liên tục trên toàn bộ dải này mà không cần mua thêm phụ kiện.
Thanh đo thay thế của 329-350-30 có đường kính bao nhiêu và làm bằng vật liệu gì?
Các thanh đo có đường kính ∅4 mm, làm từ thép dụng cụ đã tôi cứng với bề mặt được mài chính xác và đánh bóng micro-lap. Kết cấu này đảm bảo độ phẳng bề mặt đo đạt 0,3 µm, giảm thiểu sai số tiếp xúc trong quá trình đo.
Thiết bị có hỗ trợ xuất dữ liệu cho hệ thống SPC không?
Có. Panme 329-350-30 tích hợp cổng DATA output qua cáp, tương thích với các hệ thống thu thập dữ liệu đo lường và phần mềm SPC phổ biến. Chức năng này giúp loại bỏ sai số ghi chép thủ công trong môi trường sản xuất hàng loạt.
Cơ cấu ratchet stop hoạt động như thế nào và tại sao quan trọng?
Cơ cấu ratchet stop giới hạn lực đo trong khoảng 5–10 N, đảm bảo áp lực tiếp xúc nhất quán trong mỗi lần đo. Điều này trực tiếp cải thiện độ lặp lại của kết quả đo, đặc biệt quan trọng khi nhiều người dùng cùng sử dụng một thiết bị trên dây chuyền QC.
Pin sử dụng cho 329-350-30 là loại gì và tuổi thọ bao lâu?
Thiết bị sử dụng 1 viên pin SR-44 (đã bao gồm trong hộp khi giao hàng). Tuổi thọ pin ước tính khoảng 2,4 năm trong điều kiện sử dụng thông thường. Thiết bị cũng có chức năng tắt tự động sau 20 phút không hoạt động để tiết kiệm pin.
