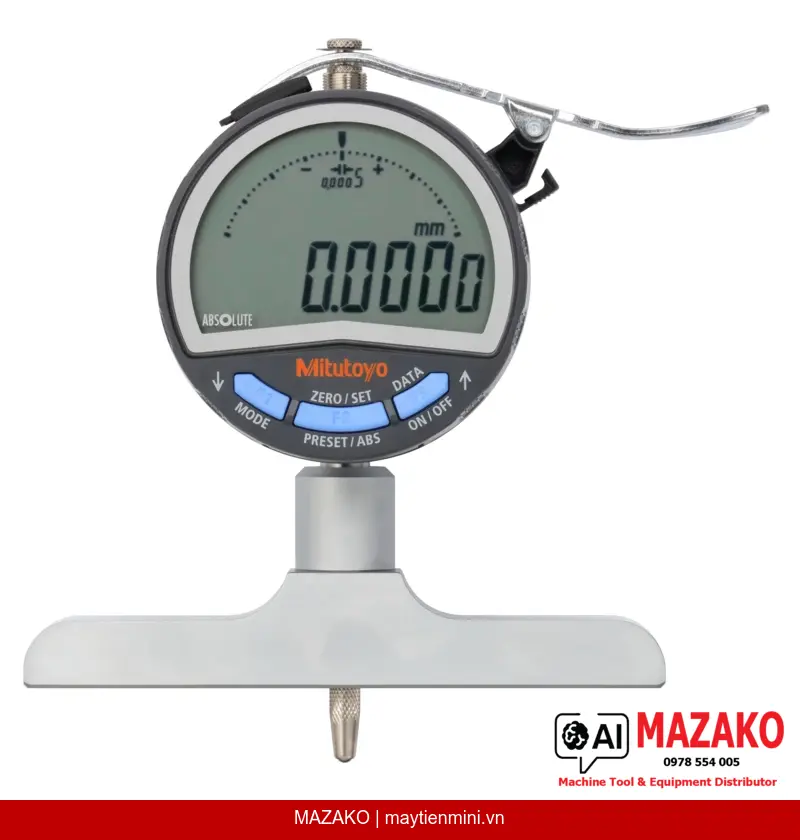

Panme Đo Sâu Kỹ Thuật Số ABSOLUTE Digimatic Mitutoyo 547-252A
Panme đo sâu kỹ thuật số Mitutoyo 547-252A tích hợp đầu đo ABSOLUTE ID-C, độ chính xác ±5 µm, hành trình 12.7 mm, hỗ trợ giao tiếp hai chiều qua cổng Digimatic S1.
Mô tả sản phẩm
Panme đo sâu kỹ thuật số Mitutoyo 547-252A sử dụng công nghệ ABSOLUTE Digimatic Indicator ID-C, cho phép đọc giá trị tức thì không cần về điểm 0, phù hợp môi trường kiểm soát chất lượng sản xuất đòi hỏi độ chính xác cao và truy xuất dữ liệu liên tục.
Công nghệ ABSOLUTE Encoder
Thang đo kiểu tụ điện ABSOLUTE linear encoder loại bỏ sai số do mất điểm gốc, cho phép đo ngay lập tức sau khi bật nguồn mà không cần reset về 0.
Giao tiếp hai chiều Digimatic S1
Hỗ trợ kết nối hai chiều với máy tính qua cổng Digimatic S1, cho phép cài đặt thông số, xuất dữ liệu và tích hợp vào hệ thống SPC của nhà máy.
Độ chính xác cấp công nghiệp
Độ chính xác ±5 µm, độ phân giải 0,001 mm, bề mặt chuẩn đế phẳng 2 µm — đáp ứng tiêu chuẩn kiểm tra chi tiết cơ khí chính xác.
Bộ chức năng đầy đủ cho QC
Tích hợp GO/±NG judgement, MAX/MIN/RANGE, hàm tính toán theo công thức, cảnh báo hiệu chuẩn và khóa chức năng — hỗ trợ toàn diện quy trình kiểm tra.
Ứng dụng trong sản xuất công nghiệp
Thiết bị phù hợp để đo chiều sâu rãnh, lỗ, bậc thang trên các chi tiết gia công cơ khí tại bộ phận QC/QA. Đầu đo bi carbide M2.5x0.45 chịu mài mòn tốt, kéo dài tuổi thọ trong môi trường sản xuất liên tục. Bộ cần đo đi kèm gồm các thanh nối dài 10, 20, 30 (2 chiếc) và 100 mm mở rộng phạm vi đo linh hoạt.
Tích hợp hệ thống đo lường và truy xuất dữ liệu
Cổng xuất dữ liệu Digimatic cho phép kết nối trực tiếp với bộ thu thập dữ liệu Mitutoyo hoặc phần mềm SPC. Chức năng tùy chỉnh phím, đếm chiều đảo ngược và cảnh báo hiệu chuẩn giúp vận hành chuẩn hóa theo quy trình kiểm soát chất lượng của từng nhà máy.
Bộ giao hàng đầy đủ
Sản phẩm được cung cấp kèm hộp đựng, bộ thanh nối dài 10 mm, 20 mm, 30 mm (2 chiếc), 100 mm và đầu đo tiêu chuẩn 21JAA225, sẵn sàng sử dụng ngay trong môi trường kiểm tra.
- Độ phân giải 0,001 mm — phù hợp đo chi tiết cơ khí chính xác cao
- Hành trình đo 12.7 mm với lực đo ≤ 1.5 N
- Tuổi thọ pin lên đến 7.000 giờ, nguồn CR2032 dễ thay thế
- Chức năng GO/±NG judgement tích hợp, hỗ trợ phân loại chi tiết nhanh
- Đầu đo bi carbide bền bỉ, ren M2.5x0.45 chuẩn công nghiệp
- Cảnh báo hiệu chuẩn tự động đảm bảo độ tin cậy đo lường lâu dài
Tư vấn kỹ thuật và báo giá Mitutoyo 547-252A
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Nguồn điện | 1 pin CR2032 (3V) |
| Độ phân giải | 0,001 mm |
| Hành trình đo (Stroke) | 12,7 mm |
| Độ chính xác | ±5 µm |
| Độ phẳng đế (Base flatness) | 2 µm |
| Thang đo | Tụ điện kiểu ABSOLUTE linear encoder |
| Đầu đo | Bi carbide, ren M2.5x0.45 |
| Lực đo | ≤ 1,5 N |
| Tuổi thọ pin | Khoảng 7.000 giờ |
| Khối lượng | 335 g |

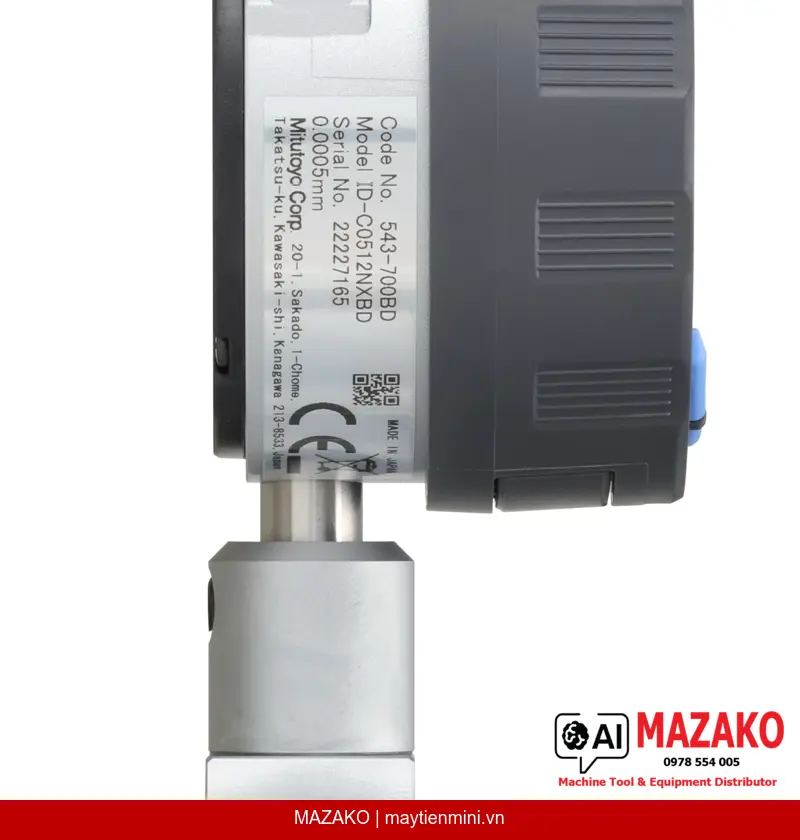

| Đầu đo chỉ thị | Kèm đồng hồ so số No. 543-700BD |
| Xuất dữ liệu | Có |
| DATA/HOLD | Có |
| PRESET | Có |
| ON/OFF | Có |
| Khóa chức năng | Có |
| GO/±NG judgement | Có |
| MAX/MIN/RANGE | Có |
| ZERO/ABS | Có |
| ABS/INC (INC ZERO) | Có |
| Cảnh báo | Pin yếu, lỗi cài đặt, lỗi cảm biến, tràn hiển thị |
| Chọn độ phân giải thanh bar tương tự | Có |
| Cài đặt tắt nguồn tự động | Có |
| Hàm tính toán theo công thức | Có |
| Tùy chỉnh phím | Có |
| Đảo chiều đếm | Có |
| Cảnh báo hiệu chuẩn | Có |
| Bộ giao hàng | Hộp đựng, thanh nối dài 10, 20, 30 (2 chiếc), 100 mm, đầu đo 21JAA225 |
Câu hỏi thường gặp
Mitutoyo 547-252A đo được chiều sâu tối đa bao nhiêu?
Hành trình đo cơ bản của đầu đo là 12,7 mm. Tuy nhiên, bộ thanh nối dài đi kèm (10 mm, 20 mm, 30 mm x2 và 100 mm) cho phép mở rộng phạm vi đo linh hoạt tùy theo yêu cầu chi tiết cần kiểm tra.
Công nghệ ABSOLUTE encoder trên 547-252A mang lại lợi ích gì trong thực tế sản xuất?
Với ABSOLUTE encoder, thiết bị luôn ghi nhớ vị trí đo ngay cả khi tắt nguồn. Kỹ thuật viên không cần thao tác reset về điểm 0 sau mỗi lần bật máy, giúp tiết kiệm thời gian và tránh sai số do quên reset trong ca sản xuất liên tục.
Thiết bị có thể kết nối với phần mềm SPC hoặc máy tính không?
Có. Mitutoyo 547-252A hỗ trợ giao tiếp hai chiều qua cổng Digimatic S1, cho phép xuất dữ liệu đo và nhận lệnh cài đặt thông số từ máy tính. Thiết bị tương thích với bộ thu thập dữ liệu và phần mềm SPC của hệ sinh thái Mitutoyo Digimatic.
Chức năng GO/±NG judgement hoạt động như thế nào?
Người dùng cài đặt giới hạn dung sai trên và dưới trực tiếp trên thiết bị. Khi đo, màn hình hiển thị kết quả GO (đạt), +NG (vượt trên) hoặc -NG (vượt dưới) ngay lập tức, giúp phân loại chi tiết nhanh mà không cần đọc giá trị số thủ công.
Đầu đo bi carbide có thể thay thế được không và chuẩn ren là bao nhiêu?
Đầu đo bi carbide sử dụng chuẩn ren M2.5x0.45, là chuẩn phổ thông trong hệ thiết bị đo Mitutoyo. Đầu đo có thể thay thế dễ dàng và tương thích với nhiều loại đầu đo phụ kiện chính hãng Mitutoyo có cùng chuẩn ren này.
