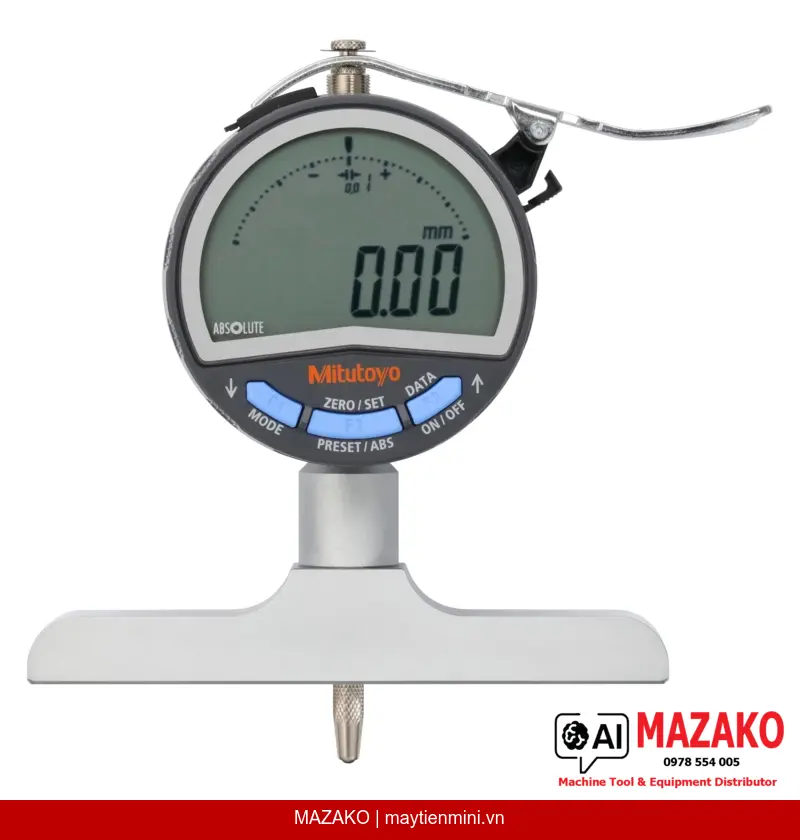

Panme Đo Sâu Kỹ Thuật Số ABSOLUTE Digimatic Mitutoyo 547-212A
Panme đo sâu kỹ thuật số Mitutoyo 547-212A tích hợp đầu đo ABSOLUTE ID-C, độ chính xác ±20 µm, hành trình 12.7 mm, hỗ trợ giao tiếp hai chiều Digimatic S1, xuất dữ liệu và phán định GO/NG.
Mô tả sản phẩm
Panme đo sâu kỹ thuật số Mitutoyo 547-212A sử dụng công nghệ encoder tuyến tính ABSOLUTE kiểu điện dung, tích hợp đầu đo Digimatic ID-C với đầy đủ chức năng xử lý dữ liệu. Thiết bị phù hợp cho các ứng dụng kiểm tra chất lượng QC/QA trong môi trường sản xuất chính xác cao.
Công nghệ ABSOLUTE Encoder
Sử dụng encoder tuyến tính kiểu điện dung ABSOLUTE, không cần reset về 0 sau mỗi lần bật nguồn, giảm thiểu sai số do mất điểm gốc.
Giao tiếp hai chiều Digimatic S1
Hỗ trợ kết nối hai chiều với máy tính qua giao thức Digimatic S1, cho phép cài đặt thông số từ xa và thu thập dữ liệu đo tự động.
Mặt chuẩn độ phẳng cao
Mặt tỳ chuẩn được tôi cứng, mài chính xác và gia công hoàn thiện micro-lapped đạt độ phẳng 5 µm, đảm bảo kết quả đo ổn định.
Chức năng phán định GO/±NG
Tích hợp chức năng phán định GO/±NG, MAX/MIN/RANGE và cảnh báo hiệu chuẩn, hỗ trợ kiểm soát chất lượng trực tiếp trên dây chuyền.
Ứng Dụng Trong Kiểm Tra Chất Lượng Công Nghiệp
Thiết bị 547-212A được thiết kế cho các bộ phận QC/QA và kỹ thuật cần đo độ sâu rãnh, bậc thang, lỗ trụ với độ chính xác ±20 µm. Bộ phụ kiện kèm theo gồm các thanh nối dài 10, 20, 30 (2 chiếc), 100 mm và đầu đo bi carbide M2.5x0.45, đáp ứng đa dạng yêu cầu đo trong thực tế sản xuất.
Tích Hợp Hệ Thống Đo Lường Thống Kê
Chức năng xuất dữ liệu kỹ thuật số cho phép kết nối trực tiếp với hệ thống SPC hoặc phần mềm quản lý chất lượng. Tính năng tính toán theo công thức và tùy chỉnh phím bấm nâng cao hiệu quả vận hành trong môi trường đo lường tự động hóa.
Thông Số Nổi Bật
Độ chính xác ±20 µm — Độ phân giải 0,01 mm — Hành trình 12.7 mm — Tuổi thọ pin khoảng 7.000 giờ — Khối lượng 330 g — Đầu đo bi carbide bền mài mòn.
- Encoder ABSOLUTE: không mất điểm gốc khi tắt/bật nguồn
- Giao tiếp hai chiều Digimatic S1 với PC
- Phán định GO/±NG tích hợp trực tiếp trên thiết bị
- Cảnh báo điện áp thấp, lỗi cảm biến, tràn hiển thị
- Chức năng tính toán theo công thức và tùy chỉnh phím bấm
- Kèm hộp đựng và bộ thanh nối dài tiêu chuẩn
Yêu Cầu Báo Giá Mitutoyo 547-212A
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số |
| Nguồn điện | 1 pin CR2032 (3V) |
| Độ phân giải | 0,01 mm |
| Hành trình đo | 12.7 mm |
| Độ chính xác | ±20 µm |
| Độ phẳng mặt tỳ chuẩn | 5 µm |
| Loại thước | Encoder tuyến tính ABSOLUTE kiểu điện dung |
| Đầu đo | Bi carbide, ren M2.5x0.45 |
| Lực đo | ≤ 1.5 N |
| Tuổi thọ pin | Khoảng 7.000 giờ |
| Khối lượng | 330 g |

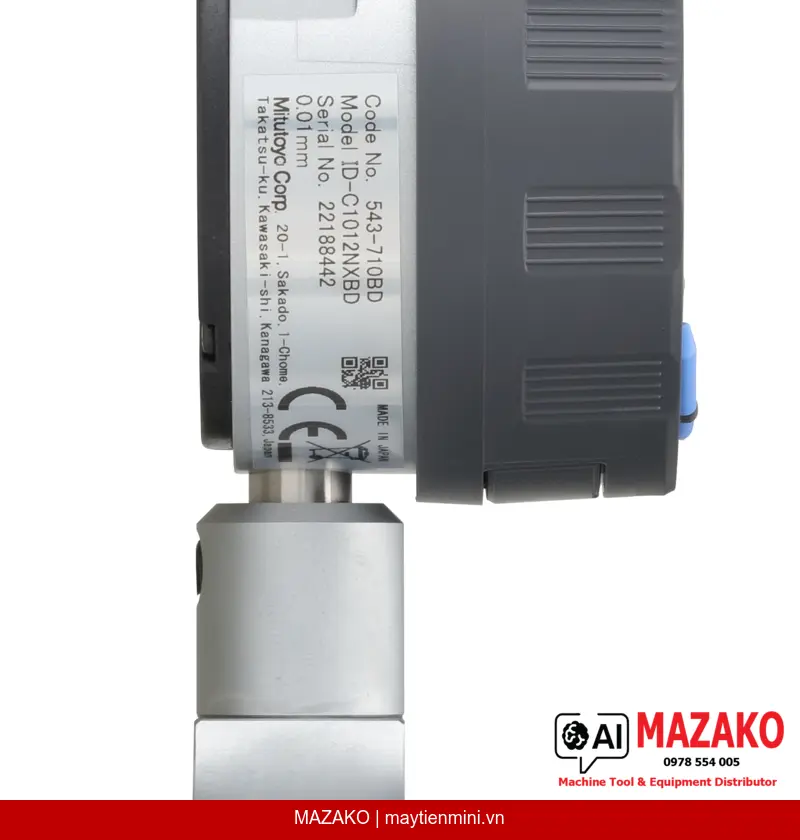

| Đầu đo Digimatic kèm theo | No. 543-710BD |
| Xuất dữ liệu | Có |
| DATA/HOLD | Có |
| PRESET | Có |
| ON/OFF | Có |
| Chức năng khóa | Có |
| Phán định GO/±NG | Có |
| MAX/MIN/RANGE | Có |
| ZERO/ABS | Có |
| ABS / INC (INC ZERO) | Có |
| Chọn độ phân giải thanh analog | Có |
| Cài đặt tự động tắt nguồn | Có |
| Hàm tính toán theo công thức | Có |
| Tùy chỉnh phím bấm | Có |
| Đổi chiều đếm | Có |
| Cảnh báo hiệu chuẩn | Có |
| Cảnh báo | Điện áp thấp, lỗi cài đặt, lỗi cảm biến, tràn hiển thị |
| Phụ kiện đi kèm | Hộp đựng, thanh nối dài 10, 20, 30 (2 chiếc), 100 mm; đầu đo 21JAA224 |
Câu hỏi thường gặp
Mitutoyo 547-212A đo được phạm vi bao nhiêu và độ chính xác là bao nhiêu?
Thiết bị có hành trình đo 12.7 mm với độ chính xác ±20 µm và độ phân giải 0,01 mm. Mặt tỳ chuẩn đạt độ phẳng 5 µm, đảm bảo kết quả đo tin cậy trong ứng dụng kiểm tra chính xác.
Công nghệ ABSOLUTE Encoder trên 547-212A có ưu điểm gì so với encoder thông thường?
Encoder ABSOLUTE lưu giữ vị trí gốc ngay cả khi tắt nguồn, do đó người dùng không cần thực hiện thao tác reset về 0 mỗi khi bật lại thiết bị. Điều này giảm thiểu sai số vận hành và tăng năng suất đo trong môi trường sản xuất liên tục.
Thiết bị 547-212A có thể kết nối với máy tính hoặc hệ thống SPC không?
Có. Thiết bị hỗ trợ giao tiếp hai chiều qua giao thức Digimatic S1, cho phép kết nối với máy tính để cài đặt thông số từ xa và xuất dữ liệu đo sang phần mềm SPC hoặc hệ thống quản lý chất lượng. Cổng xuất dữ liệu kỹ thuật số được tích hợp sẵn trên thiết bị.
Đầu đo của 547-212A có thể thay thế hoặc thay đổi chiều dài không?
Có. Bộ sản phẩm đi kèm các thanh nối dài 10, 20, 30 (2 chiếc) và 100 mm cùng đầu đo bi carbide ren M2.5x0.45, cho phép người dùng linh hoạt điều chỉnh tầm với phù hợp với từng ứng dụng đo độ sâu cụ thể.
Chức năng phán định GO/±NG trên 547-212A hoạt động như thế nào trong kiểm tra hàng loạt?
Người dùng cài đặt giới hạn trên và dưới trực tiếp trên thiết bị. Khi đo, thiết bị tự động so sánh giá trị đo với ngưỡng đã cài và hiển thị kết quả GO hoặc ±NG tức thì, giúp bộ phận QC phân loại sản phẩm nhanh chóng mà không cần tính toán thủ công.
