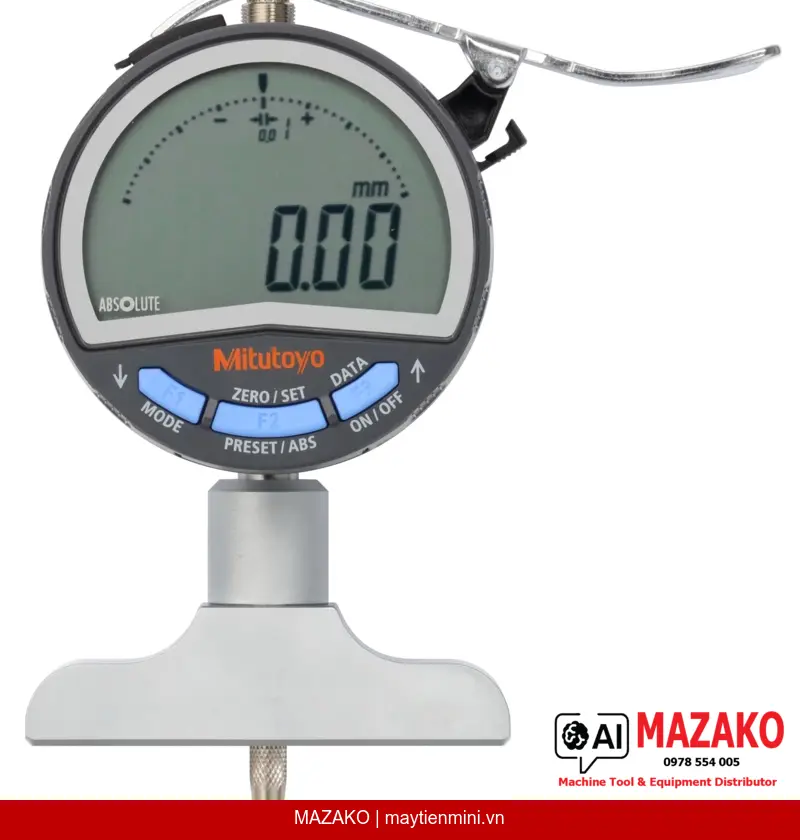

Panme Đo Sâu Kỹ Thuật Số ABSOLUTE Digimatic Mitutoyo 547-211A
Panme đo sâu kỹ thuật số Mitutoyo 547-211A tích hợp đầu đo ABSOLUTE ID-C, độ chính xác ±20 µm, hành trình 12.7 mm, có cổng xuất dữ liệu và giao tiếp hai chiều với PC qua Digimatic S1.
Mô tả sản phẩm
Panme đo sâu kỹ thuật số Mitutoyo 547-211A là thiết bị đo chiều sâu chuyên nghiệp thuộc dòng ABSOLUTE Digimatic, tích hợp đầu đo ID-C với bộ mã hóa tuyến tính kiểu tụ điện ABSOLUTE. Thiết bị phù hợp cho các bộ phận QC/QA và kiểm tra kích thước trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao và khả năng truy xuất dữ liệu đo lường.
Công nghệ ABSOLUTE Encoder
Bộ mã hóa tuyến tính ABSOLUTE kiểu tụ điện giúp thiết bị ghi nhớ vị trí gốc ngay cả khi tắt nguồn, loại bỏ lỗi do mất giá trị chuẩn khi khởi động lại.
Giao tiếp hai chiều với PC
Hỗ trợ giao tiếp hai chiều qua giao diện Digimatic S1, cho phép cài đặt thông số đo trực tiếp từ máy tính và xuất dữ liệu đo lường tự động.
Mặt chuẩn độ phẳng cao
Mặt chuẩn của đế được tôi cứng, mài chính xác và gia công micro-lapping đạt độ phẳng 5 µm, đảm bảo tiếp xúc chuẩn khi thực hiện phép đo.
Chức năng đánh giá GO/±NG
Tích hợp chức năng phán định GO/±NG, MAX/MIN/RANGE, cảnh báo hiệu chuẩn và nhiều chức năng tính toán, đáp ứng yêu cầu kiểm soát chất lượng trực tiếp trên dây chuyền.
Ứng Dụng Trong Kiểm Tra Chất Lượng Sản Xuất
Panme đo sâu 547-211A được ứng dụng rộng rãi trong đo chiều sâu rãnh, lỗ, bậc và các đặc trưng hình học của chi tiết gia công cơ khí. Với hành trình đo 12.7 mm và độ phân giải 0,01 mm, thiết bị phù hợp cho kiểm tra các chi tiết yêu cầu dung sai chặt chẽ trong ngành cơ khí chính xác, điện tử và chế tạo khuôn mẫu.
Bộ Phụ Kiện Đi Kèm
Thiết bị được cung cấp kèm hộp đựng, các thanh nối dài 10 mm, 20 mm, 30 mm (2 cái mỗi loại), thanh nối dài 100 mm và đầu đo tiếp xúc 21JAA224, sẵn sàng sử dụng ngay cho nhiều dải chiều sâu khác nhau.

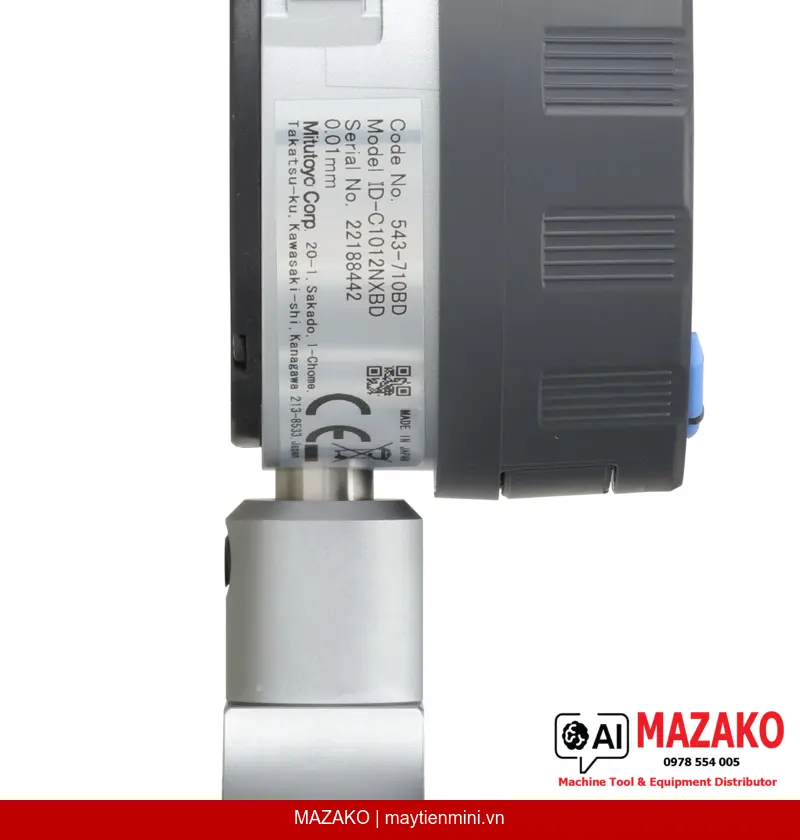

Tích Hợp Đầu Đo Kỹ Thuật Số ID-C (Số hiệu 543-710BD)
Đầu đo Digimatic ID-C cho phép đọc giá trị kỹ thuật số trực tiếp với thanh analog bar tùy chọn độ phân giải, hỗ trợ tùy chỉnh phím bấm, chuyển đổi hướng đếm và cảnh báo điện áp thấp để đảm bảo độ tin cậy liên tục trong quá trình sản xuất.
- Độ chính xác ±20 µm, độ phân giải 0,01 mm
- Hành trình đo 12.7 mm với đầu đo bi carbide M2.5x0.45
- Xuất dữ liệu Digimatic, giao tiếp hai chiều với PC
- Chức năng GO/±NG, MAX/MIN/RANGE tích hợp sẵn
- Tuổi thọ pin khoảng 7.000 giờ với pin CR2032
- Mặt chuẩn tôi cứng, mài chính xác, độ phẳng 5 µm
- Cảnh báo hiệu chuẩn và tự động tắt nguồn cài đặt được
Nhận Báo Giá Panme Đo Sâu Mitutoyo 547-211A
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Nguồn điện | 1 pin CR2032 (3V) |
| Độ phân giải | 0,01 mm |
| Hành trình đo (Stroke) | 12.7 mm |
| Độ chính xác | ±20 µm |
| Độ phẳng mặt chuẩn | 5 µm |
| Loại thang đo | Bộ mã hóa tuyến tính ABSOLUTE kiểu tụ điện |
| Đầu đo tiếp xúc | Bi carbide, ren M2.5x0.45 |
| DATA/HOLD | Có |
| PRESET | Có |
| ON/OFF | Có |
| Chức năng khóa (Lock) | Có |
| Phán định GO/±NG | Có |
| MAX/MIN/RANGE | Có |
| ZERO/ABS | Có |
| ABS / INC (INC ZERO) | Có |
| Cảnh báo | Điện áp thấp, lỗi cài đặt, lỗi cảm biến, tràn hiển thị... |
| Lực đo | ≤ 1.5 N |
| Tuổi thọ pin | Khoảng 7.000 giờ |
| Khối lượng | 280 g |
| Đầu đo kỹ thuật số đi kèm | ID-C No. 543-710BD |
| Xuất dữ liệu | Có |
| Chọn độ phân giải thanh analog bar | Có |
| Cài đặt tự động tắt nguồn | Có |
| Hàm tính toán (có công thức) | Có |
| Tùy chỉnh phím bấm | Có |
| Chuyển đổi hướng đếm | Có |
| Cảnh báo hiệu chuẩn | Có |
| Phụ kiện đi kèm | Hộp đựng, thanh nối dài 10, 20, 30 mm (2 cái/loại), 100 mm, đầu đo 21JAA224 |
Câu hỏi thường gặp
Panme đo sâu Mitutoyo 547-211A có hành trình đo và độ chính xác là bao nhiêu?
Thiết bị có hành trình đo 12.7 mm và độ chính xác ±20 µm với độ phân giải 0,01 mm. Đây là thông số phù hợp cho kiểm tra chiều sâu các chi tiết gia công cơ khí yêu cầu dung sai tầm trung đến chặt chẽ.
Công nghệ ABSOLUTE Encoder trên 547-211A mang lại lợi ích gì trong thực tế sản xuất?
Bộ mã hóa ABSOLUTE ghi nhớ vị trí gốc ngay cả khi thiết bị tắt nguồn hoặc thay pin. Điều này giúp loại bỏ bước thiết lập lại điểm chuẩn sau mỗi lần khởi động, tiết kiệm thời gian và giảm nguy cơ sai số do cài đặt lại không chính xác.
Thiết bị 547-211A có thể kết nối và truyền dữ liệu về hệ thống SPC hoặc máy tính không?
Có. Panme đo sâu 547-211A hỗ trợ giao tiếp hai chiều qua giao diện Digimatic S1, cho phép xuất dữ liệu đo lường về phần mềm SPC hoặc máy tính. Ngoài ra, người dùng có thể cài đặt thông số đo từ xa trực tiếp qua PC.
Bộ phụ kiện đi kèm của 547-211A gồm những gì và đo được chiều sâu tối đa bao nhiêu?
Thiết bị đi kèm các thanh nối dài 10 mm, 20 mm, 30 mm (2 cái mỗi loại), 100 mm và đầu đo tiếp xúc 21JAA224. Khi lắp các thanh nối dài phù hợp, người dùng có thể mở rộng dải đo chiều sâu vượt quá hành trình gốc 12.7 mm của đầu đo.
Chức năng phán định GO/±NG trên Mitutoyo 547-211A hoạt động như thế nào?
Người dùng cài đặt giới hạn trên và dưới của dung sai trực tiếp trên thiết bị. Khi thực hiện đo, màn hình sẽ hiển thị kết quả phán định GO (đạt) hoặc ±NG (không đạt) ngay lập tức, hỗ trợ kiểm tra nhanh trên dây chuyền mà không cần tính toán thủ công.
