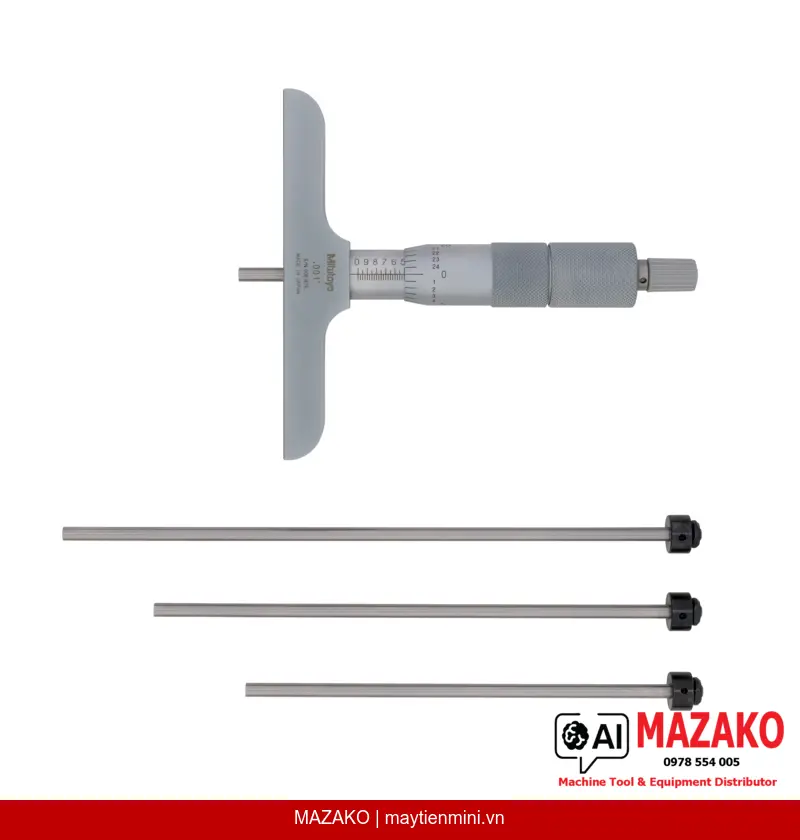

Panme Đo Sâu Đầu Đo Thay Thế Mitutoyo 129-131
Panme đo sâu Mitutoyo 129-131 với đầu đo thay thế ∅4 mm, phạm vi đo 0–4 inch, độ chia 0,001\
Mô tả sản phẩm
Panme đo sâu Mitutoyo 129-131 là dòng panme cơ khí kiểu đầu đo thay thế (interchangeable rod), cho phép đo chiều sâu trên phạm vi rộng lên đến 4 inch mà không cần nhiều công cụ khác nhau. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật trong nhà máy sản xuất cần kiểm soát kích thước chiều sâu lỗ, rãnh, bậc với độ chính xác cao và ổn định.

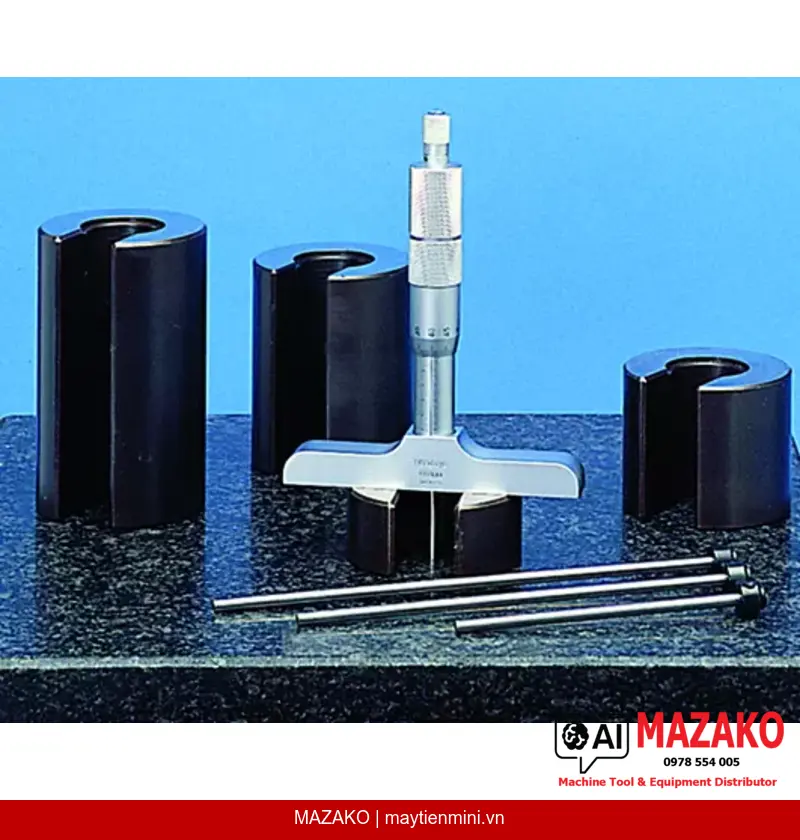

Đầu đo thay thế ∅4 mm
Bộ 4 đầu đo có bề mặt được mài tinh và đánh bóng micro-lap, cho phép đo trên phạm vi rộng bằng một thân panme duy nhất.
Ratchet Stop kiểm soát lực đo
Cơ cấu ratchet stop duy trì lực đo trong khoảng 5–10 N, đảm bảo kết quả đo nhất quán giữa các lần đo và giữa các người dùng khác nhau.
Chốt hãm đầu đo
Cơ cấu khóa đầu đo (measuring rod lock) cố định vị trí đo, tránh sai số do dịch chuyển không mong muốn khi đọc kết quả.
Vật liệu và hoàn thiện chất lượng cao
Bề mặt đo được tôi cứng, mài chính xác; thân đế bằng thép dụng cụ tôi cứng; núm xoay và thân thước hoàn thiện chrome mờ chống lóa.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme đo sâu Mitutoyo 129-131 được sử dụng để kiểm tra chiều sâu lỗ gia công, độ sâu rãnh then, bậc trục và các chi tiết cơ khí có yêu cầu dung sai chặt chẽ. Với 4 đầu đo kèm theo, thiết bị đáp ứng linh hoạt nhiều kích thước đo khác nhau trong cùng một ca sản xuất.
Độ Chính Xác và Độ Tin Cậy Đo Lường
Sai số đầu đo tối đa ±4 µm cho dải 0–150 mm và ±6 µm cho dải 0–300 mm. Sai số đầu đo chính (0–25 mm) trong khoảng ±3 µm. Độ song song giữa đế và đầu đo được kiểm soát theo công thức (4 + L/50) µm, đảm bảo kết quả đo đáng tin cậy trên toàn phạm vi.
Tiêu Chuẩn Mitutoyo — Tin Cậy Cho Môi Trường QC Công Nghiệp
Mitutoyo là thương hiệu đo lường chính xác hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme đo sâu 129-131 được sản xuất theo tiêu chuẩn kiểm soát chất lượng nghiêm ngặt, phù hợp cho các hệ thống quản lý chất lượng ISO trong nhà máy.
- Phạm vi đo rộng 0–4 inch với bộ 4 đầu đo thay thế
- Độ chia 0,001 inch — đọc kết quả nhanh, chính xác
- Bước ren trục đo 0,5 mm, núm xoay ∅18 mm dễ thao tác
- Đế thép dụng cụ tôi cứng, chịu mài mòn tốt trong môi trường sản xuất
- Kèm hộp đựng, cờ lê chuyên dụng số 301336, 04GAA274 và cờ lê lục giác số 202863
- Khối lượng 355 g — cân bằng tốt khi sử dụng liên tục
Báo Giá Panme Đo Sâu Mitutoyo 129-131
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Độ chia (Graduation) | 0,001" |
| Phạm vi đo (Range) | 0–4" |
| Bước đo (Measuring span) | 25 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Sai số đầu đo chính 0–25 mm | ±3 µm |
| Sai số điểm không của đầu đo (0–150 mm) | ±4 µm |
| Sai số điểm không của đầu đo (0–300 mm) | ±6 µm |
| Độ song song đế / đầu đo | (4 + L/50) µm — L = chiều dài đo tối đa (mm) |
| Bề mặt đo | Tôi cứng, mài chính xác, hoàn thiện micro-lap |
| Vật liệu đế | Thép dụng cụ tôi cứng |
| Số lượng đầu đo | 4 |
| Vạch chia | Núm xoay và thân thước hoàn thiện chrome mờ, ∅18 mm |
| Lực đo | 5–10 N |
| Kích thước đế | 4 × 0,63" |
| Khối lượng | 355 g |
| Phụ kiện kèm theo | Hộp đựng, cờ lê số 301336, 04GAA274, cờ lê lục giác số 202863 |
Câu hỏi thường gặp
Panme đo sâu Mitutoyo 129-131 có thể đo được phạm vi tối đa bao nhiêu?
Mitutoyo 129-131 có phạm vi đo tối đa 0–4 inch (khoảng 101,6 mm) nhờ bộ 4 đầu đo thay thế ∅4 mm đi kèm. Mỗi đầu đo tương ứng một khoảng đo cụ thể, giúp thiết bị bao phủ toàn bộ phạm vi mà không cần nhiều dụng cụ khác nhau.
Cách thay đầu đo trên panme 129-131 có phức tạp không?
Việc thay đầu đo khá đơn giản nhờ cờ lê chuyên dụng số 301336 và 04GAA274 được cung cấp kèm theo sản phẩm. Người dùng cần nới lỏng đầu đo hiện tại, lắp đầu đo phù hợp với khoảng đo cần dùng và xiết chặt lại. Nên kiểm tra điểm không sau mỗi lần thay đầu đo.
Độ chính xác của panme đo sâu 129-131 đạt mức nào?
Sai số đầu đo chính trong khoảng 0–25 mm là ±3 µm. Sai số điểm không của các đầu đo là ±4 µm cho dải 0–150 mm và ±6 µm cho dải 0–300 mm. Đây là mức chính xác phù hợp cho kiểm tra chi tiết cơ khí trong sản xuất công nghiệp theo tiêu chuẩn ISO.
Ratchet stop trên panme 129-131 có tác dụng gì trong đo lường?
Ratchet stop là cơ cấu kiểm soát lực đo tự động, duy trì lực tiếp xúc giữa đầu đo và bề mặt chi tiết trong khoảng 5–10 N. Nhờ đó kết quả đo nhất quán giữa các lần đo khác nhau và giữa các người vận hành khác nhau, giảm thiểu sai số chủ quan trong quá trình kiểm tra.
Panme đo sâu 129-131 có phù hợp cho môi trường sản xuất công nghiệp liên tục không?
Có. Đế và bề mặt đo được làm từ thép dụng cụ tôi cứng, bề mặt đo mài chính xác hoàn thiện micro-lap, đảm bảo độ bền và duy trì độ chính xác sau thời gian dài sử dụng. Cơ cấu chốt hãm đầu đo và ratchet stop giúp thao tác nhanh, ổn định trong môi trường QC nhịp độ cao.
