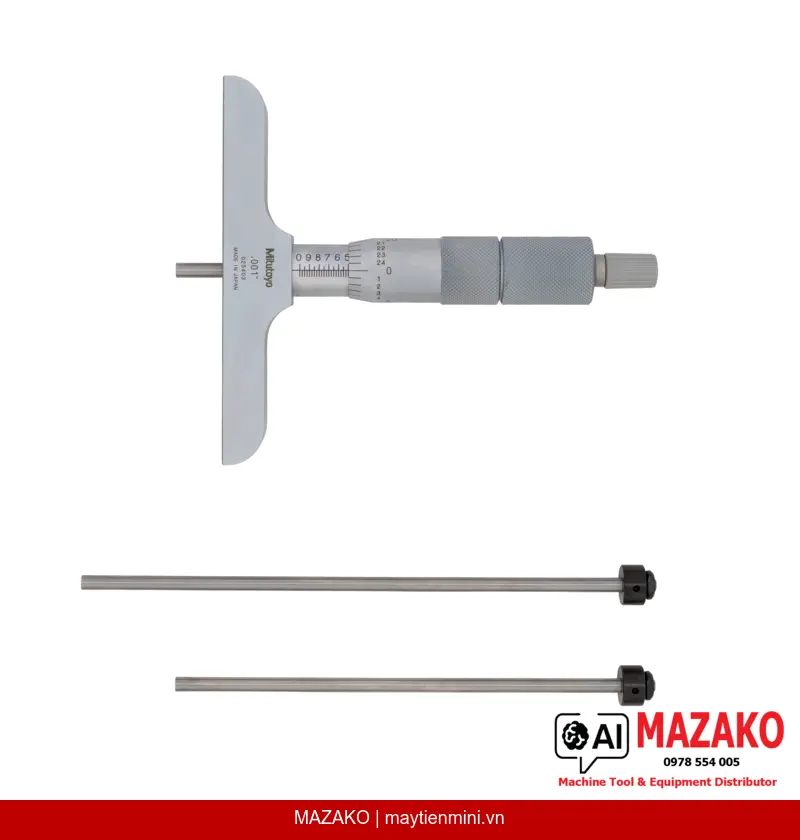

Panme Đo Sâu Đầu Đo Thay Thế Mitutoyo 129-130
Panme đo sâu Mitutoyo 129-130 kiểu đầu đo thay thế, phạm vi đo 0–3 inch, độ chia 0,001 inch, lực đo ổn định nhờ cơ cấu ratchet, phù hợp đo nhiều tầm đo trong sản xuất công nghiệp.
Mô tả sản phẩm
Panme đo sâu Mitutoyo 129-130 sử dụng hệ đầu đo thay thế (interchangeable rods) đường kính ∅4 mm, cho phép đo phạm vi rộng 0–3 inch chỉ với một thân máy. Sản phẩm đạt độ chính xác cao với sai số đầu đo ±4 µm (0–150 mm) và ±6 µm (0–300 mm), đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.

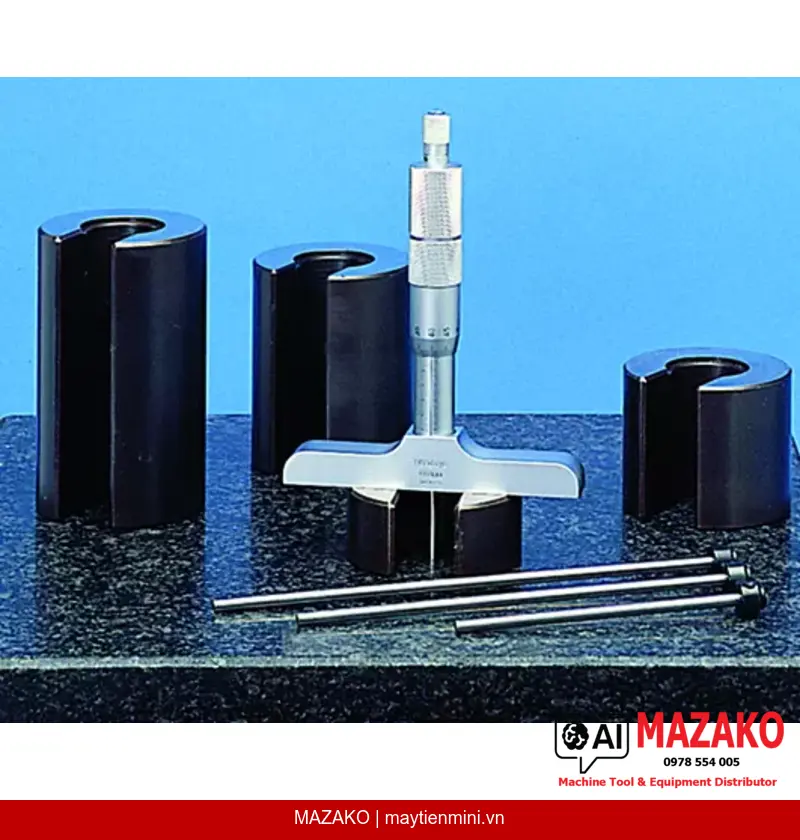

Đầu đo thay thế linh hoạt
Bộ 3 đầu đo ∅4 mm với bề mặt đo được mài bóng chính xác (micro-lap finish), cho phép mở rộng phạm vi đo nhanh chóng mà không cần nhiều dụng cụ riêng biệt.
Cơ cấu ratchet kiểm soát lực đo
Cơ cấu ratchet stop đảm bảo lực đo ổn định từ 5–10 N, loại bỏ sai số do người đo, tăng độ lặp lại trong quá trình kiểm tra hàng loạt.
Khóa đầu đo tiện lợi
Trang bị cơ cấu khóa đầu đo (measuring rod lock), giữ nguyên giá trị đọc khi di chuyển hoặc ghi chép kết quả đo, tránh sai lệch không mong muốn.
Vật liệu và hoàn thiện bền vững
Đế và đầu đo làm từ thép dụng cụ tôi cứng, núm xoay và thân thước hoàn thiện chrome mờ chống chói, đảm bảo tuổi thọ và độ bền lâu dài trong điều kiện xưởng sản xuất.
Ứng dụng điển hình trong kiểm soát chất lượng
Panme đo sâu 129-130 được sử dụng rộng rãi để đo chiều sâu rãnh, bậc, lỗ và các chi tiết yêu cầu đo nhiều tầm đo khác nhau trong một ca làm việc. Thiết kế hệ inch phù hợp với các nhà máy sản xuất theo tiêu chuẩn Mỹ hoặc xuất khẩu sang thị trường Bắc Mỹ.
Độ chính xác và truy xuất nguồn gốc
Với độ chia 0,001 inch, bước tiến trục đo 0,5 mm và sai số đầu đo đo lường theo tiêu chuẩn Mitutoyo, sản phẩm đảm bảo khả năng truy xuất kết quả đo theo chuẩn quốc tế. Độ song song giữa đế và đầu đo được kiểm soát theo công thức (4 + L/50) µm.
Bộ phụ kiện đi kèm đầy đủ
Sản phẩm được giao kèm hộp đựng, cờ lê số 301336, dụng cụ 04GAA274 và cờ lê lục giác số 202863 — sẵn sàng sử dụng ngay sau khi mở hộp.
- Phạm vi đo rộng 0–3 inch với 3 đầu đo thay thế
- Độ chia 0,001 inch, bước tiến trục đo 0,5 mm
- Sai số đầu đo ±4 µm (0–150 mm), ±6 µm (0–300 mm)
- Lực đo ổn định 5–10 N nhờ cơ cấu ratchet
- Đế và đầu đo bằng thép dụng cụ tôi cứng
- Khối lượng nhỏ gọn 330 g, dễ thao tác trên dây chuyền
Nhận báo giá Panme Đo Sâu Mitutoyo 129-130
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Độ chia | 0,001" |
| Phạm vi đo | 0–3" |
| Khoảng dịch chuyển đầu đo | 25 mm |
| Bước tiến trục đo | 0,5 mm |
| Sai số đầu đo (0–25 mm) | ±3 µm |
| Sai số điểm không của đầu đo | ±4 µm (0–150 mm) / ±6 µm (0–300 mm) |
| Độ song song đế / đầu đo | (4 + L/50) µm, L = chiều dài đo lớn nhất (mm) |
| Bề mặt đo | Thép tôi cứng, mài chính xác, hoàn thiện micro-lap |
| Đế | Thép dụng cụ tôi cứng |
| Số lượng đầu đo | 3 |
| Thang chia / Núm xoay | Chrome mờ, ∅18 mm |
| Lực đo | 5–10 N |
| Kích thước đế | 4 x 0,63" |
| Khối lượng | 330 g |
| Phụ kiện đi kèm | Hộp đựng, cờ lê 301336, dụng cụ 04GAA274, cờ lê lục giác 202863 |
Câu hỏi thường gặp
Panme đo sâu Mitutoyo 129-130 có phạm vi đo tối đa là bao nhiêu?
Sản phẩm có phạm vi đo 0–3 inch (tương đương khoảng 76,2 mm) thông qua bộ 3 đầu đo thay thế đi kèm. Mỗi đầu đo mở rộng thêm một dải đo, giúp bao phủ toàn bộ phạm vi chỉ với một thân panme duy nhất.
Cơ cấu ratchet trên 129-130 hoạt động như thế nào?
Cơ cấu ratchet stop tự động giới hạn lực đo trong khoảng 5–10 N, đảm bảo áp lực tiếp xúc nhất quán giữa các lần đo. Điều này loại bỏ sai số do người đo và cải thiện đáng kể độ lặp lại khi kiểm tra hàng loạt.
Sai số cho phép của đầu đo thay thế trên sản phẩm này là bao nhiêu?
Sai số điểm không của đầu đo là ±4 µm cho dải 0–150 mm và ±6 µm cho dải 0–300 mm. Độ song song giữa đế và đầu đo được kiểm soát theo công thức (4 + L/50) µm, trong đó L là chiều dài đo lớn nhất tính bằng mm.
Sản phẩm 129-130 sử dụng hệ đo inch hay mét?
Mitutoyo 129-130 sử dụng hệ đo inch với độ chia 0,001 inch. Sản phẩm phù hợp cho các nhà máy áp dụng tiêu chuẩn đo lường Mỹ hoặc có yêu cầu xuất khẩu sang thị trường Bắc Mỹ.
Mitutoyo 129-130 được giao kèm những phụ kiện gì?
Bộ sản phẩm bao gồm hộp đựng bảo quản, cờ lê số 301336, dụng cụ hỗ trợ 04GAA274 và cờ lê lục giác số 202863. Người dùng có thể lắp và thay đổi đầu đo ngay sau khi mở hộp mà không cần mua thêm dụng cụ.
