SUN MASTER Máy tiện vạn năng

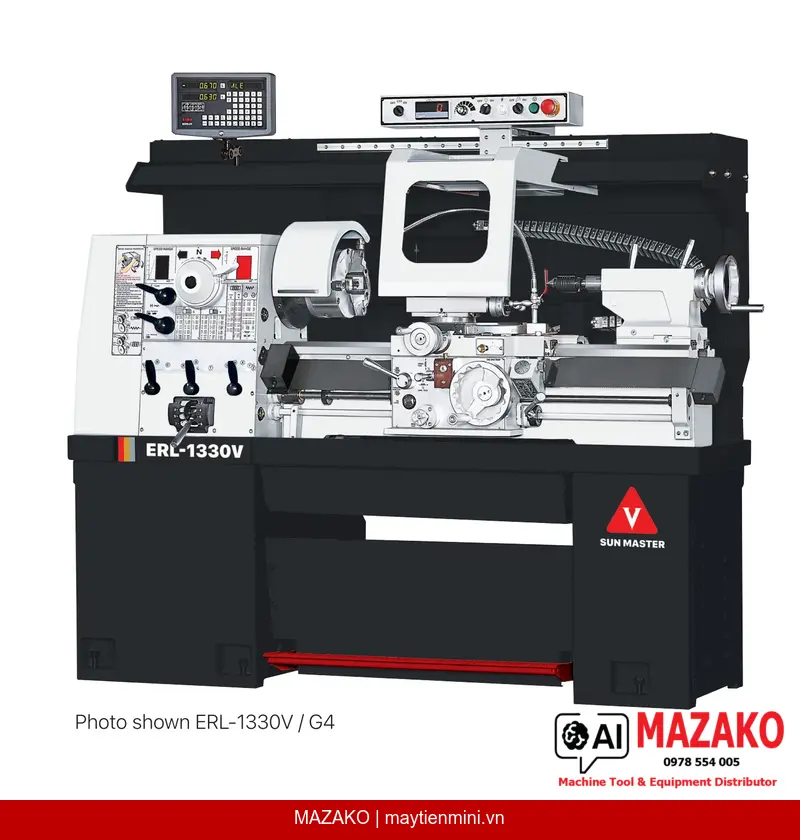

Máy Tiện Vạn Năng SUN MASTER ERL-1340V Tốc Độ Vô Cấp Chính Hãng
Máy tiện vạn năng SUN MASTER ERL-1340V tốc độ vô cấp E.V.S., đường kính tiện qua băng máy Ø342mm, khoảng cách chống tâm 1000mm, băng máy tôi cứng HRC48-55. MAZAKO — Tổng đại lý chính hãng tại Việt Nam.
Mô tả sản phẩm
Máy tiện vạn năng SUN MASTER ERL-1340V là dòng máy tiện cơ tốc độ vô cấp điện tử (E.V.S.) do Shun Chuan Precision Machinery — Đài Loan sản xuất, được thiết kế cho các xưởng cơ khí yêu cầu linh hoạt tốc độ cao và độ chính xác ổn định. Với đường kính tiện qua băng máy Ø342mm, khoảng cách chống tâm 1000mm và băng máy tôi cứng đạt HRC48-55, ERL-1340V đáp ứng tốt các nguyên công tiện trục, tiện ren đa hệ và gia công chi tiết cơ khí chính xác trong môi trường sản xuất công nghiệp.
Hệ thống truyền động tốc độ vô cấp E.V.S.
Trục chính được dẫn động qua biến tần (Inverter), cho phép điều chỉnh vô cấp trong 2 dải tốc độ: L 100–500 R.P.M. và H 500–3000 R.P.M. Khả năng kiểm soát tốc độ bề mặt không đổi (CSS) có thể trang bị theo yêu cầu, tối ưu cho gia công vật liệu đa dạng mà không cần đổi bánh răng thủ công.
Băng máy tôi cứng và bàn trượt phủ Turcite B
Toàn bộ băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC48–55, đảm bảo khả năng chịu tải và chống mài mòn lâu dài. Lớp phủ Turcite B trên bề mặt trượt bàn dao giúp giảm ma sát, duy trì độ chính xác định vị sau thời gian dài vận hành.
Khả năng tiện ren đa hệ phong phú
Máy hỗ trợ tiện ren hệ Anh (45 loại, 2–72 T.P.I.), ren hệ Mét (39 loại, 0.2–14mm), ren hệ D.P. (21 loại, 8–44 D.P.) và ren hệ M.P. (18 loại, 0.3–3.5 M.P.). Bước tiến dao dọc 0.05–1.7mm, bước tiến dao ngang 0.025–0.85mm, đáp ứng đa dạng yêu cầu gia công ren trong sản xuất cơ khí.
Hệ thống bôi trơn cưỡng bức và làm mát tích hợp
Đầu máy được trang bị hệ thống bôi trơn cưỡng bức ngâm dầu (motor 1/4 HP), đảm bảo các bánh răng và ổ trục luôn được bôi trơn đầy đủ ở mọi tốc độ. Bơm tưới nguội tích hợp (1/8 HP) cùng hệ thống ống dẫn dung dịch cắt giúp kéo dài tuổi thọ dao và cải thiện chất lượng bề mặt gia công.
Ứng dụng trong gia công cơ khí
Máy tiện cơ SUN MASTER ERL-1340V phù hợp cho các xưởng cơ khí chế tạo, phân xưởng bảo trì công nghiệp và cơ sở gia công chi tiết đơn chiếc hoặc loạt nhỏ. Máy đặc biệt hiệu quả khi gia công trục truyền động, bạc đỡ, vít me, các chi tiết dạng trụ tròn có yêu cầu ren đa hệ, hoặc các chi tiết có đường kính lớn tận dụng vùng hầu máy Ø512mm. Dải tốc độ rộng 100–3000 R.P.M. cho phép gia công linh hoạt từ thép kết cấu, gang đúc đến hợp kim nhôm và đồng.
Tại sao chọn SUN MASTER ERL-1340V?
Thứ nhất, băng máy tôi cứng HRC48–55 và kết cấu đúc gang được xử lý ứng suất đảm bảo độ ổn định hình học lâu dài — yếu tố then chốt duy trì dung sai gia công sau nhiều năm vận hành. Thứ hai, hệ thống E.V.S. với biến tần tích hợp cho phép điều chỉnh tốc độ liên tục, giảm thời gian chỉnh máy và tăng năng suất so với máy tiện hộp số bánh răng truyền thống. Thứ ba, máy xuất xứ Đài Loan từ nhà sản xuất Shun Chuan Precision Machinery với hơn 30 năm kinh nghiệm, đạt tiêu chuẩn CE theo yêu cầu. Thứ tư, MAZAKO là Tổng đại lý chính thức SUN MASTER tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Tốc độ vô cấp điện tử E.V.S. — dải tốc độ L 100–500 và H 500–3000 R.P.M., điều chỉnh liên tục qua biến tần
- Băng máy tôi cứng và mài phẳng đạt HRC48–55, độ rộng băng máy 230mm hấp thụ rung động hiệu quả
- Lỗ trục chính Ø40mm (1.57 inch), đầu trục chính ASA D1-4, côn trong MT. No. 5
- Hệ thống bôi trơn cưỡng bức ngâm dầu cho đầu máy, mức ồn vận hành cực thấp
- Bàn đạp phanh chân (Foot brake pedal) tích hợp, tăng an toàn vận hành
- Tiện được 4 hệ ren: Anh, Mét, D.P., M.P. — tổng cộng 123 loại bước ren
- Toàn bộ thân máy đúc gang được xử lý ổn định và giải phóng ứng suất trước khi gia công
Phụ kiện tiêu chuẩn đi kèm
- Mặt bích lắp mâm cặp 7 inch
- Mũi chống tâm cố định MT. No. 3
- Mũi chống tâm cố định MT. No. 3 đầu carbide
- Ống lót trục chính MT. No. 5 x MT. No. 3
- Đế cân bằng máy — 6 chiếc
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành và danh mục phụ tùng
- Vỏ máy toàn bộ (Full length splash guard)
- Đèn làm việc dạng Halogen
Nhận báo giá máy tiện SUN MASTER chính hãng
Liên hệ MAZAKO — Tổng đại lý SUN MASTER tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Chiều cao tâm máy | 171 mm (6.73 inch) |
| Đường kính tiện qua băng máy | Ø342 mm (13.46 inch) |
| Đường kính tiện qua hầu máy | Ø512 mm (20 inch) |
| Đường kính qua bàn dao ngang | Ø205 mm (8.07 inch) |
| Khoảng cách chống tâm | 1000 mm (40 inch) |
| Độ rộng băng máy tiện | 230 mm (9 inch) |
| Độ rộng hầu máy | 150 mm (5 inch) |
| Đầu trục chính, côn trong trục chính | D1-4 MT. No. 5 |
| Ống lót trục chính | MT. No. 5 x MT. No. 3 |
| Đường kính lỗ trục chính | Ø40 mm (1.57 inch) |
| Tốc độ trục chính — Số cấp tốc độ — Dãy tốc độ | Tốc độ vô cấp / 2 cấp / L 100–500 R.P.M. — H 500–3000 R.P.M. |
| Chiều dài băng máy / Chiều rộng bàn xe dao | 400 mm (15.748 inch) / 384 mm (15.118 inch) |
| Hành trình trượt bàn dao ngang | 180 mm (7 inch) |
| Hành trình trượt bàn dao dọc | 95 mm (3.74 inch) |
| Khả năng tiện ren hệ Anh (số ren / dãy ren) | 45 loại / 2–72 T.P.I. |
| Khả năng tiện ren hệ Mét (số ren / dãy ren) | 39 loại / 0.2–14 mm |
| Khả năng tiện ren hệ D.P. (số ren / dãy ren) | 21 loại / 8–44 D.P. |
| Khả năng tiện ren hệ M.P. (số ren / dãy ren) | 18 loại / 0.3–3.5 M.P. |
| Bước tiến dao dọc | 0.05–1.7 mm (0.002–0.067 inch) |
| Bước tiến dao ngang | 0.025–0.85 mm (0.001–0.034 inch) |
| Đường kính nòng Ụ động | Ø50 mm (1.968 inch) |
| Hành trình nòng Ụ động | 112 mm (4.5 inch) |
| Côn nòng Ụ động | MT. No. 3 |
| Công suất motor trục chính | 3 HP (2.2 kW) — Motor / Inverter |
| Motor bôi trơn cưỡng bức đầu máy | 1/4 HP |
| Công suất motor tưới nguội | 1/8 HP |
| Trọng lượng tịnh (xấp xỉ) | 1000 kg |
| Trọng lượng cả đóng gói (xấp xỉ) | 1120 kg |
| Kích thước đóng gói — Dài | 2270 mm (89.4 inch) |
| Kích thước đóng gói — Rộng x Cao | 965 mm (38 inch) x 1900 mm (74.8 inch) |
Câu hỏi thường gặp
Máy tiện SUN MASTER ERL-1340V phù hợp gia công chi tiết và vật liệu nào?
ERL-1340V phù hợp gia công các chi tiết dạng trụ tròn như trục truyền động, bạc đỡ, vít me, bu lông kích thước lớn và các chi tiết dạng đĩa tận dụng vùng hầu máy Ø512mm. Dải tốc độ rộng 100–3000 R.P.M. cho phép gia công linh hoạt trên thép kết cấu, gang đúc, hợp kim nhôm, đồng và các vật liệu phi kim loại. Máy đặc biệt hiệu quả trong môi trường xưởng cơ khí chế tạo, bảo trì công nghiệp và gia công đơn chiếc hoặc loạt nhỏ.
Độ chính xác gia công và độ bền cơ học của ERL-1340V đạt mức nào?
Băng máy được tôi cứng và mài phẳng đạt HRC48–55, đảm bảo khả năng chịu tải và chống mài mòn vượt trội so với máy tiện không qua tôi cứng. Toàn bộ thân máy đúc gang được xử lý ổn định và giải phóng ứng suất trước khi gia công, giảm thiểu biến dạng hình học theo thời gian. Băng máy rộng 230mm kết hợp lớp phủ Turcite B trên bề mặt trượt bàn dao giúp duy trì độ chính xác định vị ổn định sau nhiều năm vận hành liên tục.
ERL-1340V khác gì so với dòng máy tiện hộp số bánh răng (All Gear-Head) của SUN MASTER?
Điểm khác biệt cốt lõi là hệ thống truyền động: ERL-1340V sử dụng biến tần (Inverter) cho phép điều chỉnh tốc độ vô cấp liên tục trong dải L 100–500 R.P.M. và H 500–3000 R.P.M., không cần đổi bánh răng thủ công như dòng All Gear-Head (ERL). Điều này giúp giảm thời gian chỉnh máy, vận hành êm hơn và có thể trang bị thêm tính năng CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu — rất hữu ích khi gia công chi tiết có đường kính thay đổi. Dòng All Gear-Head phù hợp hơn khi cần mô-men xoắn cao ở tốc độ thấp cố định.
Việc bảo trì ERL-1340V cần lưu ý gì để duy trì tuổi thọ máy?
Hệ thống bôi trơn cưỡng bức ngâm dầu cho đầu máy (motor 1/4 HP) hoạt động tự động, tuy nhiên cần kiểm tra mức dầu và thay dầu định kỳ theo hướng dẫn trong sách vận hành đi kèm. Bơm tưới nguội tích hợp cần vệ sinh bộ lọc thường xuyên để tránh tắc nghẽn. Băng máy và vít me cần được tra mỡ bôi trơn theo chu kỳ. Biến tần (Inverter) cần được kiểm tra định kỳ về nhiệt độ vận hành và vệ sinh bộ tản nhiệt. MAZAKO cung cấp hỗ trợ kỹ thuật và phụ tùng thay thế chính hãng tại Việt Nam.
Đặt hàng máy tiện SUN MASTER ERL-1340V tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
MAZAKO là Tổng đại lý chính thức của SUN MASTER tại Việt Nam, có thể đặt hàng trực tiếp qua website maytienmini.vn hoặc liên hệ bộ phận kinh doanh để được báo giá và tư vấn cấu hình phù hợp. Thời gian giao hàng phụ thuộc vào tình trạng hàng tồn kho — MAZAKO thường duy trì một số model trong kho để rút ngắn thời gian chờ. Máy được giao kèm đầy đủ phụ kiện tiêu chuẩn, sách hướng dẫn vận hành và hỗ trợ lắp đặt, chạy thử tại xưởng khách hàng.
