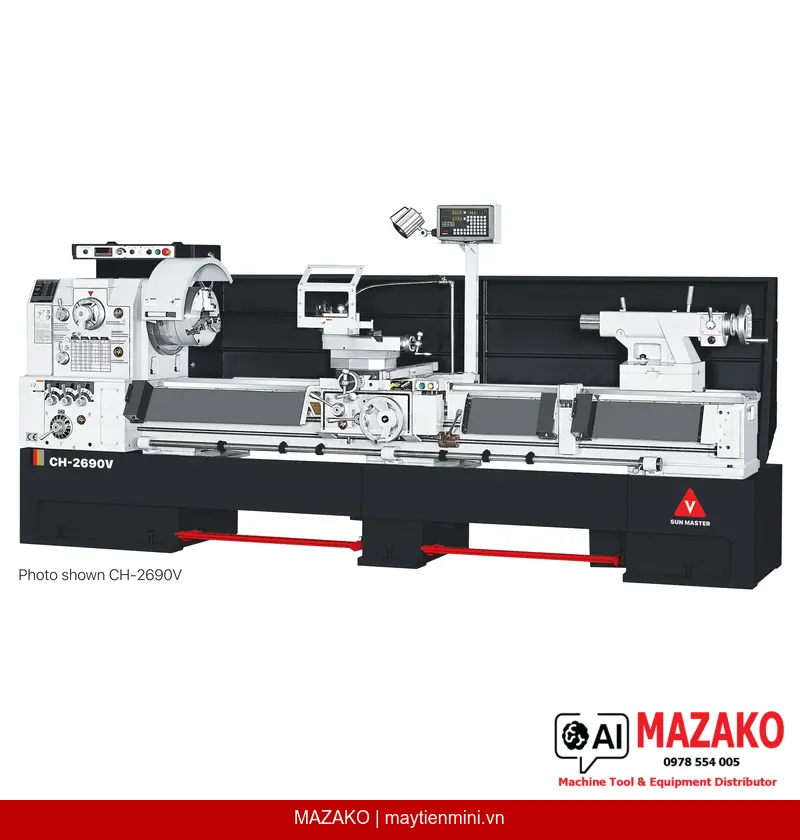

Máy Tiện Vạn Năng SUN MASTER CH-30160V Khoảng Cách Chống Tâm 4000mm
Máy tiện vạn năng SUN MASTER CH-30160V tốc độ vô cấp E.V.S., đường kính tiện qua băng máy 760mm, khoảng cách chống tâm 4000mm, lỗ trục chính Ø104mm, motor 15 HP. Xuất xứ Đài Loan.
Mô tả sản phẩm
Máy tiện vạn năng SUN MASTER CH-30160V là dòng máy tiện cỡ lớn trang bị hệ thống tốc độ vô cấp điện tử (E.V.S.), cho phép điều chỉnh liên tục tốc độ trục chính từ 20 đến 1600 vòng/phút trên 4 dải tốc độ. Với khoảng cách chống tâm lên đến 4000mm và đường kính tiện qua băng máy 760mm, máy đáp ứng các yêu cầu gia công chi tiết trục dài, chi tiết cỡ lớn trong môi trường sản xuất công nghiệp nặng. Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48-55, đảm bảo độ chính xác và tuổi thọ lâu dài.
Băng máy tôi cứng HRC 48-55
Toàn bộ băng trượt được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48-55. Kết cấu 3 rãnh trượt dạng V (3V sliding ways) giúp bàn xe dao dịch chuyển ổn định, hấp thụ rung động hiệu quả, duy trì độ chính xác gia công ngay cả khi tải nặng.
Tốc độ vô cấp điện tử E.V.S. — 4 dải tốc độ
Hệ thống E.V.S. kết hợp inverter 20 HP (15 kW) cho phép điều chỉnh tốc độ vô cấp trên 4 dải: N1: 20-109 R.P.M., N2: 45-240 R.P.M., N3: 140-740 R.P.M., N4: 310-1600 R.P.M. Motor trục chính Y-A type 15 HP (11,25 kW) đảm bảo khởi động êm và vận hành ổn định.
Lỗ trục chính Ø104mm — Chuẩn ASA D1-11
Lỗ trục chính Ø104mm (4,094 inch) theo tiêu chuẩn ASA D1-11, ống lót côn MT. No. 7 x MT. No. 5 cho phép xuyên phôi thanh đường kính lớn. Đầu trục chính chuẩn D1-11 tương thích rộng rãi với các loại mâm cặp và phụ kiện tiêu chuẩn công nghiệp.
Hệ thống bôi trơn cưỡng bức tự động
Bơm bôi trơn cưỡng bức tự động và thủ công cung cấp dầu đến băng máy và bàn dao ngang. Bộ phân phối dầu có thể điều chỉnh để bôi trơn riêng băng máy, bàn dao ngang hoặc cả hai, kéo dài tuổi thọ các bề mặt trượt và duy trì độ chính xác gia công dài hạn.
Ứng dụng trong gia công cơ khí
SUN MASTER CH-30160V phù hợp với các xưởng cơ khí nặng, nhà máy chế tạo thiết bị, cơ sở gia công chi tiết máy cỡ lớn như trục truyền động dài, xi lanh thủy lực, trục vít tải, rotor máy công nghiệp. Khoảng cách chống tâm 4000mm và đường kính tiện qua hầu máy lên đến Ø990mm cho phép gia công các chi tiết ngoại cỡ mà phần lớn máy tiện thông thường không đáp ứng được. Khả năng tiện ren hệ mét (39 loại, 0,2-14mm) và ren hệ Anh (44 loại, 2-72 T.P.I.) đáp ứng đa dạng yêu cầu gia công ren công nghiệp.
Tại sao chọn SUN MASTER CH-30160V?
Thứ nhất, băng máy tôi cứng HRC 48-55 và kết cấu đúc gang được ủ khử ứng suất đúng quy trình đảm bảo độ ổn định hình học lâu dài, không biến dạng theo thời gian. Thứ hai, hệ thống E.V.S. với inverter 20 HP mang lại khả năng kiểm soát tốc độ linh hoạt, phù hợp gia công nhiều loại vật liệu và đường kính khác nhau. Thứ ba, vít me Ø45mm bước 4 T.P.I. (P=6mm) chịu tải tốt, đảm bảo độ chính xác tiến dao trên hành trình dài. Thứ tư, SUN MASTER là thương hiệu máy tiện Đài Loan sản xuất từ năm 1994, đạt tiêu chuẩn CE — MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo hàng chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Tất cả model đạt tiêu chuẩn CE (theo yêu cầu)
- Băng máy tôi cứng và mài phẳng đạt HRC 48-55, mức ồn cực thấp
- Kết cấu 3 rãnh trượt dạng V hấp thụ rung động, tăng độ ổn định dịch chuyển
- Motor trục chính Y-A type đảm bảo khởi động êm và vận hành liên tục ổn định
- Bơm bôi trơn cưỡng bức tự động và thủ công cho băng máy và bàn dao ngang
- Bàn đạp phanh chân (foot brake pedal) tích hợp tiêu chuẩn
- Toàn bộ chi tiết đúc được ủ nhiệt khử ứng suất đúng quy trình
Phụ kiện tiêu chuẩn đi kèm
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 đầu hợp kim cứng (carbide tip)
- Ống lót trục chính MT. No. 7 x MT. No. 5
- Đế cân bằng máy 6-10 chiếc
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành và danh mục phụ tùng
- Vỏ máy che toàn bộ chiều dài (full length splash guard)
- Đèn làm việc
Nhận báo giá máy tiện SUN MASTER chính hãng
Liên hệ MAZAKO — Tổng đại lý SUN MASTER tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính tiện qua băng máy | 760 mm (30 inch) |
| Đường kính tiện qua hầu máy | Ø990 mm (38,97 inch) |
| Đường kính qua bàn dao ngang | Ø548 mm (21,57 inch) |
| Độ rộng hầu máy | 270 mm (10,63 inch) |
| Khoảng cách chống tâm | 4000 mm (160 inch) |
| Độ rộng băng máy tiện | 400 mm (15,75 inch) |
| Hành trình trượt bàn dao dọc | 228 mm (8,98 inch) |
| Hành trình trượt bàn dao ngang | 400 mm (15,75 inch) |
| Đầu trục chính | D1-11 |
| Ống lót trục chính | MT. No. 7 x MT. No. 5 |
| Đường kính lỗ trục chính | Ø104 mm (4,094 inch) |
| Số cấp tốc độ | 4 cấp |
| Dãy tốc độ trục chính (60 Hz) | Tốc độ vô cấp: N1: 20-109 R.P.M., N2: 45-240 R.P.M., N3: 140-740 R.P.M., N4: 310-1600 R.P.M. |
| Khả năng tiện ren hệ Anh (Whitworth) | 44 loại / 2-72 T.P.I. |
| Khả năng tiện ren hệ Mét | 39 loại / 0,2-14 mm |
| Đường kính vít me | Ø45 mm (1,77 inch) |
| Bước vít me | 4 T.P.I., P = 6 mm |
| Bước tiến dao dọc | Mét: 0,035-0,98 mm/vòng; Inch: 0,0012-0,039 inch/vòng |
| Bước tiến dao ngang | Mét: 0,011-0,296 mm/vòng; Inch: 0,0004-0,0117 inch/vòng |
| Đường kính nòng Ụ động | Ø80 mm (3,15 inch) |
| Hành trình nòng Ụ động | 250 mm (10 inch) |
| Côn nòng Ụ động | MT. No. 5 |
| Công suất motor trục chính | 15 HP (11,25 kW) Motor + 20 HP (15 kW) Inverter |
| Công suất motor tưới nguội | 1/8 HP |
| Trọng lượng tịnh (xấp xỉ) | 4330 kg |
| Kích thước đóng gói (D x R x C) | 5755 x 1150 x 1700 mm |
Câu hỏi thường gặp
Máy tiện SUN MASTER CH-30160V phù hợp gia công loại chi tiết và vật liệu nào?
CH-30160V được thiết kế cho gia công chi tiết cỡ lớn, trục dài như trục truyền động, xi lanh thủy lực, trục vít tải, rotor máy công nghiệp với khoảng cách chống tâm 4000mm và đường kính tiện qua băng máy 760mm. Máy xử lý tốt thép kết cấu, thép hợp kim, gang, đồng và nhôm. Dải tốc độ vô cấp từ 20 đến 1600 R.P.M. cho phép linh hoạt điều chỉnh phù hợp từng loại vật liệu và đường kính phôi.
Độ chính xác gia công và độ bền cơ khí của CH-30160V đạt mức nào?
Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48-55, kết hợp kết cấu 3 rãnh trượt dạng V giúp hấp thụ rung động và duy trì độ ổn định dịch chuyển cao. Toàn bộ chi tiết đúc gang được ủ nhiệt khử ứng suất đúng quy trình, ngăn biến dạng hình học theo thời gian. Hệ thống bôi trơn cưỡng bức tự động bảo vệ bề mặt trượt liên tục, đảm bảo độ chính xác duy trì ổn định trong suốt vòng đời máy.
CH-30160V khác gì so với các model khác trong dòng máy tiện SUN MASTER cỡ lớn?
CH-30160V nổi bật với lỗ trục chính Ø104mm chuẩn ASA D1-11 — thông số lớn nhất trong phân khúc máy tiện vạn năng SUN MASTER, cho phép xuyên phôi thanh đường kính lớn. Hệ thống E.V.S. kết hợp inverter 20 HP mang lại khả năng kiểm soát tốc độ vô cấp mượt mà hơn so với dòng All Gear-Head thông thường. Khoảng cách chống tâm 4000mm và trọng lượng máy 4330 kg phản ánh kết cấu hạng nặng, phù hợp môi trường sản xuất công nghiệp liên tục.
Việc bảo trì CH-30160V có phức tạp không và tuổi thọ máy kỳ vọng bao lâu?
Hệ thống bơm bôi trơn cưỡng bức tự động giảm đáng kể công việc bảo trì thủ công hàng ngày cho băng máy và bàn dao ngang. Bộ phân phối dầu có thể điều chỉnh linh hoạt theo nhu cầu sử dụng thực tế. Với kết cấu băng máy tôi cứng HRC 48-55 và chi tiết đúc khử ứng suất đúng quy trình, máy tiện SUN MASTER dòng CH được thiết kế cho tuổi thọ vận hành công nghiệp dài hạn khi được bảo trì định kỳ theo khuyến nghị của nhà sản xuất.
Đặt hàng máy tiện SUN MASTER CH-30160V tại MAZAKO mất bao lâu và có hỗ trợ lắp đặt không?
MAZAKO là Tổng đại lý chính thức của SUN MASTER tại Việt Nam, cung cấp hàng chính hãng kèm đầy đủ chứng từ xuất xứ Đài Loan. Thời gian giao hàng phụ thuộc vào tình trạng tồn kho và lịch sản xuất — khách hàng nên liên hệ trực tiếp để xác nhận thời gian cụ thể. MAZAKO hỗ trợ tư vấn kỹ thuật, lắp đặt, vận hành thử và cung cấp phụ tùng thay thế chính hãng trong suốt vòng đời máy.
