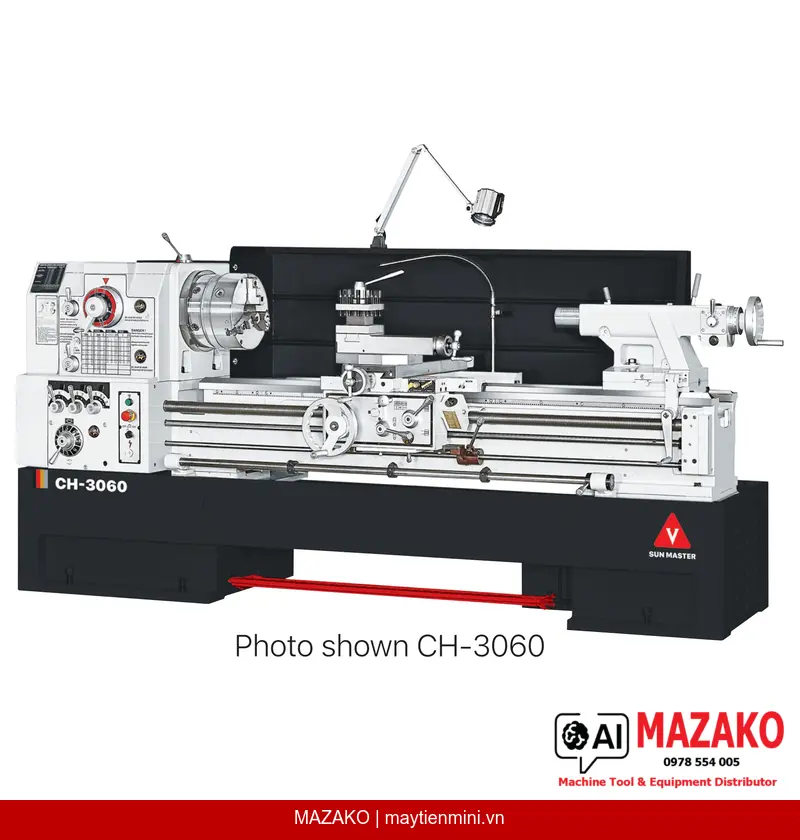

Máy Tiện Vạn Năng SUN MASTER CH-26200 Khoảng Cách Chống Tâm 5000mm
Máy tiện vạn năng SUN MASTER CH-26200 xuất xứ Đài Loan, đường kính tiện qua băng máy 660mm, khoảng cách chống tâm 5000mm, lỗ trục chính Ø104mm, motor 15HP. MAZAKO là Tổng đại lý chính thức tại Việt Nam.
Mô tả sản phẩm
Máy tiện vạn năng SUN MASTER CH-26200 là dòng máy tiện cơ hạng nặng do Shun Chuan Precision Machinery Co., Ltd. (Đài Loan) sản xuất, được thiết kế cho các xưởng cơ khí yêu cầu gia công chi tiết lớn với khoảng cách chống tâm lên đến 5000mm và đường kính tiện qua băng máy 660mm. Với lỗ trục chính Ø104mm chuẩn ASA D1-11 và băng máy được tôi cứng đạt HRC 48–55, CH-26200 đáp ứng tốt các yêu cầu gia công chính xác trong môi trường sản xuất công nghiệp nặng.
Băng máy tôi cứng và mài phẳng
Băng máy được tôi cứng đạt độ cứng tối thiểu HRC 48–55 và mài phẳng chính xác, đảm bảo độ bền lâu dài và khả năng chịu tải cao trong gia công chi tiết hạng nặng. Độ rộng băng máy 400mm giúp hấp thụ rung động hiệu quả, nâng cao độ ổn định khi cắt gọt.
Trục chính cỡ lớn, lỗ thông suốt Ø104mm
Tất cả các model trong dòng CH đều được trang bị lỗ trục chính Ø104mm (4.094 inch) chuẩn ASA D1-11, cho phép đưa phôi thanh dài qua trục chính dễ dàng. Tốc độ trục chính 12 cấp, dãy tốc độ từ 13 đến 1200 vòng/phút (60Hz), phù hợp gia công đa dạng vật liệu và kích thước chi tiết.
Hệ thống bôi trơn cưỡng bức tự động
Bơm bôi trơn cưỡng bức tự động và thủ công cung cấp dầu liên tục cho băng máy và bàn dao ngang. Bộ phân phối dầu có thể điều chỉnh để bôi trơn riêng băng máy, bàn dao ngang hoặc đồng thời cả hai, giảm thiểu mài mòn và kéo dài tuổi thọ máy.
Khả năng tiện ren đa hệ phong phú
CH-26200 hỗ trợ tiện ren hệ Anh 44 loại (dãy 2–72 T.P.I.), ren hệ Mét 39 loại (dãy 0,2–14mm). Vít me đường kính Ø45mm, bước 4 T.P.I. / P=6mm, đảm bảo độ chính xác ren và độ bền truyền động trong gia công dài hạn.
Ứng dụng trong gia công cơ khí
SUN MASTER CH-26200 phù hợp cho các xưởng cơ khí nặng, nhà máy chế tạo thiết bị, xưởng sửa chữa tàu thủy, cơ sở gia công trục truyền động, xi lanh thủy lực cỡ lớn và các chi tiết dạng trục dài. Khoảng cách chống tâm 5000mm và đường kính tiện qua hầu máy Ø892mm cho phép gia công các phôi có kích thước vượt trội mà các máy tiện thông thường không đáp ứng được. Motor trục chính 15HP (tùy chọn 20HP) đảm bảo công suất cắt gọt ổn định với vật liệu cứng và phôi nặng.
Tại sao chọn SUN MASTER CH-26200?
Thứ nhất, CH-26200 được sản xuất bởi Shun Chuan Precision Machinery — nhà sản xuất máy tiện Đài Loan với hơn 30 năm kinh nghiệm, đáp ứng tiêu chuẩn CE theo yêu cầu. Thứ hai, toàn bộ kết cấu đúc gang được xử lý ủ khử ứng suất đúng quy trình, băng máy tôi cứng HRC 48–55 và mài phẳng, đảm bảo độ chính xác ổn định theo thời gian. Thứ ba, motor trục chính kiểu Y-A giúp khởi động êm và vận hành ổn định, mức độ ồn thấp phù hợp môi trường sản xuất. Thứ tư, MAZAKO là Tổng đại lý chính thức của SUN MASTER tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Tất cả model đạt tiêu chuẩn CE (theo yêu cầu), lỗ trục chính Ø104mm chuẩn ASA D1-11
- Kết cấu đúc gang được ủ khử ứng suất đúng quy trình, đảm bảo độ ổn định kích thước lâu dài
- Băng máy tôi cứng và mài phẳng đạt HRC 48–55 tối thiểu, độ rộng 400mm hấp thụ rung động tốt
- Đường trượt 3V (3V sliding ways) mang lại chuyển động ổn định và độ mượt mà khi gia công
- Bơm bôi trơn cưỡng bức tự động và thủ công cho băng máy và bàn dao ngang
- Motor trục chính kiểu Y-A đảm bảo khởi động êm, vận hành trơn tru, tiếng ồn thấp
- Trang bị bàn đạp phanh chân, nâng cao an toàn vận hành trong môi trường sản xuất công nghiệp
Phụ kiện tiêu chuẩn đi kèm
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 đầu hợp kim cứng
- Ống lót trục chính MT. No. 7 x MT. No. 5
- Đế cân bằng máy 6–10 cái
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành và danh mục phụ tùng
- Vỏ máy toàn bộ chiều dài
- Đèn làm việc
Nhận báo giá máy tiện SUN MASTER chính hãng
Liên hệ MAZAKO — Tổng đại lý SUN MASTER tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính tiện qua băng máy | 660 mm (26 inch) |
| Đường kính tiện qua hầu máy | Ø892 mm (35.11 inch) |
| Đường kính qua bàn dao ngang | Ø445 mm (17.51 inch) |
| Độ rộng hầu máy | 270 mm (10.63 inch) |
| Khoảng cách chống tâm | 5000 mm (200 inch) |
| Độ rộng băng máy tiện | 400 mm (15.75 inch) |
| Hành trình trượt bàn dao dọc | 228 mm (8.98 inch) |
| Hành trình trượt bàn dao ngang | 400 mm (15.75 inch) |
| Đầu trục chính | D1-11 |
| Ống lót trục chính | MT. No. 7 x MT. No. 5 |
| Đường kính lỗ trục chính | Ø104 mm (4.094 inch) |
| Số cấp tốc độ trục chính | 12 cấp |
| Dãy tốc độ trục chính (60 Hz) | 4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 vòng/phút |
| Khả năng tiện ren hệ Anh | 44 loại / 2–72 T.P.I. |
| Khả năng tiện ren hệ Mét | 39 loại / 0,2–14 mm |
| Đường kính vít me | Ø45 mm (1.77 inch) |
| Bước vít me | 4 T.P.I., P = 6 mm |
| Bước tiến dao dọc | Mét: 0,035–0,98 mm/vòng; Inch: 0,0012–0,039 inch/vòng |
| Bước tiến dao ngang | Mét: 0,011–0,296 mm/vòng; Inch: 0,0004–0,0117 inch/vòng |
| Đường kính nòng Ụ động | Ø80 mm (3.15 inch) |
| Hành trình nòng Ụ động | 250 mm (10 inch) |
| Côn nòng Ụ động | MT. No. 5 |
| Công suất motor trục chính (tiêu chuẩn) | 15 HP (11,25 kW) |
| Công suất motor trục chính (tùy chọn) | 20 HP (15 kW) |
| Công suất motor tưới nguội | 1/8 HP |
| Trọng lượng tịnh (gần đúng) | 4690 kg |
| Kích thước đóng gói (D x R x C) | 5755 x 1150 x 1700 mm |
Câu hỏi thường gặp
Máy tiện SUN MASTER CH-26200 phù hợp gia công loại chi tiết và vật liệu nào?
CH-26200 được thiết kế cho gia công chi tiết hạng nặng, kích thước lớn như trục truyền động dài, xi lanh thủy lực, trục tàu thủy và các chi tiết dạng trục có chiều dài đến 5000mm. Đường kính tiện qua hầu máy Ø892mm cho phép gia công phôi đĩa, bánh đà cỡ lớn. Motor 15HP (tùy chọn 20HP) đảm bảo công suất cắt gọt ổn định với thép kết cấu, gang và các vật liệu cứng thông dụng trong cơ khí nặng.
Độ chính xác và độ bền thực tế của CH-26200 đạt mức nào?
Băng máy được tôi cứng đạt HRC 48–55 và mài phẳng chính xác, toàn bộ kết cấu đúc gang được ủ khử ứng suất đúng quy trình theo tiêu chuẩn nhà sản xuất. Đường trượt 3V (3V sliding ways) mang lại chuyển động ổn định, hạn chế rung động trong quá trình cắt. Hệ thống bôi trơn cưỡng bức tự động giúp duy trì độ chính xác và kéo dài tuổi thọ các bề mặt trượt theo thời gian sử dụng.
CH-26200 khác gì so với các model khác trong dòng máy tiện hạng nặng SUN MASTER?
CH-26200 nổi bật với khoảng cách chống tâm 5000mm và lỗ trục chính Ø104mm chuẩn ASA D1-11 — thông số vượt trội so với các model khoảng cách chống tâm ngắn hơn trong dòng CH. Đây là lựa chọn phù hợp khi xưởng có nhu cầu gia công chi tiết dài, phôi lớn mà các model tiêu chuẩn không đáp ứng được. SUN MASTER là thương hiệu Đài Loan với hơn 30 năm kinh nghiệm, đảm bảo chất lượng ổn định và phụ tùng thay thế sẵn có.
Việc bảo trì định kỳ CH-26200 cần chú ý những điểm gì để đảm bảo tuổi thọ máy?
Hệ thống bôi trơn cưỡng bức tự động giúp giảm tải công việc bảo trì hàng ngày, tuy nhiên cần kiểm tra và bổ sung dầu bôi trơn định kỳ theo hướng dẫn trong sách vận hành đi kèm. Bộ phân phối dầu cần được kiểm tra định kỳ để đảm bảo dầu được cấp đều cho băng máy và bàn dao ngang. Vít me Ø45mm cần vệ sinh và tra dầu thường xuyên, đặc biệt sau các ca gia công dài để tránh mài mòn sớm.
Đặt hàng CH-26200 qua MAZAKO mất bao lâu để nhận máy và có hỗ trợ lắp đặt không?
MAZAKO là Tổng đại lý chính thức của SUN MASTER tại Việt Nam, có thể tư vấn thời gian giao hàng cụ thể tùy theo tình trạng tồn kho và lịch sản xuất từ nhà máy Đài Loan. Đội ngũ kỹ thuật của MAZAKO hỗ trợ lắp đặt, cân chỉnh máy và hướng dẫn vận hành tại xưởng khách hàng. Liên hệ trực tiếp với MAZAKO để nhận báo giá chính xác, thông tin giao hàng và chính sách bảo hành áp dụng cho CH-26200.
