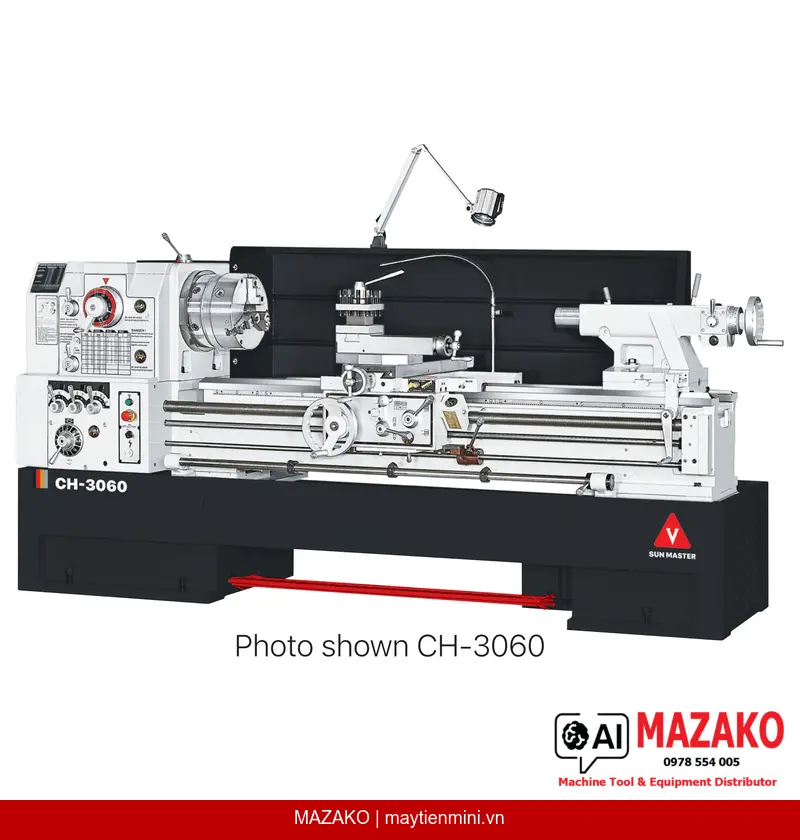

Máy Tiện Vạn Năng SUN MASTER CH-2290 Khoảng Cách Chống Tâm 2300mm
Máy tiện vạn năng SUN MASTER CH-2290 hộp số bánh răng 12 cấp, đường kính tiện qua băng máy 560mm, khoảng cách chống tâm 2300mm, lỗ trục chính Ø104mm, motor 15HP. Xuất xứ Đài Loan.
Mô tả sản phẩm
Máy tiện vạn năng SUN MASTER CH-2290 là dòng máy tiện cơ hạng nặng xuất xứ Đài Loan, được thiết kế cho các xưởng cơ khí và nhà máy sản xuất yêu cầu gia công chi tiết kích thước lớn với độ chính xác cao. Với khoảng cách chống tâm 2300mm và đường kính tiện qua băng máy 560mm, CH-2290 đáp ứng tốt các yêu cầu gia công trục dài, bạc lớn và các chi tiết cơ khí nặng trong môi trường công nghiệp liên tục.
Băng máy cứng vững, độ bền cao
Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, kết hợp thiết kế băng trượt dạng 3V giúp hấp thụ rung động hiệu quả, duy trì độ chính xác gia công ổn định trong suốt vòng đời máy.
Lỗ trục chính cỡ lớn Ø104mm
Trục chính tiêu chuẩn ASA D1-11 với lỗ trục chính Ø104mm (4.094 inch) cho phép đưa phôi thanh dài qua trục, mở rộng khả năng gia công mà không cần cắt ngắn phôi trước. Hộp số 12 cấp tốc độ, dãy tốc độ 13–1200 R.P.M.
Hệ thống bôi trơn cưỡng bức tự động
Bơm bôi trơn cưỡng bức tự động và thủ công cấp dầu liên tục cho băng máy và bàn dao ngang. Bộ phân phối dầu có thể điều chỉnh độc lập cho từng vị trí, đảm bảo bôi trơn đồng đều, giảm mài mòn và kéo dài tuổi thọ các bề mặt trượt.
Khả năng tiện ren đa hệ
Máy hỗ trợ tiện ren hệ Anh (44 loại, dãy 2–72 T.P.I.) và ren hệ Mét (39 loại, dãy 0.2–14mm). Vít me Ø45mm, bước 4 T.P.I. / P=6mm đảm bảo độ chính xác bước tiến dao dọc và ngang ổn định.
Ứng dụng trong gia công cơ khí
SUN MASTER CH-2290 phù hợp với các xưởng cơ khí chế tạo, nhà máy sản xuất thiết bị công nghiệp, xưởng sửa chữa máy móc hạng nặng cần gia công trục truyền động dài, xi lanh thủy lực, bạc đỡ cỡ lớn, và các chi tiết dạng trụ có đường kính đến Ø560mm hoặc đường kính qua hầu máy đến Ø797mm. Khoảng cách chống tâm 2300mm đặc biệt phù hợp gia công trục tàu, trục máy bơm công nghiệp và các chi tiết dạng thanh dài trong ngành đóng tàu, dầu khí và chế tạo máy.
Tại sao chọn SUN MASTER CH-2290?
CH-2290 được sản xuất bởi Shun Chuan Precision Machinery Co., Ltd. — nhà sản xuất máy tiện Đài Loan uy tín từ năm 1994, với toàn bộ vật đúc được ổn định và khử ứng suất đúng quy trình trước khi gia công. Motor trục chính dòng Y-A đảm bảo khởi động êm và vận hành ổn định. Phanh chân (foot brake pedal) tích hợp sẵn tăng an toàn vận hành. MAZAKO là Tổng đại lý chính thức SUN MASTER tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Toàn bộ chi tiết đúc được ổn định và khử ứng suất đúng quy trình
- Băng máy tôi cứng và mài phẳng đạt HRC 48–55, độ bền cao
- Băng trượt 3V hấp thụ rung động, gia công ổn định
- Lỗ trục chính Ø104mm tiêu chuẩn ASA D1-11, phù hợp phôi thanh lớn
- Hệ thống bôi trơn cưỡng bức tự động và thủ công cho băng máy và bàn dao
- Motor trục chính dòng Y-A khởi động êm, vận hành ổn định, tiếng ồn thấp
- Phanh chân tích hợp, đáp ứng tiêu chuẩn an toàn vận hành công nghiệp
Phụ kiện tiêu chuẩn đi kèm
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 đầu hợp kim cứng
- Ống lót trục chính MT. No. 7 x MT. No. 5
- Đế cân bằng máy 6–10 chiếc
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành và danh mục phụ tùng
- Vỏ máy toàn bộ chiều dài
- Đèn làm việc dạng Halogen
Nhận báo giá máy tiện SUN MASTER chính hãng
Liên hệ MAZAKO — Tổng đại lý SUN MASTER tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính tiện qua băng máy | 560 mm (22 inch) |
| Đường kính tiện qua hầu máy | Ø797 mm (31.37 inch) |
| Đường kính qua bàn dao ngang | Ø340 mm (13.38 inch) |
| Độ rộng hầu máy | 270 mm (10.63 inch) |
| Khoảng cách chống tâm | 2300 mm (90 inch) |
| Độ rộng băng máy tiện | 400 mm (15.75 inch) |
| Hành trình trượt bàn dao dọc | 228 mm (8.98 inch) |
| Hành trình trượt bàn dao ngang | 400 mm (15.75 inch) |
| Đầu trục chính | D1-11 |
| Ống lót trục chính | MT. No. 7 x MT. No. 5 |
| Đường kính lỗ trục chính | Ø104 mm (4.094 inch) |
| Số cấp tốc độ trục chính | 12 cấp |
| Dãy tốc độ trục chính (60 Hz) | 4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 R.P.M. |
| Khả năng tiện ren hệ Anh | 44 loại / 2–72 T.P.I. |
| Khả năng tiện ren hệ Mét | 39 loại / 0.2–14 mm |
| Đường kính vít me | Ø45 mm (1.77 inch) |
| Bước vít me | 4 T.P.I., P = 6 mm |
| Bước tiến dao dọc | Mét: 0.035–0.98 mm/vòng; Inch: 0.0012–0.039 inch/vòng |
| Bước tiến dao ngang | Mét: 0.011–0.296 mm/vòng; Inch: 0.0004–0.0117 inch/vòng |
| Đường kính nòng Ụ động | Ø80 mm (3.15 inch) |
| Hành trình nòng Ụ động | 250 mm (10 inch) |
| Côn nòng Ụ động | MT. No. 5 |
| Công suất motor trục chính | Tiêu chuẩn: 15 HP (11.25 kW) / Tùy chọn: 20 HP (15 kW) |
| Công suất motor tưới nguội | 1/8 HP |
| Trọng lượng (tịnh) xấp xỉ | 3310 kg |
| Kích thước đóng gói (D x R x C) | 4055 mm x 1150 mm x 1700 mm |
Câu hỏi thường gặp
Máy tiện SUN MASTER CH-2290 phù hợp gia công loại chi tiết và vật liệu nào?
CH-2290 phù hợp gia công các chi tiết dạng trụ kích thước lớn như trục truyền động, trục bơm công nghiệp, xi lanh thủy lực, bạc đỡ và các chi tiết dài đến 2300mm. Máy gia công tốt trên thép kết cấu, thép không gỉ, gang, nhôm và đồng. Đường kính tiện qua hầu máy đến Ø797mm cho phép xử lý các chi tiết mặt bích hoặc đĩa cỡ lớn mà nhiều máy cùng phân khúc không đáp ứng được.
Độ chính xác và độ bền thực tế của CH-2290 đạt mức nào?
Băng máy được tôi cứng và mài phẳng đạt độ cứng HRC 48–55, toàn bộ chi tiết đúc được ổn định và khử ứng suất đúng quy trình trước khi gia công, đảm bảo độ chính xác hình học lâu dài. Thiết kế băng trượt 3V kết hợp hệ thống bôi trơn cưỡng bức tự động giúp duy trì độ chính xác gia công ổn định ngay cả khi vận hành liên tục nhiều ca trong môi trường công nghiệp nặng.
CH-2290 khác gì so với các model khác trong dòng máy tiện SUN MASTER?
CH-2290 thuộc dòng All Gear-Head Lathe (hộp số bánh răng toàn bộ) với 12 cấp tốc độ cố định, phù hợp môi trường gia công nặng yêu cầu mô-men xoắn lớn và ổn định. So với các model cùng dòng CH có khoảng cách chống tâm ngắn hơn, CH-2290 nổi bật với chống tâm 2300mm và lỗ trục chính Ø104mm tiêu chuẩn ASA D1-11, đáp ứng phân khúc gia công chi tiết hạng nặng, kích thước lớn mà các model nhỏ hơn không đáp ứng được.
Việc bảo trì CH-2290 có phức tạp không và tuổi thọ máy kỳ vọng là bao nhiêu?
Hệ thống bôi trơn cưỡng bức tự động giảm đáng kể gánh nặng bảo trì hàng ngày cho người vận hành. Bộ phân phối dầu có thể điều chỉnh độc lập cho băng máy và bàn dao ngang, đảm bảo bôi trơn đúng vị trí. Với vật liệu đúc chất lượng cao, băng máy tôi cứng HRC 48–55 và thiết kế cơ khí bền vững từ Shun Chuan — nhà sản xuất Đài Loan có hơn 30 năm kinh nghiệm — tuổi thọ máy kỳ vọng trên 15–20 năm nếu bảo trì đúng định kỳ.
Đặt hàng CH-2290 qua MAZAKO mất bao lâu để nhận máy và có hỗ trợ lắp đặt không?
MAZAKO là Tổng đại lý chính thức SUN MASTER tại Việt Nam, có thể tư vấn thời gian giao hàng cụ thể tùy tình trạng hàng tồn kho và lịch sản xuất từ nhà máy Đài Loan. MAZAKO cung cấp dịch vụ lắp đặt, chạy thử và đào tạo vận hành tại xưởng khách hàng, kèm theo hỗ trợ kỹ thuật và phụ tùng thay thế chính hãng trong suốt vòng đời máy. Liên hệ trực tiếp với MAZAKO để nhận báo giá và kế hoạch giao hàng chính xác nhất.
