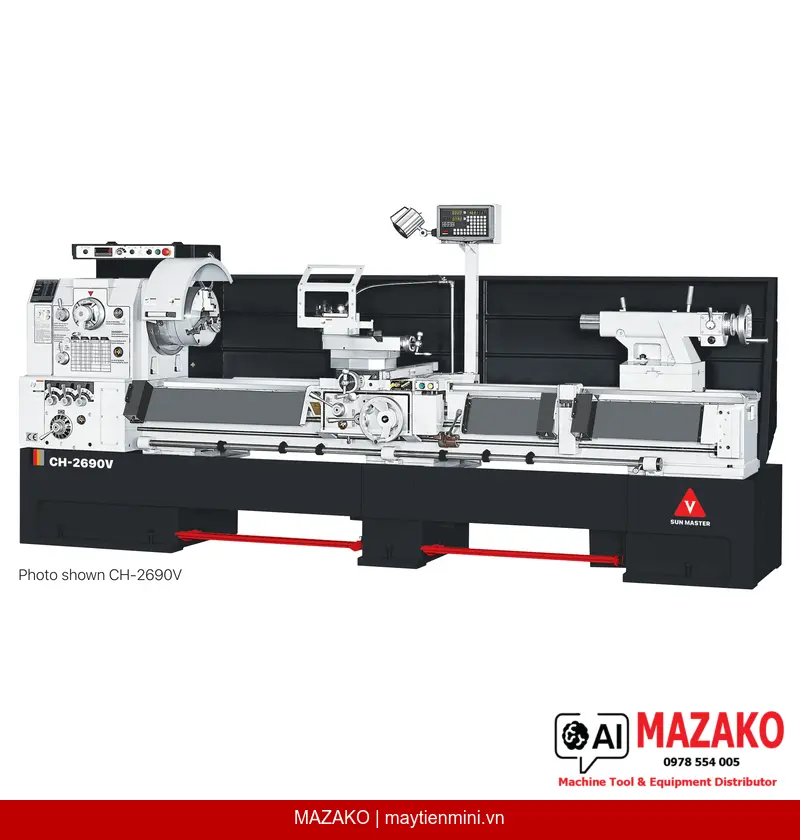

Máy Tiện Vạn Năng SUN MASTER CH-22120V Tốc Độ Vô Cấp Khoảng Cách Chống Tâm 3000mm
Máy tiện vạn năng SUN MASTER CH-22120V tốc độ vô cấp E.V.S., đường kính tiện qua băng máy 560mm, khoảng cách chống tâm 3000mm, lỗ trục chính Ø104mm, motor 15 HP. Tổng đại lý MAZAKO.
Mô tả sản phẩm
Máy tiện vạn năng SUN MASTER CH-22120V là dòng máy tiện cơ tốc độ vô cấp điện tử (E.V.S.) hạng nặng, được thiết kế cho các xưởng cơ khí và nhà máy sản xuất yêu cầu gia công chi tiết lớn với độ chính xác cao. Với khoảng cách chống tâm 3000mm, đường kính tiện qua băng máy 560mm và lỗ trục chính Ø104mm, máy đáp ứng tốt các yêu cầu gia công trục dài, chi tiết cồng kềnh trong môi trường công nghiệp nặng.
Tốc Độ Vô Cấp Điện Tử E.V.S.
Trục chính được trang bị biến tần 20 HP (15 kW) kết hợp motor Y-A 15 HP (11.25 kW), cho phép điều chỉnh tốc độ vô cấp trên 4 dải: N1 20–109, N2 45–240, N3 140–740, N4 310–1600 vòng/phút. Khởi động êm, vận hành ổn định, giảm tải sốc cho hộp số.
Băng Máy Cứng Vững, Độ Bền Cao
Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48–55, kết hợp kết cấu 3 rãnh trượt (3V sliding ways) giúp bàn xe dao dịch chuyển ổn định, hấp thụ rung động hiệu quả trong suốt quá trình gia công. Độ rộng băng máy 400mm cho nền tảng chịu lực vượt trội.
Hệ Thống Bôi Trơn Cưỡng Bức Tự Động
Bơm bôi trơn cưỡng bức tự động và thủ công cung cấp dầu liên tục cho băng máy và bàn dao ngang. Bộ phân phối dầu có thể điều chỉnh linh hoạt để bôi trơn riêng băng máy, bàn dao ngang hoặc cả hai, kéo dài tuổi thọ các bề mặt trượt.
Khả Năng Gia Công Ren Đa Hệ
Máy hỗ trợ tiện ren hệ Anh 44 loại (dải 2–72 T.P.I.) và ren hệ Mét 39 loại (dải 0.2–14mm). Vít me đường kính Ø45mm, bước 4 T.P.I. (P = 6mm) đảm bảo độ chính xác ren cao và độ bền truyền động lâu dài.
Ứng Dụng Trong Gia Công Cơ Khí
SUN MASTER CH-22120V phù hợp cho các xưởng cơ khí hạng nặng, nhà máy chế tạo thiết bị công nghiệp, xưởng sửa chữa tàu thủy và các cơ sở gia công trục truyền động, xi lanh thủy lực, trục vít dài. Khoảng cách chống tâm 3000mm và đường kính tiện qua hầu máy lên đến Ø797mm cho phép xử lý các chi tiết có kích thước lớn mà nhiều máy tiện thông thường không đáp ứng được. Đây cũng là lựa chọn phù hợp cho các đơn vị gia công phụ tùng thay thế trong ngành năng lượng, xi măng, khai khoáng.
Tại Sao Chọn SUN MASTER CH-22120V?
Thứ nhất, máy được sản xuất bởi Shun Chuan Precision Machinery — nhà sản xuất máy tiện Đài Loan uy tín với hơn 30 năm kinh nghiệm, đáp ứng tiêu chuẩn CE theo yêu cầu. Thứ hai, toàn bộ chi tiết đúc được xử lý ủ khử ứng suất đúng quy trình, đảm bảo độ ổn định kết cấu lâu dài. Thứ ba, hệ thống E.V.S. kết hợp motor Y-A giúp khởi động mượt mà, giảm hao mòn cơ học và tiết kiệm điện năng so với máy hộp số thuần cơ. Thứ tư, MAZAKO là Tổng đại lý chính thức SUN MASTER tại Việt Nam, đảm bảo máy chính hãng, hỗ trợ kỹ thuật và phụ tùng thay thế đầy đủ.
- Lỗ trục chính Ø104mm (4.094 inch) — tiêu chuẩn ASA D1-11, phù hợp gia công phôi thanh đường kính lớn
- Băng máy tôi cứng HRC 48–55, mài phẳng chính xác, kết cấu 3V sliding ways chống rung hiệu quả
- Tốc độ vô cấp E.V.S. 4 dải: 20–1600 vòng/phút, biến tần 20 HP đảm bảo moment xoắn ổn định
- Bàn dao ngang hành trình 400mm, bàn dao dọc hành trình 228mm, bước tiến đa dạng
- Nòng ụ động Ø80mm, hành trình 250mm, côn MT. No. 5 — hỗ trợ khoan và chống tâm chi tiết nặng
- Phanh chân (foot brake pedal) tích hợp, mức ồn cực thấp, an toàn vận hành
- Toàn bộ vật đúc được ủ khử ứng suất đúng quy trình — đảm bảo độ chính xác hình học lâu dài
Phụ Kiện Tiêu Chuẩn Đi Kèm
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 đầu hợp kim carbide
- Ống lót trục chính MT. No. 7 x MT. No. 5
- Đế cân bằng máy 6–10 chiếc
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành và danh sách phụ tùng
- Vỏ máy toàn bộ (full length splash guard)
- Đèn làm việc
Nhận Báo Giá Máy Tiện SUN MASTER Chính Hãng
Liên hệ MAZAKO — Tổng đại lý SUN MASTER tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính tiện qua băng máy | 560 mm (22 inch) |
| Đường kính tiện qua hầu máy | Ø797 mm (31.37 inch) |
| Đường kính qua bàn dao ngang | Ø340 mm (13.38 inch) |
| Độ rộng hầu máy | 270 mm (10.63 inch) |
| Khoảng cách chống tâm | 3000 mm (120 inch) |
| Độ rộng băng máy tiện | 400 mm (15.75 inch) |
| Hành trình trượt bàn dao dọc | 228 mm (8.98 inch) |
| Hành trình trượt bàn dao ngang | 400 mm (15.75 inch) |
| Đầu trục chính | D1-11 |
| Ống lót trục chính | MT. No. 7 x MT. No. 5 |
| Đường kính lỗ trục chính | Ø104 mm (4.094 inch) |
| Số cấp tốc độ | 4 cấp |
| Dãy tốc độ trục chính (60 Hz) | Tốc độ vô cấp — N1: 20–109 R.P.M., N2: 45–240 R.P.M., N3: 140–740 R.P.M., N4: 310–1600 R.P.M. |
| Khả năng tiện ren hệ Anh | 44 loại / 2–72 T.P.I. |
| Khả năng tiện ren hệ Mét | 39 loại / 0.2–14 mm |
| Đường kính vít me | Ø45 mm (1.77 inch) |
| Bước vít me | 4 T.P.I., P = 6 mm |
| Bước tiến dao dọc | Mét: 0.035–0.98 mm/vòng; Inch: 0.0012–0.039 inch/vòng |
| Bước tiến dao ngang | Mét: 0.011–0.296 mm/vòng; Inch: 0.0004–0.0117 inch/vòng |
| Đường kính nòng Ụ động | Ø80 mm (3.15 inch) |
| Hành trình nòng Ụ động | 250 mm (10 inch) |
| Côn nòng Ụ động | MT. No. 5 |
| Công suất motor trục chính | 15 HP (11.25 kW) Motor + 20 HP (15 kW) Biến tần |
| Công suất motor tưới nguội | 1/8 HP |
| Khối lượng tịnh (xấp xỉ) | 3635 kg |
| Kích thước đóng gói (D x R x C) | 4755 x 1150 x 1700 mm (187.2 x 45.27 x 66.9 inch) |
Câu hỏi thường gặp
Máy tiện SUN MASTER CH-22120V phù hợp gia công chi tiết và vật liệu nào?
CH-22120V phù hợp gia công các chi tiết trục dài (đến 3000mm), trục truyền động, xi lanh thủy lực, bích nối đường kính lớn trên các vật liệu thông dụng như thép kết cấu, thép không gỉ, gang, nhôm và đồng. Đường kính tiện qua hầu máy Ø797mm cho phép xử lý các chi tiết dạng đĩa, bánh đà hoặc vỏ thiết bị cỡ lớn mà nhiều máy tiện thông thường không đáp ứng được.
Độ chính xác gia công và độ bền cơ học của CH-22120V đạt mức nào?
Băng máy được tôi cứng đạt HRC 48–55 và mài phẳng chính xác, kết hợp kết cấu 3V sliding ways giúp hấp thụ rung động hiệu quả. Toàn bộ chi tiết đúc gang được xử lý ủ khử ứng suất đúng quy trình, đảm bảo độ ổn định hình học lâu dài và duy trì độ chính xác gia công sau nhiều năm vận hành cường độ cao.
CH-22120V khác gì so với các model khác trong dòng SUN MASTER và lợi thế của thương hiệu này là gì?
CH-22120V thuộc dòng Variable Speed với hệ thống E.V.S. (tốc độ vô cấp điện tử), khác với các model All Gear-Head (hộp số bánh răng cấp tốc độ cố định) ở chỗ cho phép điều chỉnh tốc độ liên tục không bậc thang, phù hợp hơn cho gia công vật liệu đặc biệt hoặc bề mặt yêu cầu tốc độ cắt chính xác. Shun Chuan Precision Machinery thành lập năm 1994, chuyên sản xuất máy tiện Đài Loan với tiêu chuẩn CE, được đánh giá cao về độ bền cơ khí và chất lượng đúc gang.
Việc bảo trì CH-22120V có phức tạp không và tuổi thọ máy thực tế là bao lâu?
Máy trang bị hệ thống bôi trơn cưỡng bức tự động cho băng máy và bàn dao ngang, giảm đáng kể công bảo trì định kỳ so với bôi trơn thủ công. Với băng máy tôi HRC 48–55, vít me Ø45mm và kết cấu đúc gang khử ứng suất, tuổi thọ cơ học của máy trong điều kiện vận hành đúng quy trình thường đạt 15–20 năm. Bộ phận tiêu hao như dầu bôi trơn và bộ lọc cần kiểm tra định kỳ theo hướng dẫn trong sách vận hành đi kèm.
Đặt hàng SUN MASTER CH-22120V tại MAZAKO như thế nào và thời gian giao hàng là bao lâu?
MAZAKO là Tổng đại lý chính thức SUN MASTER tại Việt Nam, tiếp nhận đơn hàng qua website maytienmini.vn hoặc liên hệ trực tiếp bộ phận kinh doanh để được báo giá và tư vấn cấu hình phù hợp. Thời gian giao hàng phụ thuộc vào tình trạng tồn kho và địa điểm lắp đặt — MAZAKO hỗ trợ vận chuyển, lắp đặt, chạy thử và đào tạo vận hành tại xưởng khách hàng trên toàn quốc.
