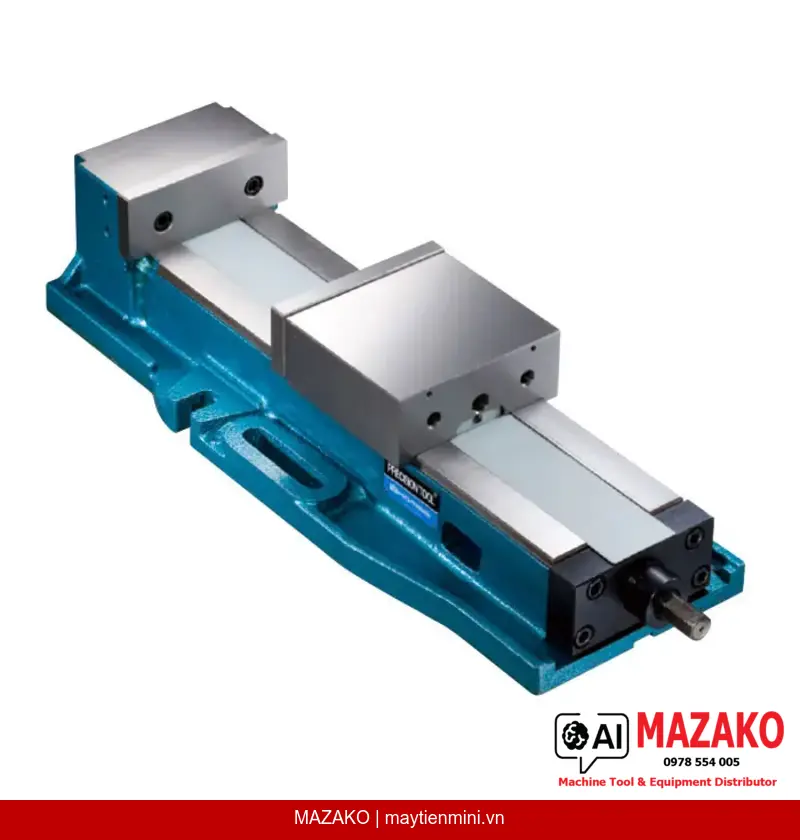

Ê tô góc cố định chính xác mở rộng Homge HEAV-160
Ê tô góc cố định chính xác loại mở rộng HOMGE HEAV-160, độ mở tối đa 340mm, kẹp ngoài đến 480mm, cơ cấu Angle-Lock giữ hàm song song chính xác, vật liệu gang cầu FCD 60 nhiệt luyện HRC 50.
Mô tả sản phẩm
Ê tô góc cố định chính xác loại mở rộng HOMGE HEAV-160 được thiết kế cho các trung tâm gia công CNC đòi hỏi độ chính xác cao và khả năng kẹp phôi khổ lớn. Sản phẩm kế thừa toàn bộ tính năng của dòng HMAV với vít me kẹp tiêu chuẩn, bổ sung thiết kế Super-Open cho phép độ mở lên đến 340mm và kẹp ngoài tối đa 480mm. Cơ cấu Angle-Lock độc quyền đảm bảo hàm kẹp luôn song song, giữ phôi chính xác trong suốt chu kỳ gia công.
Độ mở vượt trội — Super-Open
Độ mở hàm tiêu chuẩn đạt 340mm, khi lắp hàm kẹp phía ngoài (front-mounting) tăng lên tối đa 480mm, đáp ứng gia công phôi khổ lớn trên máy phay CNC cỡ lớn.
Cơ cấu Angle-Lock chính xác
Cơ cấu khóa góc tạo lực ép xuống trên hàm di động trong quá trình kẹp, đảm bảo độ song song giữa hai hàm và giữ phôi không bị nhấc lên — yếu tố then chốt trong gia công chính xác.
Vật liệu gang cầu FCD 60 nhiệt luyện
Thân ê tô đúc từ gang cầu FCD 60 có độ bền cơ học cao, nhiệt luyện đạt HRC 50, chịu tải trọng lớn và mài mòn trong môi trường gia công liên tục.
Kích thước chuẩn hóa, lắp đặt linh hoạt
Chiều rộng hàm 192mm, khoảng cách định vị I đạt 141 ±0.01mm, khoảng cách F đạt 85 ±0.01mm — dễ dàng tích hợp vào hệ thống gá kẹp hiện có của trung tâm gia công CNC.
Ứng dụng trong gia công CNC
HOMGE HEAV-160 phù hợp với các trung tâm gia công CNC 3 trục và 4 trục cỡ trung đến lớn, đặc biệt khi gia công phôi dạng tấm, khối hộp hoặc chi tiết có chiều rộng lớn hơn 200mm. Ê tô được sử dụng rộng rãi trong gia công khuôn mẫu, chi tiết máy móc công nghiệp, linh kiện hàng không và các chi tiết cơ khí chính xác yêu cầu độ lặp lại vị trí cao.
Tại sao chọn HOMGE HEAV-160?
HOMGE thành lập năm 1978 tại Đài Trung, Đài Loan với hơn 45 năm kinh nghiệm sản xuất dụng cụ kẹp chặt chính xác, nắm giữ 30+ bằng sáng chế và đạt chứng nhận ISO. HEAV-160 nổi bật nhờ: (1) thiết kế Super-Open độc quyền cho phép kẹp phôi khổ lớn mà không cần thay đổi thiết lập máy; (2) cơ cấu Angle-Lock đảm bảo hàm kẹp luôn song song, loại bỏ sai số do hàm bị nghiêng; (3) vật liệu FCD 60 nhiệt luyện HRC 50 đảm bảo tuổi thọ cao trong môi trường sản xuất liên tục; (4) dung sai định vị ±0.01mm đáp ứng tiêu chuẩn gia công chính xác cấp cao.
- Độ mở hàm 340mm, kẹp ngoài tối đa 480mm
- Cơ cấu Angle-Lock chống nhấc phôi, giữ hàm song song
- Vật liệu gang cầu FCD 60 nhiệt luyện HRC 50
- Dung sai định vị F: 85 ±0.01mm, I: 141 ±0.01mm
- Chiều rộng hàm 192mm, trọng lượng 50kg
- Vít me kẹp tiêu chuẩn, vận hành ổn định, bảo trì đơn giản
- Xuất xứ Đài Loan, 45+ năm kinh nghiệm, ISO certified
Nhận báo giá ê tô HOMGE chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vật liệu | Gang cầu FCD 60 |
| Độ cứng | HRC 50 |
| A | 19mm |
| B | 15mm |
| C | 18mm |
| D — Chiều rộng hàm kẹp | 192mm |
| F | 85 ±0.01mm |
| G | 140mm |
| I | 141 ±0.01mm |
| J | 683mm |
| K | 628mm |
| L | 240mm |
| Độ mở hàm (M) | 340mm |
| Dải độ mở hàm kẹp ngoài (M1) | 140–480mm |
| Trọng lượng | 50kg |
Câu hỏi thường gặp
HOMGE HEAV-160 phù hợp với loại máy phay CNC nào?
HEAV-160 phù hợp với các trung tâm gia công CNC 3 trục và 4 trục cỡ trung đến lớn có bàn máy đủ rộng để lắp ê tô dài 683mm. Với độ mở tối đa 340mm (kẹp ngoài 480mm), sản phẩm đặc biệt hiệu quả khi gia công phôi khổ lớn, phôi dạng tấm hoặc chi tiết hộp trong ngành khuôn mẫu và cơ khí chính xác.
Độ chính xác định vị của HEAV-160 đạt mức nào?
HEAV-160 có dung sai định vị F đạt 85 ±0.01mm và I đạt 141 ±0.01mm, đảm bảo độ lặp lại vị trí cao trong các chu kỳ kẹp phôi liên tiếp. Cơ cấu Angle-Lock tạo lực ép xuống trên hàm di động, loại bỏ hiện tượng hàm bị nghiêng hoặc phôi bị nhấc lên — yếu tố quan trọng khi gia công bề mặt yêu cầu độ phẳng và độ song song cao.
HEAV-160 khác gì so với dòng HMAV của HOMGE?
HEAV-160 có cùng thiết kế cơ học, vật liệu FCD 60 HRC 50 và cơ cấu Angle-Lock như dòng HMAV, nhưng sử dụng vít me kẹp tiêu chuẩn thay vì hệ thống Multi-Power. Điều này giúp HEAV-160 có cấu trúc đơn giản hơn, dễ bảo trì hơn và phù hợp với các ứng dụng không yêu cầu lực kẹp cực cao từ hệ thống cường lực.
Bảo trì ê tô HEAV-160 như thế nào và tuổi thọ ra sao?
Vít me kẹp tiêu chuẩn trên HEAV-160 cần được bôi trơn định kỳ bằng mỡ chịu tải sau mỗi ca làm việc nặng. Thân gang cầu FCD 60 nhiệt luyện HRC 50 có khả năng chịu mài mòn và chịu tải cao, đảm bảo tuổi thọ dài trong môi trường sản xuất liên tục. Bề mặt hàm kẹp cần được vệ sinh phoi và dung dịch cắt gọt sau mỗi ca sản xuất để duy trì độ chính xác.
Đặt hàng HOMGE HEAV-160 tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
MAZAKO là nhà phân phối chính hãng HOMGE tại Việt Nam, có thể cung cấp HEAV-160 kèm chứng từ xuất xứ Đài Loan và bảo hành chính hãng. Quý khách có thể liên hệ trực tiếp qua website maytienmini.vn để được báo giá, tư vấn kỹ thuật và xác nhận thời gian giao hàng phù hợp với kế hoạch sản xuất của nhà máy.
