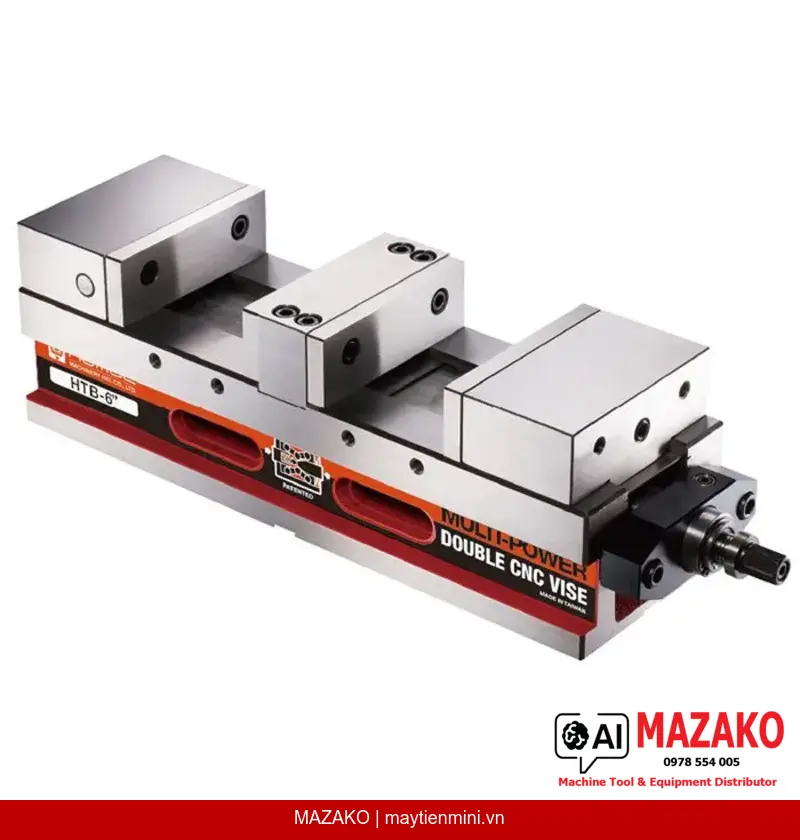

Ê Tô CNC Kép Cường Lực Homge HTB-6 – Kẹp 2 Phôi, Lực Kẹp 4500kg
Ê tô CNC kép cường lực HOMGE HTB-6, kẹp đồng thời 2 phôi lệch kích thước tối đa 25mm, lực kẹp 4500kg, hệ thống khóa góc tự định vị, độ mở 120mm, trọng lượng 62kg.
Mô tả sản phẩm
Ê tô CNC kép cường lực HOMGE HTB-6 được thiết kế chuyên biệt cho các trung tâm gia công CNC yêu cầu năng suất cao, cho phép kẹp đồng thời 2 phôi có kích thước chênh lệch tối đa 25mm trong một lần gá. Cơ cấu lò xo đặc biệt bù dung sai tự động đến 5mm, kết hợp hệ thống khóa góc (Angle-Lock) kéo phôi xuống chính xác — giúp rút ngắn thời gian gá đặt và đảm bảo độ lặp lại vị trí cao trên mỗi chu kỳ gia công.
Lực kẹp cường lực
Lực kẹp tối đa đạt 4500kg (tương ứng cấu hình đầy tải), với các mức 3500kg và 2500kg linh hoạt theo yêu cầu gia công. Thích hợp cho phay nặng, cắt gọt vật liệu cứng.
Cơ cấu lò xo bù dung sai tự động
Thiết bị lò xo đặc biệt cho phép bù dung sai phôi lên đến 5mm, tự động định vị và kẹp chặt nhanh — giảm thiểu thao tác chỉnh thủ công, tăng tốc độ gá đặt hàng loạt.
Hệ thống khóa góc (Angle-Lock) tích hợp
Thiết kế khóa góc compact tự động kéo phôi áp sát xuống bề mặt hàm kẹp, đảm bảo độ song song và độ phẳng tiếp xúc, loại bỏ hiện tượng nhấc phôi khi gia công.
Vật liệu gang cầu FCD 60 độ cứng HRC 50
Thân ê tô đúc từ gang cầu FCD 60 cấp cao, nhiệt luyện đạt HRC 50, đảm bảo độ cứng vững kết cấu, chống rung động tốt trong điều kiện gia công liên tục.
Ứng dụng trong gia công CNC
HOMGE HTB-6 phù hợp với các trung tâm gia công CNC 3 trục, 4 trục cỡ trung và lớn. Ứng dụng tiêu biểu gồm: gia công hàng loạt chi tiết khuôn mẫu, chi tiết cơ khí chính xác có kích thước phôi dao động, hoặc khi cần kẹp 2 phôi cùng lúc để tối ưu thời gian máy chạy. Chiều cao lắp đặt cố định cho phép ghép nhiều ê tô HTB-6 song song trên bàn máy mà không cần chỉnh lại chiều cao.
Tại sao chọn HOMGE HTB-6?
HOMGE sản xuất tại Đài Trung, Đài Loan từ năm 1978 với hơn 30 bằng sáng chế, đạt chứng nhận ISO và D-U-N-S. HTB-6 nổi bật với: (1) Kẹp kép 2 phôi lệch kích thước — tối đa hóa năng suất máy; (2) Hệ thống Angle-Lock độc quyền đảm bảo phôi không bị nhấc, tăng độ chính xác gia công; (3) Tấm che trục vít kép (Double Leadscrew Covers) bảo vệ cơ cấu dẫn động khỏi phoi bào; (4) Chiều cao cố định, dễ dàng tổ hợp nhiều ê tô mà không cần điều chỉnh thêm.
- Kẹp đồng thời 2 phôi, chênh lệch kích thước tối đa 25mm
- Lực kẹp tối đa 4500kg — phù hợp gia công nặng
- Cơ cấu lò xo bù dung sai tự động đến 5mm
- Hệ thống Angle-Lock kéo phôi xuống chính xác, chống nhấc phôi
- Tấm che trục vít kép bảo vệ khỏi phoi và dầu cắt
- Chiều cao cố định, ghép nhiều ê tô dễ dàng trên bàn máy
- Thân gang cầu FCD 60, độ cứng HRC 50 — bền bỉ, chống rung tốt
Nhận báo giá ê tô HOMGE chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vật liệu | Gang cầu FCD 60 |
| Độ cứng | HRC 50° |
| Kích thước A | 168mm |
| Kích thước B | 115 ± 0.01mm |
| Độ mở hàm kẹp (C) | 120mm |
| Kích thước D | 260mm |
| Kích thước E | 18mm |
| Kích thước F | 520mm |
| Kích thước G | 632mm |
| Chiều rộng hàm kẹp (H) | 161mm |
| Kích thước I | 19mm |
| Kích thước J | 15mm |
| Kích thước K | 53mm |
| Trọng lượng | 62kg |
| Lực kẹp | 4500kg / 3500kg / 2500kg |
Câu hỏi thường gặp
Ê tô HTB-6 phù hợp với loại máy và kích thước bàn máy nào?
HOMGE HTB-6 phù hợp với các trung tâm gia công CNC 3 trục và 4 trục có bàn máy từ cỡ trung trở lên, do tổng chiều dài 632mm và trọng lượng 62kg. Chiều cao cố định cho phép lắp song song nhiều ê tô trên cùng một bàn máy mà không cần căn chỉnh lại, lý tưởng cho các máy có hành trình bàn dài hoặc pallet kích thước lớn.
Lực kẹp 4500kg/3500kg/2500kg được áp dụng trong trường hợp nào?
Mức lực kẹp 4500kg là lực tối đa khi sử dụng cờ lê siết đầy tải, phù hợp gia công phay nặng vật liệu cứng như thép hợp kim. Mức 3500kg và 2500kg áp dụng cho gia công trung bình hoặc khi phôi mỏng, yêu cầu tránh biến dạng bề mặt. Cơ cấu lò xo bù dung sai 5mm đảm bảo lực kẹp phân bố đều trên cả 2 phôi cùng lúc.
Hệ thống Angle-Lock của HTB-6 khác gì so với ê tô CNC thông thường?
Hệ thống Angle-Lock tích hợp trong HTB-6 tự động kéo phôi ép chặt xuống bề mặt hàm kẹp khi siết, loại bỏ hiện tượng phôi bị nhấc lên — vốn là nguyên nhân gây sai số kích thước trong gia công phay. Không như ê tô thông thường chỉ kẹp ngang, Angle-Lock đảm bảo tiếp xúc phẳng đồng đều, cải thiện độ lặp lại vị trí qua nhiều lần gá đặt.
Tấm che trục vít kép có ảnh hưởng đến việc bảo trì không? Tuổi thọ ê tô như thế nào?
Tấm che trục vít kép (Double Leadscrew Covers) của HTB-6 ngăn phoi bào và dung dịch cắt xâm nhập vào cơ cấu dẫn động, kéo dài tuổi thọ trục vít và giảm tần suất bảo trì. Thân gang cầu FCD 60 độ cứng HRC 50 đảm bảo độ bền cơ học cao trong điều kiện sản xuất liên tục. HOMGE sản xuất tại Đài Loan với tiêu chuẩn ISO, tuổi thọ thiết kế phù hợp môi trường gia công công nghiệp.
Đặt hàng HOMGE HTB-6 tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
MAZAKO là nhà phân phối chính hãng HOMGE tại Việt Nam, quý khách có thể liên hệ trực tiếp qua website maytienmini.vn để nhận báo giá và tư vấn kỹ thuật. Thời gian giao hàng phụ thuộc vào tình trạng kho — đội ngũ kỹ thuật MAZAKO sẽ xác nhận cụ thể và hỗ trợ lựa chọn cấu hình phù hợp với yêu cầu máy và phôi của nhà máy.
