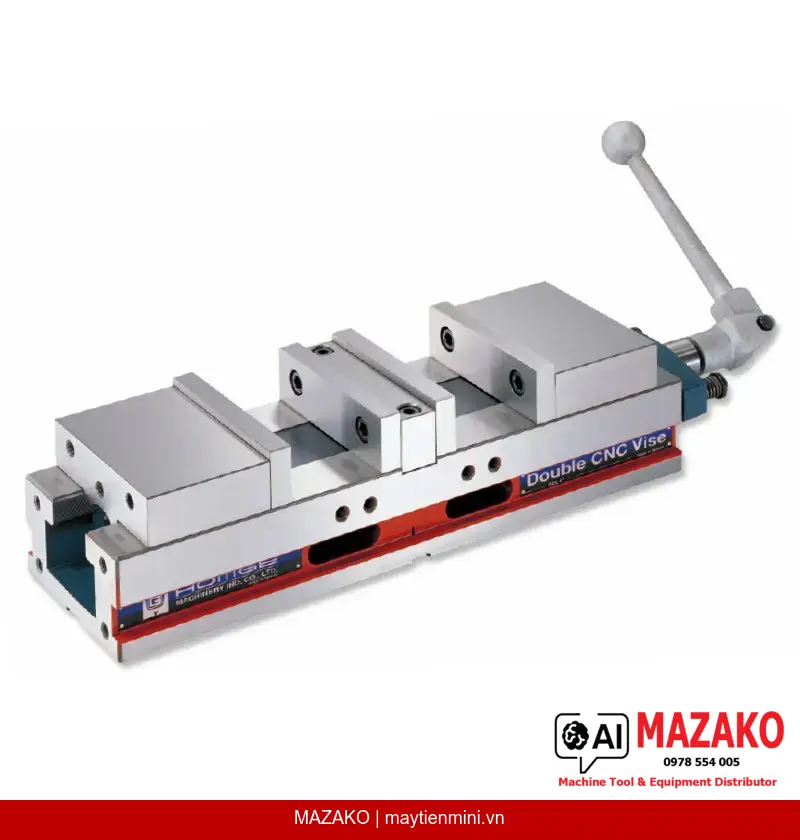

Ê Tô CNC Kép Chính Xác HOMGE HDL-6 – Kẹp 2 Phôi Cùng Lúc
Ê tô CNC kép HOMGE HDL-6, kẹp đồng thời 2 phôi kích thước khác nhau, độ mở 80mm, vật liệu gang cầu FCD 55, độ cứng HRC 50. Tối ưu năng suất trung tâm gia công CNC.
Mô tả sản phẩm
Ê tô CNC kép HOMGE HDL-6 được thiết kế để tối đa hóa năng suất kẹp phôi trên trung tâm gia công CNC bằng cách kẹp đồng thời 2 chi tiết trong một lần gá. Thiết kế kết cấu nhỏ gọn cho phép lắp nhiều ê tô liên tiếp trên bàn máy, đồng thời hàm kẹp trung tâm có thể tháo rời để kẹp phôi có kích thước lớn hơn với chế độ tự định tâm.
Kẹp 2 phôi kích thước khác nhau
HDL-6 cho phép kẹp đồng thời 2 phôi có kích thước không đồng đều, chênh lệch độ mở tối đa 70mm, giúp linh hoạt trong sản xuất nhiều chủng loại chi tiết cùng lúc.
Cơ cấu lò xo dung sai nhanh ±5mm
Thiết bị lò xo đặc biệt (SPRING DEVICE) tích hợp cho phép bù dung sai kích thước phôi lên đến 5mm, giúp định vị và kẹp chặt nhanh chóng mà không cần điều chỉnh lại; khi dung sai vượt 5mm, vít điều chỉnh được sử dụng để hiệu chỉnh chính xác.
Vật liệu và độ cứng cao cấp
Thân ê tô đúc từ gang cầu FCD 55, bề mặt hàm kẹp được nhiệt luyện đạt độ cứng HRC 50, đảm bảo độ bền, chống mài mòn và duy trì độ chính xác lâu dài trong môi trường gia công liên tục.
Chế độ tự định tâm khi tháo hàm giữa
Khi tháo hàm kẹp trung tâm, HDL-6 chuyển sang chế độ tự định tâm (self-centering), phù hợp kẹp các phôi có kích thước lớn hơn mà vẫn đảm bảo tâm kẹp chính xác, độ lặp lại vị trí cao.
Ứng dụng trong gia công CNC
HOMGE HDL-6 phù hợp với các trung tâm gia công CNC 3 trục và 4 trục yêu cầu năng suất cao theo mô hình sản xuất hàng loạt. Ê tô kép đặc biệt hiệu quả khi gia công các chi tiết cơ khí chính xác dạng nhỏ và trung bình như block nhôm, thép kết cấu, chi tiết khuôn mẫu – nơi cần gá nhiều phôi cùng lúc để tối ưu thời gian máy chạy (spindle time). Thiết kế nhỏ gọn cho phép xếp nhiều ê tô HDL-6 liên tiếp trên bàn máy dài, phù hợp cấu hình multi-vise trong sản xuất loạt lớn.
Tại sao chọn HOMGE HDL-6?
HOMGE là nhà sản xuất phụ kiện máy phay CNC hàng đầu Đài Loan với hơn 45 năm kinh nghiệm, đạt chứng nhận ISO và nắm giữ hơn 30 bằng sáng chế (bao gồm Patent 126219, M307481 cho HDL-6). Gang cầu FCD 55 kết hợp nhiệt luyện HRC 50 cho tuổi thọ vượt trội. Cơ cấu lò xo bù dung sai 5mm độc quyền giúp giảm thời gian gá đặt. Hàm kẹp giữa tháo rời linh hoạt, mở rộng phạm vi ứng dụng không cần thay ê tô. MAZAKO là nhà phân phối chính hãng HOMGE tại Việt Nam, đảm bảo hàng thật và hỗ trợ kỹ thuật đầy đủ.
- Kẹp đồng thời 2 phôi kích thước khác nhau, chênh lệch độ mở tối đa 70mm
- Cơ cấu lò xo bù dung sai phôi ±5mm, tăng tốc độ gá đặt
- Hàm kẹp trung tâm tháo rời, chuyển chế độ tự định tâm linh hoạt
- Vật liệu gang cầu FCD 55, độ cứng HRC 50 – bền, chống mài mòn cao
- Thiết kế nhỏ gọn, có thể lắp nhiều ê tô liên tiếp trên bàn máy
- Phụ kiện tiêu chuẩn đi kèm: 2 chêm căn chỉnh, 4 cầu kẹp, 1 tay quay
- Tùy chọn hàm mềm (Soft Jaws) 4 chiếc/bộ để gia công chi tiết đặc biệt
Nhận báo giá ê tô HOMGE chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vật liệu | Gang cầu FCD 55 |
| Độ cứng | HRC 50° |
| Bằng sáng chế | 126219, M307481 |
| A | 118mm |
| B | 80mm |
| Độ mở hàm kẹp (C) | 80 ±0.01mm |
| D | 100mm |
| E | 270mm |
| F | 18mm |
| G | 517mm |
| H | 615mm |
| I | 154mm |
| J | 19mm |
| Trọng lượng | 46kg |
Câu hỏi thường gặp
Ê tô HOMGE HDL-6 phù hợp với loại máy và trung tâm gia công nào?
HDL-6 được thiết kế cho các trung tâm gia công CNC 3 trục và 4 trục có bàn máy nằm ngang hoặc thẳng đứng. Kết cấu nhỏ gọn cho phép xếp nhiều ê tô liên tiếp trên bàn máy, đặc biệt hiệu quả trong các dây chuyền gia công loạt lớn với yêu cầu gá nhiều phôi cùng lúc để tối ưu thời gian chạy trục chính.
Độ chính xác kẹp và dung sai kích thước phôi của HDL-6 là bao nhiêu?
HDL-6 đạt độ mở hàm kẹp 80 ±0.01mm, đảm bảo độ chính xác định vị cao cho từng phôi. Cơ cấu lò xo tích hợp cho phép bù dung sai kích thước phôi lên đến 5mm, giúp định vị nhanh mà không cần điều chỉnh thủ công; khi dung sai phôi vượt 5mm, vít điều chỉnh chuyên dụng được sử dụng để hiệu chỉnh lại.
Ưu điểm của HDL-6 so với ê tô CNC đơn thông thường là gì?
HDL-6 kẹp đồng thời 2 phôi có kích thước khác nhau với chênh lệch độ mở tối đa 70mm, tăng gấp đôi năng suất so với ê tô đơn truyền thống mà không tốn thêm diện tích bàn máy. Hàm kẹp trung tâm có thể tháo rời để chuyển sang chế độ tự định tâm, mở rộng phạm vi ứng dụng mà không cần đổi ê tô. Xuất xứ Đài Loan với hơn 45 năm kinh nghiệm, đạt ISO và có bằng sáng chế riêng (Patent 126219, M307481).
Bảo trì ê tô HDL-6 như thế nào và tuổi thọ sử dụng có cao không?
Thân ê tô đúc từ gang cầu FCD 55, bề mặt hàm kẹp nhiệt luyện HRC 50 nên khả năng chống mài mòn cao, phù hợp môi trường gia công liên tục. Việc bảo trì chủ yếu bao gồm vệ sinh định kỳ, tra dầu bôi trơn cơ cấu vít me và kiểm tra độ song song hàm kẹp. Khi cần thay thế, hàm mềm (Soft Jaws) tùy chọn 4 chiếc/bộ có sẵn tại MAZAKO.
Đặt hàng HOMGE HDL-6 tại MAZAKO như thế nào và thời gian giao hàng bao lâu?
MAZAKO là nhà phân phối chính hãng HOMGE tại Việt Nam, cung cấp ê tô HDL-6 kèm đầy đủ phụ kiện tiêu chuẩn (2 chêm căn chỉnh, 4 cầu kẹp, 1 tay quay) và hỗ trợ kỹ thuật sau bán hàng. Khách hàng có thể liên hệ trực tiếp qua website maytienmini.vn hoặc bộ phận kinh doanh MAZAKO để nhận báo giá và tư vấn thời gian giao hàng cụ thể tùy theo số lượng đặt hàng.
