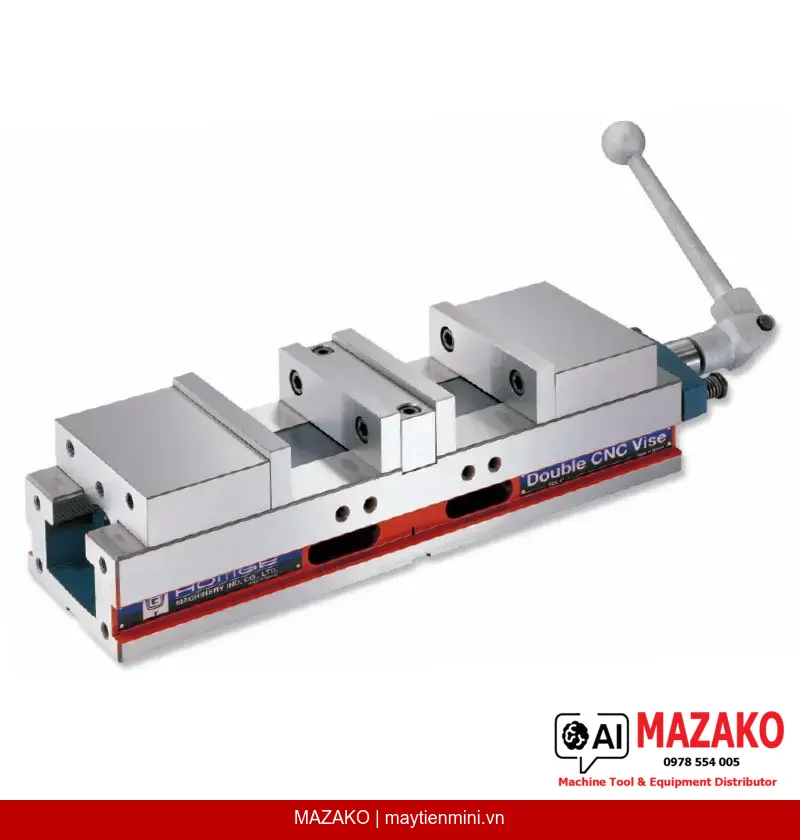

Ê Tô CNC Kép Chính Xác Homge HDL-4 — Kẹp 2 Phôi Cùng Lúc
Ê tô CNC kép Homge HDL-4 kẹp đồng thời 2 phôi (có thể khác kích thước), hàm kẹp rộng 200mm, vật liệu gang cầu FCD 55 HRC 50°, thiết kế nhỏ gọn cho trung tâm gia công CNC.
Mô tả sản phẩm
Ê tô CNC kép Homge HDL-4 được thiết kế để tăng năng suất kẹp phôi trên trung tâm gia công CNC bằng cách kẹp đồng thời 2 chi tiết trong một lần gá. Sản phẩm được làm từ gang cầu FCD 55 với độ cứng HRC 50°, đảm bảo độ bền cao và độ chính xác ổn định trong môi trường gia công liên tục. Thiết kế nhỏ gọn cho phép lắp nhiều ê tô cạnh nhau trên cùng bàn máy, tối ưu diện tích làm việc.
Kẹp 2 Phôi Cùng Lúc
HDL-4 kẹp được 2 chi tiết có kích thước khác nhau trong một lần gá, độ chênh lệch độ mở tối đa lên đến 70mm. Thiết bị lò xo đặc biệt cho phép bù dung sai phôi đến 5mm, hỗ trợ định vị và kẹp nhanh mà không cần điều chỉnh lại.
Hàm Kẹp Trung Tâm Tháo Rời
Hàm kẹp trung tâm có thể tháo rời để kẹp các phôi kích thước lớn hơn. Khi tháo hàm giữa, ê tô tự chuyển sang chế độ tự định tâm (self-centering), thuận tiện cho các chi tiết cần định vị đối xứng.
Vật Liệu và Độ Cứng Cao Cấp
Thân ê tô đúc từ gang cầu FCD 55, bề mặt nhiệt luyện đạt HRC 50°. Cấu trúc vật liệu này đảm bảo khả năng chịu lực kẹp lớn, chống mài mòn tốt và duy trì độ chính xác sau nhiều chu kỳ sử dụng.
Thiết Kế Nhỏ Gọn, Lắp Đặt Linh Hoạt
Chiều rộng hàm kẹp 92mm, chiều dài tổng thể 480mm, trọng lượng 20kg. Kích thước nhỏ gọn cho phép xếp nhiều ê tô song song trên bàn máy phay CNC, tăng số lượng phôi gia công mỗi ca mà không tốn thêm diện tích.
Ứng dụng trong gia công CNC
Ê tô CNC kép HDL-4 phù hợp với các trung tâm gia công CNC 3 trục và 4 trục, đặc biệt hiệu quả trong sản xuất hàng loạt các chi tiết nhỏ và trung bình. Sản phẩm được ứng dụng rộng rãi trong gia công khuôn mẫu, chi tiết cơ khí chính xác, phụ tùng ô tô và các ngành đòi hỏi năng suất kẹp phôi cao. Khả năng kẹp 2 phôi khác kích thước trong một lần gá giúp giảm thời gian thay đổi gá đặt, nâng cao hiệu suất máy.
Tại sao chọn HOMGE HDL-4?
HOMGE là nhà sản xuất phụ kiện máy phay CNC hàng đầu Đài Loan với hơn 45 năm kinh nghiệm, đạt chứng nhận ISO và sở hữu trên 30 bằng sáng chế toàn cầu. HDL-4 được bảo hộ bởi bằng sáng chế số 126219 và M307481, khẳng định tính độc quyền về giải pháp kẹp kép. Vật liệu FCD 55 và nhiệt luyện HRC 50° đảm bảo tuổi thọ vượt trội so với ê tô thông thường. Cơ cấu lò xo bù dung sai 5mm tích hợp sẵn giúp rút ngắn thời gian chuẩn bị phôi đáng kể trong môi trường sản xuất liên tục.
- Kẹp đồng thời 2 phôi có kích thước khác nhau, độ chênh lệch độ mở tối đa 70mm
- Hàm kẹp trung tâm tháo rời, chuyển sang chế độ tự định tâm khi cần
- Cơ cấu lò xo đặc biệt bù dung sai phôi đến 5mm, định vị và kẹp nhanh
- Vật liệu gang cầu FCD 55, độ cứng bề mặt HRC 50°
- Chiều rộng hàm kẹp 200mm, tổng chiều dài 480mm, trọng lượng 20kg
- Bằng sáng chế số 126219 và M307481 — thiết kế độc quyền HOMGE
- Phụ kiện đi kèm: 2 nêm định vị, 4 cầu kẹp, 1 tay cầm — hàm mềm tùy chọn thêm
Nhận báo giá ê tô HOMGE chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Vật liệu | Gang cầu FCD 55 |
| Độ cứng | HRC 50° |
| Bằng sáng chế | 126219, M307481 |
| A — Chiều rộng hàm kẹp | 92mm |
| B | 63mm |
| C — Độ mở hàm kẹp | 63 ±0.01mm |
| D | 74mm |
| E — Chiều rộng bàn kẹp | 200mm |
| F | 18mm |
| G | 395mm |
| H — Chiều dài tổng thể | 480mm |
| I | 104mm |
| J | 14mm |
| Trọng lượng | 20kg |
Câu hỏi thường gặp
Ê tô HDL-4 phù hợp với loại trung tâm gia công CNC nào?
HDL-4 phù hợp với các trung tâm gia công CNC 3 trục và 4 trục có bàn máy tiêu chuẩn. Thiết kế nhỏ gọn với chiều dài tổng 480mm và trọng lượng 20kg cho phép lắp song song nhiều ê tô trên cùng bàn máy phay, đặc biệt hiệu quả trong sản xuất hàng loạt chi tiết nhỏ và trung bình.
Cơ cấu lò xo bù dung sai 5mm hoạt động như thế nào trong thực tế?
Thiết bị lò xo đặc biệt tích hợp trong HDL-4 tự động bù sự chênh lệch kích thước giữa 2 phôi lên đến 5mm mà không cần điều chỉnh vít. Nếu dung sai phôi vượt quá 5mm, người vận hành cần điều chỉnh vít điều chỉnh đi kèm. Cơ cấu này giúp rút ngắn đáng kể thời gian định vị và kẹp phôi trong sản xuất liên tục.
Lợi thế của HDL-4 so với ê tô CNC đơn thông thường là gì?
HDL-4 kẹp đồng thời 2 chi tiết có kích thước khác nhau trong một lần gá, giúp tăng gấp đôi công suất gia công mà không cần thêm bàn máy. Khi tháo hàm kẹp trung tâm, ê tô chuyển sang chế độ tự định tâm, linh hoạt hơn so với ê tô đơn. Vật liệu FCD 55 nhiệt luyện HRC 50° và thiết kế được bảo hộ bằng sáng chế của HOMGE đảm bảo độ bền và độ chính xác vượt trội.
Ê tô HDL-4 cần bảo trì như thế nào và tuổi thọ ra sao?
Thân ê tô làm từ gang cầu FCD 55 nhiệt luyện HRC 50° có khả năng chống mài mòn cao. Bảo trì định kỳ bao gồm bôi trơn trục vít và rãnh trượt hàm di động, vệ sinh phoi bám sau mỗi ca sản xuất. Với vật liệu và công nghệ chế tạo của HOMGE — nhà sản xuất hơn 45 năm kinh nghiệm, ISO certified — tuổi thọ sản phẩm đạt mức công nghiệp trong điều kiện sử dụng và bảo trì đúng quy trình.
Làm thế nào để đặt hàng ê tô Homge HDL-4 tại MAZAKO và thời gian giao hàng là bao lâu?
MAZAKO là nhà phân phối chính hãng HOMGE tại Việt Nam, có thể liên hệ trực tiếp qua website maytienmini.vn để được tư vấn kỹ thuật và nhận báo giá chính xác. Thời gian giao hàng phụ thuộc vào tình trạng tồn kho và địa điểm giao nhận — đội ngũ kỹ thuật MAZAKO sẽ xác nhận cụ thể sau khi tiếp nhận yêu cầu.
