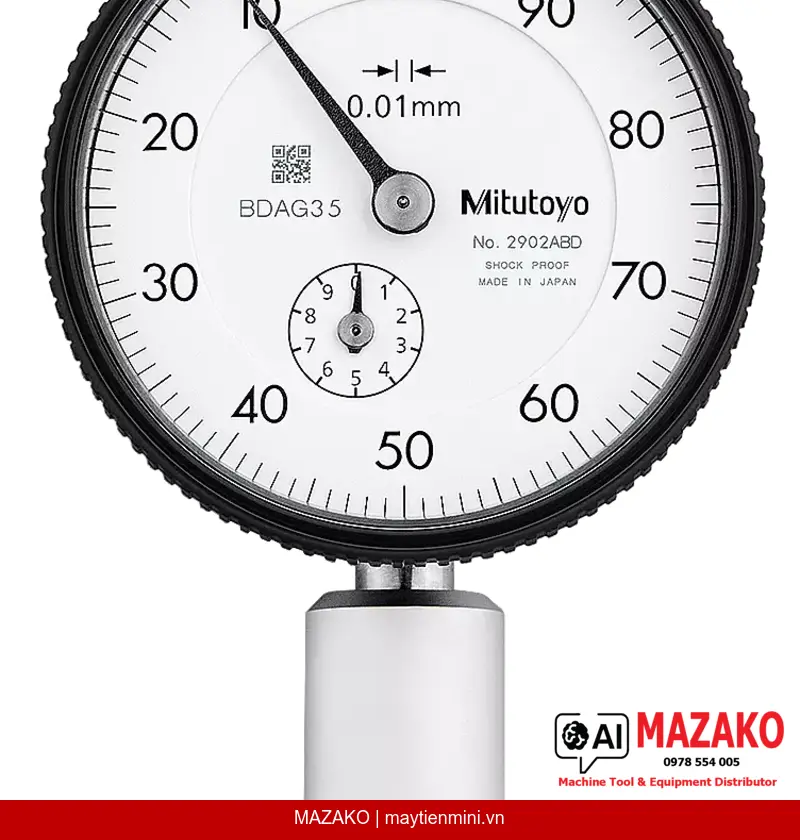

Đồng Hồ So Đo Sâu Mitutoyo 7224A – Đế Tròn, Độ Chia 0,01 mm
Đồng hồ so đo sâu Mitutoyo 7224A kiểu đế tròn, độ chia 0,01 mm, hành trình 10 mm, độ chính xác ±15 µm. Mặt đế được tôi cứng, mài phẳng chính xác, độ phẳng đế 5 µm.
Mô tả sản phẩm
Đồng hồ so đo sâu Mitutoyo 7224A là dòng thiết bị đo sâu kiểu đế tròn (round base) sử dụng cơ chế cơ khí kim chỉ (analog), được thiết kế cho các ứng dụng kiểm tra chiều sâu rãnh, bậc và lỗ trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác cao. Mã số 7224A đến từ thương hiệu Mitutoyo — tiêu chuẩn vàng trong ngành đo lường chính xác toàn cầu.
Đế tròn tôi cứng, mài phẳng vi tinh
Mặt đế chuẩn được tôi cứng (hardened), mài chính xác và xử lý micro-lapped, đảm bảo độ phẳng đế đạt 5 µm — nền tảng cho phép đo ổn định, lặp lại cao trên bàn máp hoặc bề mặt chuẩn.
Độ chia 0,01 mm, hành trình 10 mm
Vạch chia 0,01 mm cho phép đọc giá trị trực quan nhanh chóng. Hành trình đo 10 mm phù hợp với đa dạng chi tiết cơ khí thông thường trong kiểm tra QC xưởng sản xuất.
Đầu đo bi cầu carbide R = 1,5 mm
Đầu đo dạng bi cầu (ball tip) bằng carbide mã 21JAA224 với bán kính R = 1,5 mm giúp tiếp xúc điểm chính xác, chịu mài mòn tốt, phù hợp đo sâu rãnh và lỗ có đường kính nhỏ.
Tích hợp đồng hồ so No. 2902AB
Bộ sản phẩm đi kèm đồng hồ so số hiệu 2902AB lắp sẵn trên đế tròn, sẵn sàng sử dụng ngay sau khi mở hộp, tiết kiệm thời gian lắp đặt và hiệu chuẩn ban đầu.
Ứng dụng trong kiểm tra chất lượng sản xuất
Đồng hồ so đo sâu Mitutoyo 7224A được sử dụng rộng rãi trong kiểm tra chiều sâu rãnh then, bậc gia công, hốc khuôn và các đặc trưng hình học trên chi tiết cơ khí. Với đế tròn ổn định và cơ cấu đo tin cậy, thiết bị phù hợp với trạm kiểm tra QC tại chuyền sản xuất cũng như phòng đo lường trung tâm.
Độ chính xác đáp ứng tiêu chuẩn công nghiệp
Độ chính xác ±15 µm theo tiêu chuẩn Mitutoyo, cùng với cơ chế đo analog truyền thống không phụ thuộc pin — giúp thiết bị hoạt động ổn định liên tục trong môi trường xưởng có rung động hoặc điện từ trường. Khối lượng 195 g gọn nhẹ, dễ thao tác bằng một tay.
Giao hàng và phụ kiện đi kèm
Sản phẩm được cung cấp trong hộp đựng chuyên dụng, bao gồm đầu đo bi cầu carbide 21JAA224, đi kèm đồng hồ so No. 2902AB. Lưu ý: không bao gồm cần nâng đầu đo (spindle lifting lever).
- Hệ đo: Metric, độ chia 0,01 mm
- Hành trình đo (stroke): 10 mm
- Độ chính xác: ±15 µm
- Độ phẳng đế: 5 µm
- Đầu đo: bi cầu carbide R = 1,5 mm (mã 21JAA224)
- Kiểu hiển thị: cơ khí kim chỉ (analog)
- Đồng hồ so đi kèm: No. 2902AB
- Khối lượng: 195 g
Tư vấn và báo giá Mitutoyo 7224A
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 7224A |
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí kim chỉ (Analog) |
| Độ chia (Graduation) | 0,01 mm |
| Độ chính xác (Accuracy) | ±15 µm |
| Hành trình đo (Stroke) | 10 mm |
| Độ phẳng đế (Base flatness) | 5 µm |
| Đầu đo (Probe tip) | Bi cầu, R = 1,5 mm (No. 21JAA224) |
| Khối lượng (Mass) | 195 g |
| Đồng hồ so đi kèm | No. 2902AB (đế tròn) |
| Giao hàng | Hộp đựng, đầu đo carbide 21JAA224 — không kèm cần nâng đầu đo |
Câu hỏi thường gặp
Đồng hồ so đo sâu Mitutoyo 7224A có hành trình đo tối đa bao nhiêu?
Hành trình đo (stroke) của Mitutoyo 7224A là 10 mm. Đây là phạm vi đo phù hợp cho phần lớn ứng dụng kiểm tra chiều sâu rãnh, bậc và hốc trên chi tiết cơ khí thông thường trong sản xuất công nghiệp.
Độ chính xác của Mitutoyo 7224A là bao nhiêu và có phù hợp kiểm tra QC xưởng không?
Mitutoyo 7224A có độ chính xác ±15 µm với độ chia 0,01 mm — đáp ứng yêu cầu kiểm tra QC tại chuyền sản xuất và phòng đo lường cấp trung. Với cơ chế analog, thiết bị không phụ thuộc pin, hoạt động ổn định trong môi trường xưởng có rung động hoặc nhiễu điện từ.
Đầu đo của Mitutoyo 7224A là loại gì và có thể thay thế không?
Thiết bị đi kèm đầu đo bi cầu carbide mã 21JAA224, bán kính R = 1,5 mm. Đầu đo carbide có độ bền mài mòn cao, phù hợp đo lỗ và rãnh nhỏ. Người dùng có thể đặt mua phụ kiện thay thế theo mã 21JAA224 thông qua MAZAKO.
Sản phẩm giao hàng bao gồm những gì, có kèm cần nâng đầu đo không?
Mitutoyo 7224A được giao trong hộp đựng chuyên dụng, bao gồm đồng hồ so No. 2902AB lắp sẵn trên đế tròn và đầu đo bi cầu carbide 21JAA224. Lưu ý quan trọng: bộ sản phẩm không bao gồm cần nâng đầu đo (spindle lifting lever) — cần đặt mua riêng nếu có nhu cầu sử dụng.
Tại sao nên chọn đồng hồ so đo sâu kiểu đế tròn thay vì loại đế phẳng thông thường?
Kiểu đế tròn của Mitutoyo 7224A cho phép định vị linh hoạt trên bề mặt phôi và dễ dàng xoay hướng đo mà không cần nhấc thiết bị. Mặt đế được tôi cứng, mài vi tinh với độ phẳng 5 µm giúp tiếp xúc chuẩn xác, phù hợp sử dụng cùng bàn máp hoặc bề mặt chuẩn trong phòng đo lường.
