Mitutoyo Dụng cụ đo lỗ, đo chiều sâu

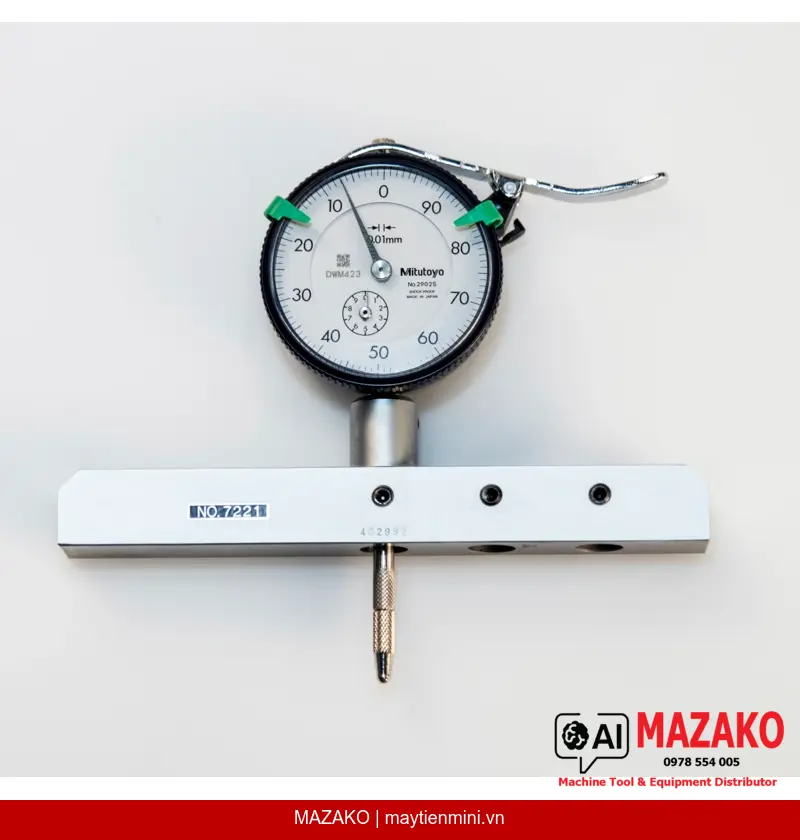

Đồng Hồ So Đo Sâu Mitutoyo 7221 – Phạm Vi Đo Rộng, Cần Gạt Nhanh
Đồng hồ so đo sâu Mitutoyo 7221 dùng thanh nối tích hợp, hành trình 10mm, độ chính xác ±15µm, đế thép cứng 150x18mm, phù hợp đo sâu rãnh và bậc trong sản xuất công nghiệp.
Mô tả sản phẩm
Đồng hồ so đo sâu Mitutoyo 7221 là thiết bị đo độ sâu chuyên nghiệp sử dụng đồng hồ so cơ khí hành trình 10mm kết hợp các thanh nối tích hợp (stackable extension rods), cho phép mở rộng phạm vi đo linh hoạt để kiểm tra độ sâu rãnh, bậc và hốc lõm trong môi trường sản xuất công nghiệp.
Cần Gạt Nâng Nhanh
Trang bị cần gạt lifting lever giúp nâng đầu đo nhanh chóng, tăng tốc độ đo hàng loạt trong kiểm tra QC trên dây chuyền sản xuất.
Thanh Nối Tích Lũy
Bộ thanh nối gồm 10, 20, 30, 30 và 100mm có thể kết hợp linh hoạt, mở rộng phạm vi đo sâu vượt trội so với đồng hồ so đo sâu thông thường.
Đế Thép Cứng Độ Phẳng Cao
Đế kích thước 150x18mm làm từ thép dụng cụ, tôi cứng và mài phẳng với bề mặt tham chiếu micro-lapped, độ phẳng đế đạt 5µm đảm bảo tiếp xúc ổn định.
Độ Chính Xác Mitutoyo Chuẩn
Độ chính xác ±15µm, độ chia 0,01mm, đầu đo bi cầu R=1,5mm, phù hợp kiểm tra kích thước theo bản vẽ kỹ thuật yêu cầu dung sai chặt.
Ứng Dụng Trong Kiểm Tra Chất Lượng Sản Xuất
Đồng hồ so đo sâu Mitutoyo 7221 được sử dụng phổ biến trong các bộ phận QC/QA nhà máy cơ khí, ô tô, điện tử để đo độ sâu rãnh then, hốc khuôn, bậc gia công và các chi tiết có yêu cầu kiểm tra chiều sâu lặp lại nhiều lần với độ tin cậy cao. Thiết kế cơ khí (analog) không phụ thuộc nguồn điện, thích hợp mọi điều kiện xưởng sản xuất.
Phù Hợp Với Hệ Đo Metric
Thiết bị được cấu hình hệ Metric, độ chia 0,01mm, tương thích hoàn toàn với tiêu chuẩn đo lường Việt Nam và quốc tế. Đi kèm đồng hồ so No. 2902SB của Mitutoyo, đảm bảo tính đồng bộ và khả năng hiệu chuẩn định kỳ thuận tiện.
Lưu Ý Kỹ Thuật Khi Chọn Mua
Phạm vi đo thực tế phụ thuộc vào tổ hợp thanh nối được lắp. Hành trình đầu đo cơ bản là 10mm. Đầu đo bi cầu R=1,5mm (mã No. 21JAA224) phù hợp đo đáy rãnh phẳng và bề mặt cong. Khối lượng tổng thể 820g cần lưu ý khi lắp trên giá đỡ di động.
- Độ chia 0,01mm – phù hợp kiểm tra dung sai trung bình đến chặt
- Độ chính xác ±15µm – đạt tiêu chuẩn kiểm tra QC công nghiệp
- Đế thép tôi cứng, độ phẳng 5µm – tiếp xúc chuẩn trên bàn máp hoặc chi tiết gia công
- Bộ thanh nối đa kích thước – linh hoạt mở rộng phạm vi đo
- Thương hiệu Mitutoyo – được công nhận toàn cầu, dễ hiệu chuẩn và truy xuất nguồn gốc
Tư Vấn & Báo Giá Đồng Hồ So Đo Sâu Mitutoyo 7221
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Độ chia (Graduation) | 0,01 mm |
| Độ chính xác (Accuracy) | ±15 µm |
| Hành trình đầu đo (Stroke) | 10 mm |
| Độ phẳng đế (Base flatness) | 5 µm |
| Kích thước đế (Base size) | 150 x 18 mm |
| Đầu đo (Probe tip) | Bi cầu, R = 1,5 mm (No. 21JAA224) |
| Thanh nối (Extension rods) | 10, 20, 30, 30, 100 mm |
| Khối lượng (Mass) | 820 g |
| Đồng hồ so đi kèm | No. 2902SB |
Câu hỏi thường gặp
Đồng hồ so đo sâu Mitutoyo 7221 có phạm vi đo tối đa là bao nhiêu?
Hành trình đầu đo cơ bản của Mitutoyo 7221 là 10mm. Tuy nhiên, bằng cách kết hợp các thanh nối đi kèm (10, 20, 30, 30 và 100mm), người dùng có thể mở rộng phạm vi đo sâu đáng kể tùy theo yêu cầu chi tiết cần kiểm tra.
Thiết bị này phù hợp với những ứng dụng đo lường nào trong sản xuất?
Mitutoyo 7221 phù hợp để đo độ sâu rãnh then, hốc khuôn, bậc gia công và các chi tiết cơ khí có yêu cầu kiểm tra chiều sâu lặp lại. Đặc biệt thích hợp trong bộ phận QC/QA nhà máy cơ khí, ô tô và điện tử.
Đầu đo bi cầu R=1,5mm có thay thế được không và dùng cho loại bề mặt nào?
Đầu đo bi cầu R=1,5mm (mã No. 21JAA224) phù hợp để đo đáy rãnh phẳng và bề mặt cong. Đây là phụ kiện chính hãng Mitutoyo, có thể đặt mua riêng. Người dùng nên tham khảo MAZAKO để chọn đầu đo phù hợp với từng ứng dụng cụ thể.
Đế của Mitutoyo 7221 được làm từ vật liệu gì và tại sao quan trọng?
Đế kích thước 150x18mm được làm từ thép dụng cụ, tôi cứng và mài phẳng với bề mặt tham chiếu micro-lapped, đạt độ phẳng 5µm. Đế chất lượng cao đảm bảo tiếp xúc ổn định và nhất quán trên bề mặt chi tiết, góp phần trực tiếp vào độ chính xác và độ lặp lại của kết quả đo.
Thiết bị có cần hiệu chuẩn định kỳ không và MAZAKO có hỗ trợ dịch vụ này không?
Có, đồng hồ so đo sâu Mitutoyo 7221 cần được hiệu chuẩn định kỳ theo quy trình quản lý thiết bị đo của nhà máy. Là thương hiệu Mitutoyo chính hãng, thiết bị dễ dàng được hiệu chuẩn tại các trung tâm đo lường được công nhận. Liên hệ MAZAKO để được hỗ trợ thông tin dịch vụ hiệu chuẩn.
