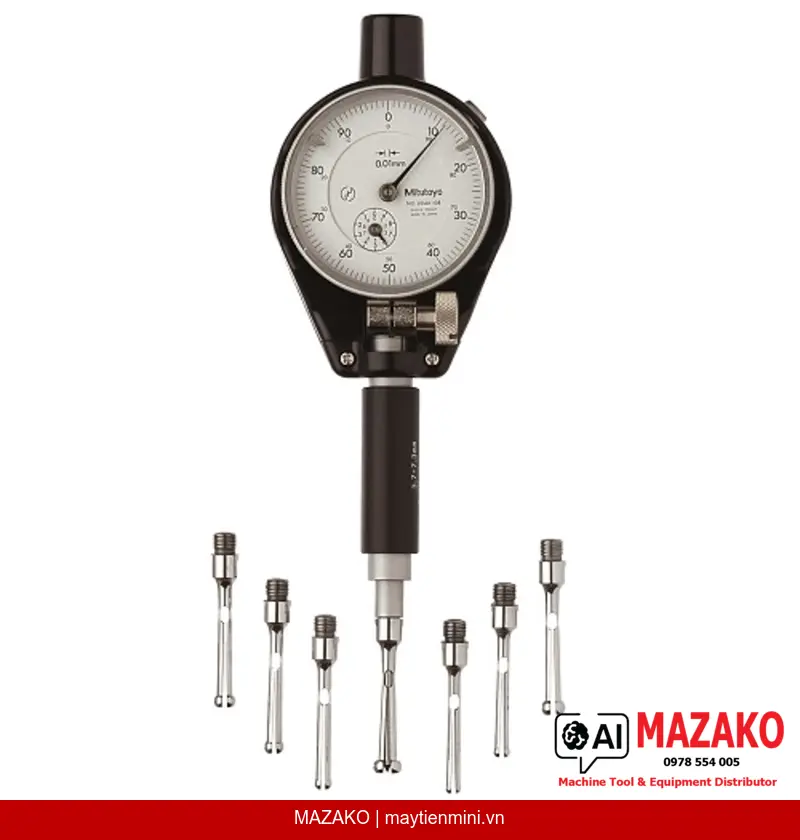

Đồng Hồ Đo Lỗ 2 Điểm Tiếp Xúc Mitutoyo 526-176-21
Đồng hồ đo lỗ 2 điểm tiếp xúc Mitutoyo 526-176-21, phạm vi đo 0,037–0,061\
Mô tả sản phẩm
Đồng hồ đo lỗ 2 điểm tiếp xúc Mitutoyo 526-176-21 được thiết kế chuyên biệt cho việc đo đường kính lỗ nhỏ với độ chính xác cao. Thiết bị sử dụng cơ chế hai điểm tiếp xúc tách biệt, cho phép thực hiện các phép đo nhanh chóng và ổn định trong môi trường sản xuất công nghiệp đòi hỏi kiểm soát chất lượng nghiêm ngặt.
Đo lỗ nhỏ chính xác
Phạm vi đo 0,037–0,061", độ chính xác đạt 4 µm, lý tưởng cho kiểm tra đường kính lỗ nhỏ trong gia công cơ khí chính xác.
Đầu đo phủ lớp bảo vệ cao cấp
Đầu đo được phủ DLC (cho phạm vi 0,95–7,3 mm) hoặc mạ crom cứng (7–18 mm), tăng tuổi thọ và độ bền trong môi trường sản xuất.
Linh hoạt nâng cấp
Có thể thay thế đồng hồ so cơ khí đi kèm bằng đồng hồ so kỹ thuật số tùy chọn (543-310B-10) khi cần hiển thị số hóa.
Bộ đe đa dạng
Đi kèm 5 đe thay thế, mở rộng khả năng ứng dụng cho nhiều kích thước lỗ khác nhau trong dây chuyền kiểm tra.
Ứng dụng trong kiểm soát chất lượng
Thiết bị 526-176-21 phù hợp cho bộ phận QC/QA tại các nhà máy gia công cơ khí, sản xuất linh kiện ô tô, điện tử và thủy lực, nơi yêu cầu đo đường kính lỗ nhỏ với dung sai chặt chẽ. Độ lặp lại 2 µm đảm bảo kết quả ổn định qua nhiều lần đo liên tiếp.
Cấu hình cung cấp
Sản phẩm được giao trong hộp đựng chuyên dụng, bao gồm đồng hồ so kim chỉ 2923AB-10, nắp bảo vệ đồng hồ so và vòng chuẩn (setting ring) để hiệu chuẩn trước khi sử dụng.
Lợi thế vượt trội cho kỹ sư đo lường
Cơ chế 2 điểm tiếp xúc giúp định tâm chính xác trong lỗ nhỏ, loại bỏ sai số do lệch tâm — yếu tố quan trọng khi đo các lỗ có đường kính dưới 7 mm mà các phương pháp đo thông thường khó đạt độ chính xác yêu cầu.
- Phạm vi đo: 0,037–0,061" — phù hợp lỗ nhỏ gia công chính xác
- Độ chính xác 4 µm, độ lặp lại 2 µm
- Đầu đo phủ DLC hoặc mạ crom cứng tùy phạm vi
- Vạch chia 0,001", đồng hồ so kim chỉ 2923AB-10
- Hỗ trợ nâng cấp lên đồng hồ so kỹ thuật số 543-310B-10
- Giao hàng đầy đủ: hộp, đồng hồ so, nắp bảo vệ, vòng chuẩn
Tư vấn & Báo giá Mitutoyo 526-176-21
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 0,037–0,061" |
| Mã đồng hồ so đi kèm | 2923AB-10 |
| Vạch chia (Graduation) | 0,001" |
| Độ lặp lại (Repeatability) | 2 µm |
| Chiều sâu đo tối đa | 0,45" |
| Số lượng đe (Anvils) | 5 |
| Độ chính xác (Accuracy) | 4 µm; 6 µm cho phạm vi 0,4–0,7" |
| Cung cấp kèm theo | Hộp đựng, đồng hồ so, nắp bảo vệ đồng hồ so, vòng chuẩn (setting ring) |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 526-176-21 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo 0,037–0,061" (tương đương khoảng 0,95–1,55 mm theo hệ mét). Đây là dải đo phù hợp cho các lỗ nhỏ trong gia công cơ khí chính xác. Độ chính xác đạt 4 µm ở hầu hết phạm vi đo.
Sự khác biệt giữa đầu đo phủ DLC và mạ crom cứng trên 526-176-21 là gì?
Đầu đo phủ DLC (Diamond-Like Carbon) được dùng cho phạm vi 0,95–7,3 mm, có độ cứng và khả năng chống mài mòn vượt trội. Đầu đo mạ crom cứng áp dụng cho phạm vi 7–18 mm, phù hợp với các ứng dụng đo lỗ lớn hơn. Cả hai đều tăng tuổi thọ đáng kể so với đầu đo thông thường.
Có thể nâng cấp 526-176-21 lên hiển thị kỹ thuật số không?
Có. Đồng hồ so kim chỉ (Analog) đi kèm có thể được thay thế bằng đồng hồ so kỹ thuật số tùy chọn mã 543-310B-10. Việc nâng cấp này giúp hiển thị kết quả đo dạng số, thuận tiện cho ghi nhận dữ liệu và tích hợp hệ thống SPC.
526-176-21 có đi kèm vòng chuẩn để hiệu chuẩn không?
Có. Sản phẩm được giao đầy đủ bao gồm hộp đựng chuyên dụng, đồng hồ so 2923AB-10, nắp bảo vệ đồng hồ so và vòng chuẩn (setting ring). Vòng chuẩn cho phép kỹ thuật viên hiệu chuẩn thiết bị trước khi sử dụng để đảm bảo độ chính xác đo lường.
Mitutoyo 526-176-21 phù hợp cho ngành sản xuất nào?
Thiết bị phù hợp cho các nhà máy gia công cơ khí chính xác, sản xuất linh kiện ô tô, điện tử, thủy lực và hàng không, nơi yêu cầu kiểm tra đường kính lỗ nhỏ với dung sai nghiêm ngặt. Bộ phận QC/QA và kỹ sư đo lường là đối tượng sử dụng chính.
