Mitutoyo Dụng cụ đo lỗ, đo chiều sâu

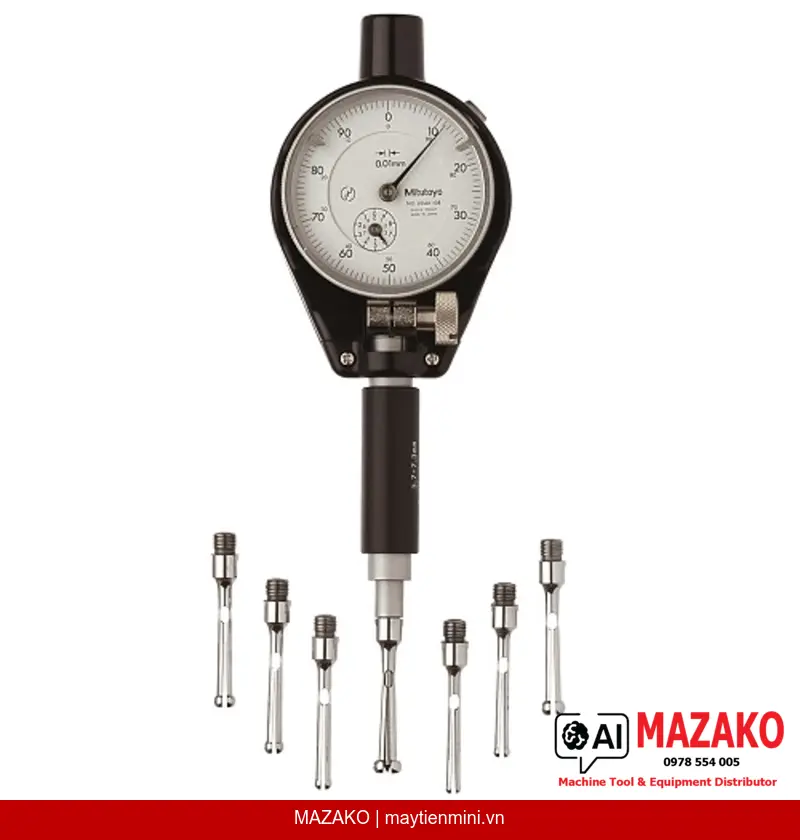

Đồng Hồ Đo Lỗ 2 Điểm Tiếp Xúc Mitutoyo 526-156-21 (0,145–0,29\
Đồng hồ đo lỗ 2 điểm tiếp xúc Mitutoyo 526-156-21, phạm vi đo 0,145–0,29\
Mô tả sản phẩm
Đồng hồ đo lỗ 2 điểm tiếp xúc Mitutoyo 526-156-21 là thiết bị đo lường chuyên dụng được thiết kế tối ưu cho việc đo đường kính lỗ nhỏ với phạm vi đo 0,145–0,29 inch. Với cấu trúc 2 điểm tiếp xúc tách rời, thiết bị cho phép thao tác nhanh và cho kết quả đo chính xác ngay cả trong các ứng dụng đòi hỏi dung sai chặt chẽ.
Độ Chính Xác Cao
Độ chính xác đạt 4 µm, độ lặp lại 2 µm — đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong sản xuất cơ khí chính xác.
Cấu Trúc 2 Điểm Tiếp Xúc
Thiết kế đầu đo tách đôi lý tưởng cho đo lỗ nhỏ, giúp định vị chính xác và giảm sai số căn chỉnh khi đo.
Lớp Phủ Bền Bỉ
Đầu đo được phủ DLC (phạm vi 0,95–7,3 mm) hoặc chrome cứng (phạm vi 7–18 mm), tăng tuổi thọ sử dụng trong môi trường công nghiệp.
Linh Hoạt Nâng Cấp
Có thể thay thế đồng hồ so cơ khí sang đồng hồ so kỹ thuật số tùy chọn (543-310B-10) khi cần xuất dữ liệu hoặc kết nối hệ thống SPC.
Ứng Dụng Trong Sản Xuất
Đồng hồ đo lỗ Mitutoyo 526-156-21 được ứng dụng phổ biến trong kiểm tra đường kính lỗ khoan, lỗ doa, bạc lót và các chi tiết lắp ghép cần dung sai chặt. Thiết bị đặc biệt phù hợp với các bộ phận QC/QA trong ngành cơ khí chính xác, ô tô, điện tử và khuôn mẫu.
Đồng Hồ So Đi Kèm và Phụ Kiện
Sản phẩm được giao kèm đồng hồ so cơ khí 2923AB-10 với độ chia 0,0001 inch, vỏ bảo vệ đồng hồ so và vòng chuẩn (setting ring) để hiệu chỉnh trước khi sử dụng. Bộ thiết bị đầy đủ giúp triển khai ngay tại xưởng sản xuất mà không cần mua thêm phụ kiện.
Lưu Ý Kỹ Thuật
Với phạm vi 0,4–0,7 inch, độ chính xác là 6 µm. Kỹ thuật viên cần lưu ý thông số này khi áp dụng cho các dải đo cụ thể để đảm bảo tuân thủ tiêu chuẩn kiểm soát chất lượng của nhà máy.
- Phạm vi đo: 0,145–0,29 inch với 7 đe thay thế
- Độ chia: 0,0001 inch — phù hợp kiểm tra dung sai chặt
- Chiều sâu đo tối đa: 1,25 inch
- Đầu đo phủ DLC hoặc chrome cứng tùy dải đo
- Tương thích nâng cấp lên đồng hồ so kỹ thuật số 543-310B-10
- Giao hàng đầy đủ: hộp, đồng hồ so, vỏ bảo vệ, vòng chuẩn
Tư Vấn & Báo Giá Mitutoyo 526-156-21
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 0,145–0,29 " |
| Mã đồng hồ so đi kèm | 2923AB-10 |
| Độ chia (Graduation) | 0,0001 " |
| Độ lặp lại (Repeatability) | 2 µm |
| Chiều sâu đo | 1,25 " |
| Số lượng đe (Anvils) | 7 |
| Độ chính xác (Accuracy) | 4 µm (6 µm cho phạm vi 0,4–0,7 ") |
| Phụ kiện đi kèm | Hộp đựng, đồng hồ so, vỏ bảo vệ đồng hồ so, vòng chuẩn |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 526-156-21 phù hợp đo lỗ có đường kính bao nhiêu?
Thiết bị có phạm vi đo 0,145–0,29 inch (tương đương khoảng 3,7–7,4 mm) với 7 đe thay thế đi kèm. Đây là dải đo phù hợp cho các lỗ nhỏ trong chi tiết cơ khí chính xác, bạc lót và khuôn mẫu. Cần chọn đúng đe tương ứng với từng dải đo cụ thể trước khi sử dụng.
Độ chính xác của máy 526-156-21 là bao nhiêu và có thay đổi theo phạm vi đo không?
Độ chính xác tiêu chuẩn là 4 µm trên hầu hết phạm vi đo. Riêng dải 0,4–0,7 inch, độ chính xác là 6 µm. Kỹ thuật viên cần lưu ý điều này khi áp dụng cho các yêu cầu dung sai khác nhau trong quy trình kiểm soát chất lượng.
Có thể nâng cấp từ đồng hồ so cơ khí sang kỹ thuật số cho thiết bị này không?
Có. Đồng hồ so cơ khí 2923AB-10 đi kèm có thể được thay thế bằng đồng hồ so kỹ thuật số tùy chọn mã 543-310B-10 của Mitutoyo. Điều này giúp kết nối dữ liệu với hệ thống SPC hoặc xuất kết quả đo ra máy tính khi cần thiết.
Đầu đo của 526-156-21 được làm từ vật liệu gì và có bền trong môi trường công nghiệp không?
Đầu đo được phủ DLC (Diamond-Like Carbon) cho dải đo 0,95–7,3 mm, và phủ chrome cứng cho dải 7–18 mm. Cả hai lớp phủ đều có độ bền cao, chịu mài mòn tốt trong điều kiện sử dụng liên tục tại xưởng sản xuất công nghiệp.
Thiết bị 526-156-21 được giao kèm những phụ kiện gì và có cần mua thêm gì để sử dụng ngay không?
Bộ sản phẩm được giao đầy đủ gồm: hộp đựng, đồng hồ so cơ khí 2923AB-10, vỏ bảo vệ đồng hồ so và vòng chuẩn (setting ring) để hiệu chỉnh trước khi đo. Người dùng có thể triển khai sử dụng ngay tại xưởng mà không cần mua thêm phụ kiện cơ bản.
