Đồng hồ đo lỗ 2 điểm Mitutoyo 511-714-20, phạm vi 100–160 mm
Đồng hồ đo lỗ 2 điểm Mitutoyo 511-714-20, phạm vi đo 100–160 mm, độ chia 0,01 mm, độ chính xác 2 µm, tự định tâm, đầu đo carbide bền cao.
Mô tả sản phẩm
Đồng hồ đo lỗ 2 điểm Mitutoyo 511-714-20 là thiết bị đo trong chuyên dụng dạng cơ khí, được thiết kế cho các ứng dụng đo phạm vi ngắn với cơ chế tự định tâm qua cầu định tâm tích hợp. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật trong các nhà máy cơ khí chính xác yêu cầu độ lặp lại và độ chính xác cao.
Tự định tâm chính xác
Cơ chế cầu định tâm tự động giúp căn chỉnh đầu đo vào tâm lỗ nhanh chóng, giảm sai số do thao tác và rút ngắn thời gian đo.
Kiểm soát nhiệt từ tay người dùng
Tay cầm thiết kế rỗng ruột giúp giảm 50% ảnh hưởng của nhiệt từ tay người vận hành, duy trì độ chính xác đo lường trong suốt ca làm việc.
Đầu đo carbide bền mòn
Đầu đo làm từ hợp kim carbide (áp dụng cho phạm vi trên 18 mm) cho độ bền cao, chịu mài mòn tốt trong môi trường sản xuất liên tục.
Vòng đệm hoán đổi linh hoạt
Kèm theo vòng đệm hoán đổi dày 0,5 mm cho phép cài đặt bước nhỏ, tăng tính linh hoạt khi đo các lỗ có kích thước khác nhau trong dải phạm vi đo.
Ứng dụng trong môi trường sản xuất công nghiệp
Đồng hồ đo lỗ 511-714-20 phù hợp cho kiểm tra đường kính lỗ trong gia công cơ khí chính xác, kiểm soát chất lượng chi tiết động cơ, xilanh, bạc lót và các chi tiết lắp ghép có dung sai nhỏ. Phạm vi đo 100–160 mm đáp ứng nhiều loại lỗ phổ biến trong công nghiệp.
Bộ sản phẩm đầy đủ, sẵn sàng sử dụng

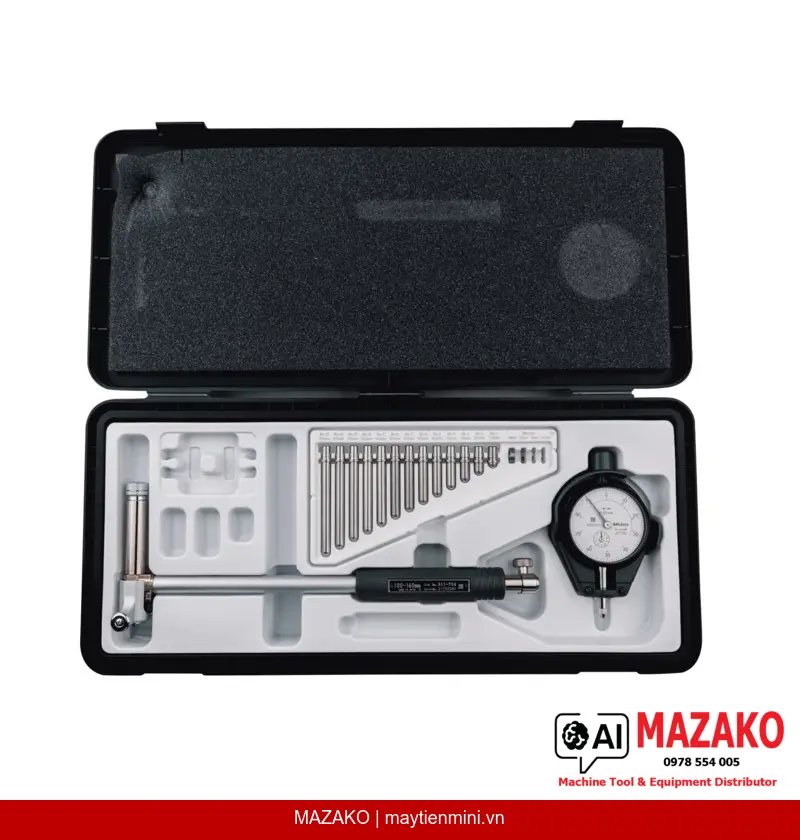

Sản phẩm được cung cấp kèm đồng hồ so 2046AB, nắp bảo vệ nhựa 21DZA000, 13 đầu đo (anvil) và 4 vòng đệm hoán đổi, đóng gói trong hộp chuyên dụng — sẵn sàng vận hành ngay mà không cần mua thêm phụ kiện.
Độ chính xác 2 µm — Độ lặp lại 0,5 µm
Với độ chính xác 2 µm và độ lặp lại 0,5 µm, thiết bị đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong sản xuất chính xác, phù hợp với tiêu chuẩn kiểm định chất lượng công nghiệp.
- Phạm vi đo: 100–160 mm, độ chia 0,01 mm
- Độ chính xác 2 µm, độ lặp lại 0,5 µm
- Tự định tâm qua cầu định tâm tích hợp
- Tay cầm rỗng giảm ảnh hưởng nhiệt 50%
- Đầu đo carbide chịu mài mòn cao
- Bộ 13 đầu đo và 4 vòng đệm hoán đổi đi kèm
- Chiều sâu đo tối đa 150 mm
Tư vấn & Báo giá Mitutoyo 511-714-20
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 100–160 mm |
| Đồng hồ so đi kèm | 2046AB |
| Hành trình đầu đo | 1,6 mm |
| Độ chia | 0,01 mm |
| Độ chính xác | 2 µm |
| Độ lặp lại | 0,5 µm |
| Chiều sâu đo | 150 mm |
| Lực đo | ≤5 N |
| Số lượng đầu đo (anvil) | 13 |
| Khối lượng | 480 g |
| Phụ kiện đi kèm | Hộp đựng, đồng hồ đo lỗ 511-704, đồng hồ so 2046AB, nắp bảo vệ nhựa 21DZA000, 13 đầu đo, 4 vòng đệm hoán đổi |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 511-714-20 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo từ 100 đến 160 mm với độ chia 0,01 mm. Bộ 13 đầu đo đi kèm cho phép cài đặt linh hoạt trong toàn bộ dải đo này.
Cơ chế tự định tâm của sản phẩm hoạt động như thế nào?
Thiết bị sử dụng cầu định tâm tích hợp để tự động căn chỉnh hai đầu đo vào đúng tâm lỗ cần đo. Điều này giúp giảm sai số do thao tác của người dùng và đảm bảo kết quả đo nhất quán.
Tại sao tay cầm rỗng lại quan trọng trong đo lường chính xác?
Nhiệt từ tay người vận hành có thể gây giãn nở nhiệt trên thân thiết bị, dẫn đến sai số đo. Thiết kế tay cầm rỗng của 511-714-20 giảm 50% lượng nhiệt truyền vào thiết bị, giúp duy trì độ chính xác ổn định trong suốt quá trình đo.
Sản phẩm đi kèm những phụ kiện gì?
Bộ sản phẩm bao gồm đồng hồ đo lỗ 511-704, đồng hồ so 2046AB, nắp bảo vệ nhựa 21DZA000, 13 đầu đo (anvil) và 4 vòng đệm hoán đổi dày 0,5 mm, tất cả đóng gói trong hộp chuyên dụng.
Đồng hồ đo lỗ 511-714-20 phù hợp với ứng dụng công nghiệp nào?
Thiết bị phù hợp cho kiểm tra đường kính lỗ trong gia công cơ khí chính xác, kiểm soát chất lượng xilanh, bạc lót, và các chi tiết lắp ghép có dung sai nhỏ. Độ chính xác 2 µm đáp ứng yêu cầu kiểm định chất lượng nghiêm ngặt trong sản xuất công nghiệp.
