Mitutoyo Dụng cụ đo lỗ, đo chiều sâu
Đồng hồ đo lỗ 2 điểm Mitutoyo 511-203-20 (10–18.5 mm)
Đồng hồ đo lỗ 2 điểm Mitutoyo 511-203-20, phạm vi đo 10–18.5 mm, độ chia 0,001 mm, độ chính xác 5 µm, tự căn tâm qua cầu định tâm, đầu đo hợp kim carbide bền bỉ.
Mô tả sản phẩm
Đồng hồ đo lỗ 2 điểm Mitutoyo 511-203-20 là thiết bị đo trong chính xác cao, tự động căn tâm thông qua cầu định tâm tích hợp. Với phạm vi đo 10–18.5 mm và độ chia 0,001 mm, sản phẩm đáp ứng yêu cầu kiểm tra lỗ khoan, lỗ xylanh trong môi trường sản xuất công nghiệp đòi hỏi độ chính xác và độ lặp lại cao.
Tự căn tâm chính xác

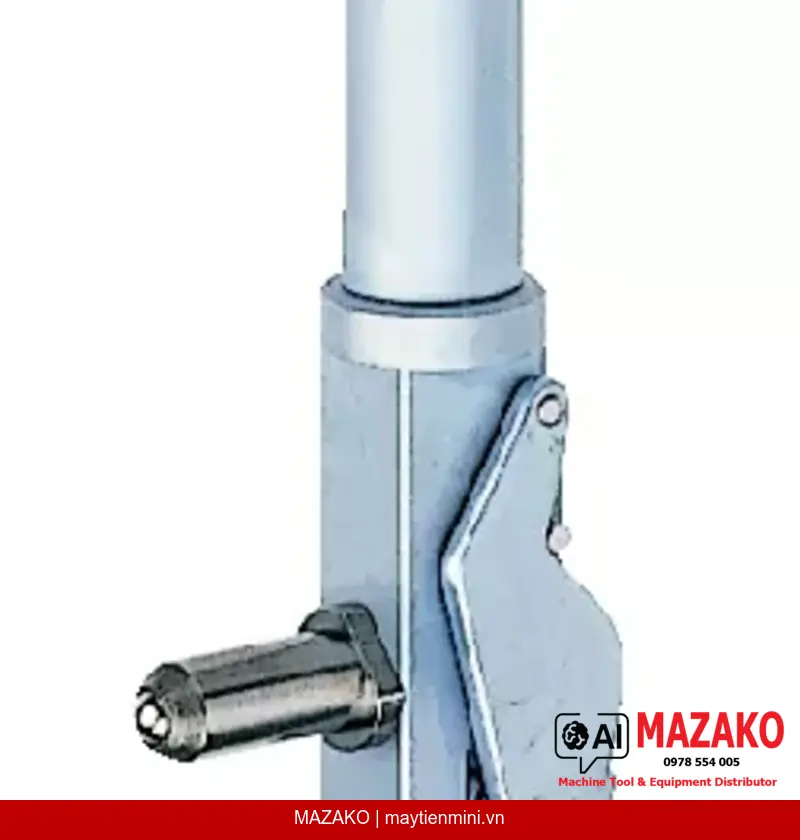

Cơ cấu cầu định tâm tự động giúp đồng hồ đo lỗ luôn định vị đúng tâm lỗ, loại bỏ sai số do thao tác của người dùng và đảm bảo kết quả đo ổn định.
Hành trình đầu đo dài
Hành trình đầu đo 0,6 mm cho phép đo trong dải biến thiên kích thước rộng, mang lại độ chính xác vượt trội ngay cả với các chi tiết có dung sai chặt.
Đầu đo hợp kim carbide
Đầu đo bằng carbide (áp dụng cho phạm vi đo trên 18 mm) có độ cứng và khả năng chống mài mòn cao, kéo dài tuổi thọ thiết bị trong điều kiện sản xuất liên tục.
Thiết kế tay cầm lớn giảm nhiệt
Tay cầm được thiết kế kích thước lớn, giảm truyền nhiệt từ tay người dùng lên thiết bị tới 50%, hạn chế sai số nhiệt độ trong quá trình đo lường.
Vòng đệm thay thế linh hoạt – Cài đặt nhanh theo bước nhỏ
Bộ vòng đệm thay thế dày 0,5 mm được cung cấp kèm theo như phụ kiện tiêu chuẩn, cho phép người dùng điều chỉnh thiết lập đo theo từng bước nhỏ phù hợp với yêu cầu kiểm tra đa dạng trên dây chuyền sản xuất.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Đồng hồ đo lỗ 2 điểm Mitutoyo 511-203-20 được sử dụng rộng rãi trong kiểm tra lỗ gia công cơ khí, kiểm soát dung sai lắp ghép, và đo kiểm trong các ngành ô tô, cơ khí chính xác, và chế tạo thiết bị. Độ sâu đo tối đa 100 mm phù hợp với nhiều loại chi tiết ống và lỗ sâu.
Bộ sản phẩm đầy đủ – Sẵn sàng sử dụng ngay

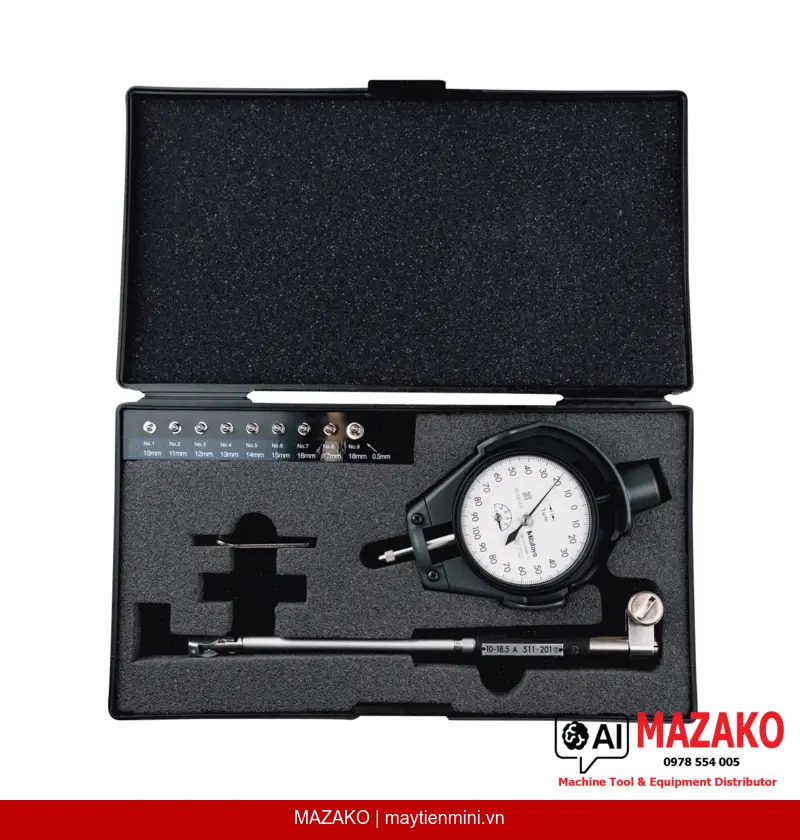

Sản phẩm được giao kèm hộp đựng, đồng hồ so 2109AB-10, nắp nhựa bảo vệ đồng hồ 21DZA000, 9 đe và 1 vòng đệm thay thế — đầy đủ để triển khai đo kiểm ngay mà không cần mua thêm phụ kiện.
- Phạm vi đo: 10–18.5 mm, độ chia 0,001 mm
- Độ chính xác 5 µm, độ lặp lại 2 µm
- Tự căn tâm qua cầu định tâm tích hợp
- Đầu đo hợp kim carbide chống mài mòn cao
- Tay cầm lớn giảm ảnh hưởng nhiệt từ người dùng 50%
- Độ sâu đo tối đa 100 mm, lực đo ≤2 N
- Kèm 9 đe và vòng đệm thay thế 0,5 mm
Tư vấn & Báo giá Đồng hồ đo lỗ Mitutoyo 511-203-20
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 10–18.5 mm |
| Đồng hồ so đi kèm | 2109AB-10 |
| Hành trình đầu đo | 0,6 mm |
| Độ chia | 0,001 mm |
| Độ chính xác | 5 µm |
| Độ lặp lại | 2 µm |
| Độ sâu đo | 100 mm |
| Lực đo | ≤2 N |
| Số lượng đe | 9 |
| Bộ sản phẩm giao hàng | Hộp kèm đồng hồ đo lỗ 511-201, đồng hồ so 2109AB-10, nắp nhựa bảo vệ 21DZA000, 9 đe, 1 vòng đệm thay thế |
| Khối lượng | 268 g |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 511-203-20 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 10 đến 18.5 mm với độ chia 0,001 mm. Độ chính xác đạt 5 µm và độ lặp lại 2 µm, phù hợp kiểm tra các lỗ nhỏ yêu cầu dung sai chặt trong gia công cơ khí chính xác.
Cơ chế tự căn tâm của đồng hồ đo lỗ 511-203-20 hoạt động như thế nào?
Thiết bị sử dụng cầu định tâm tích hợp để tự động căn chỉnh đầu đo vào đúng tâm lỗ cần đo. Cơ chế này giảm thiểu sai số do thao tác người dùng và đảm bảo kết quả đo nhất quán qua nhiều lần đo lặp lại.
Bộ sản phẩm 511-203-20 giao hàng bao gồm những gì?
Bộ sản phẩm giao kèm hộp đựng, thân đồng hồ đo lỗ 511-201, đồng hồ so 2109AB-10, nắp nhựa bảo vệ đồng hồ 21DZA000, 9 đe và 1 vòng đệm thay thế dày 0,5 mm. Người dùng có thể sử dụng ngay mà không cần mua thêm phụ kiện.
Vì sao tay cầm lớn trên 511-203-20 lại quan trọng trong đo lường chính xác?
Tay cầm kích thước lớn giúp giảm lượng nhiệt truyền từ tay người dùng sang thiết bị tới 50%. Nhiệt độ ảnh hưởng trực tiếp đến độ giãn nở của chi tiết và thiết bị đo, nên việc kiểm soát nhiệt là yếu tố quan trọng để duy trì độ chính xác đo lường.
Đồng hồ đo lỗ 511-203-20 phù hợp với ứng dụng công nghiệp nào?
Thiết bị phù hợp với kiểm tra lỗ gia công trong ngành ô tô, cơ khí chính xác, chế tạo thiết bị và kiểm soát chất lượng dây chuyền sản xuất. Độ sâu đo 100 mm và lực đo ≤2 N cho phép đo các lỗ sâu mà không gây biến dạng bề mặt chi tiết.
