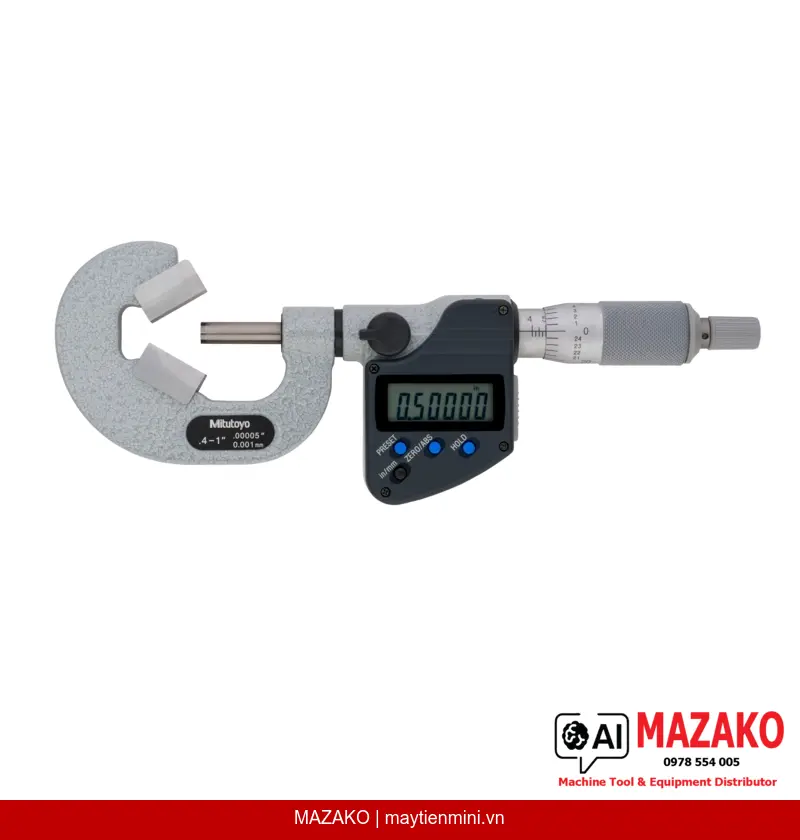

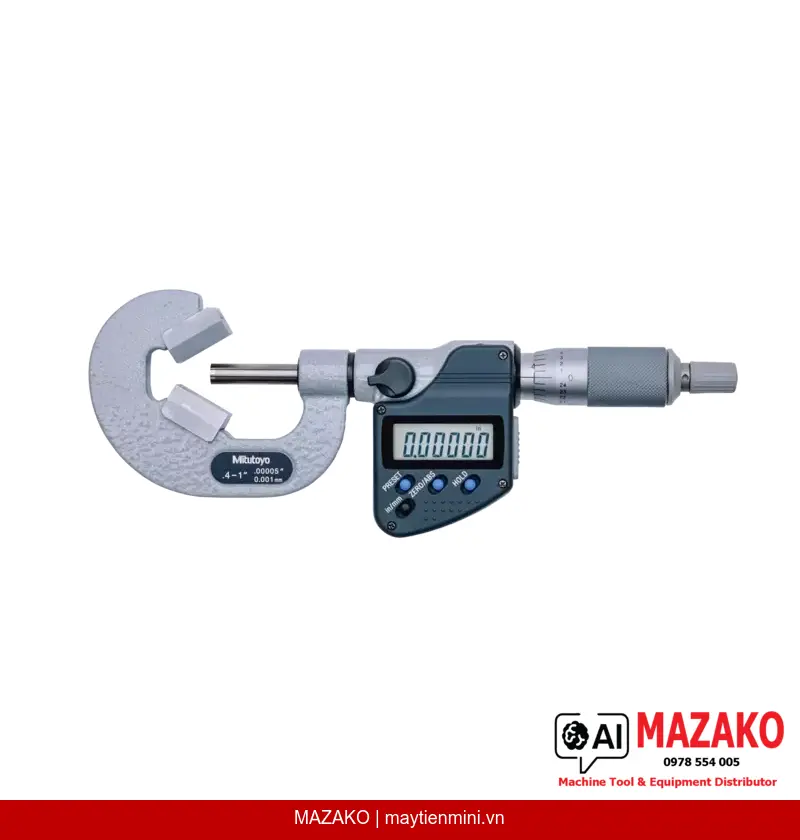

Panme Đo Ngoài Kỹ Thuật Số 3 Rãnh Mitutoyo 314-362-30 (0,4–1″)
Panme kỹ thuật số 3 rãnh Mitutoyo 314-362-30, phạm vi đo 0,4–1", độ phân giải 0,00005"/0,001 mm, chuyên đo đường kính ngoài dụng cụ cắt gọt có 3 rãnh như mũi ta-rô, dao doa, dao phay ngón.
Mô tả sản phẩm
Panme đo ngoài kỹ thuật số 3 rãnh Mitutoyo 314-362-30 (Digimatic V-Anvil Micrometer) là thiết bị đo chuyên dụng cho các dụng cụ cắt gọt có 3 rãnh như mũi ta-rô, dao doa và dao phay ngón. Phạm vi đo 0,4–1', độ phân giải 0,00005'/0,001 mm, đáp ứng tiêu chuẩn kiểm soát chất lượng khắt khe trong môi trường sản xuất cơ khí chính xác.
Đo chính xác dụng cụ 3 rãnh
Đe chữ V với góc lăng kính 60° ôm chính xác vào profil 3 rãnh của mũi ta-rô, dao doa, dao phay ngón — cho kết quả ổn định hơn so với panme thông thường.
Kỹ thuật số Digimatic
Màn hình LCD chiều cao ký tự 7,5 mm, độ phân giải 0,00005'/0,001 mm, hỗ trợ xuất dữ liệu trực tiếp ra hệ thống SPC/QC qua cổng Data Output.
Đầy đủ tính năng kiểm soát đo
Tích hợp khóa đầu đo, chức năng HOLD, 2 x PRESET, ABS/INC, tự động tắt nguồn sau 20 phút không sử dụng và cảnh báo pin yếu — đảm bảo vận hành tin cậy trên sàn sản xuất.
Bộ chuẩn đi kèm
Đi kèm chuẩn cài đặt 167-338 ø 0,4', cờ-lê chuyên dụng và pin SR44 — sẵn sàng sử dụng ngay khi mở hộp, không cần mua thêm phụ kiện.
Ứng dụng thực tế trong sản xuất cơ khí
Panme 314-362-30 được thiết kế đặc biệt cho bộ phận QC/QA và kỹ thuật cần kiểm tra đường kính ngoài của dụng cụ cắt gọt 3 rãnh trước và sau mài sắc lại. Đe chữ V không có rãnh trung tâm (Without groove) phù hợp đo đường kính ngoài tổng thể; trong khi đó Mitutoyo cũng cung cấp phiên bản đe có rãnh cho phép đo đường kính vòng ren ta-rô theo phương pháp một dây (single-wire method).
Sai số cho phép MPE ±0,0002'
Giá trị MPE ±0,0002' (tương đương ±5 µm) đảm bảo độ chính xác đáp ứng yêu cầu kiểm tra dụng cụ cắt gọt chính xác cao theo tiêu chuẩn ISO/JIS.
- Phạm vi đo: 0,4–1' — phù hợp đa dạng kích cỡ mũi ta-rô và dao phay ngón thông dụng
- Độ phân giải kép Inch/Metric: 0,00005' / 0,001 mm
- Góc lăng kính đe: 60° — tối ưu cho dụng cụ 3 rãnh
- Đầu đo ø6,35 mm, bước xoắn 0,75 mm, có khóa đầu đo
- Vành chia và ống thước hoàn thiện chrome mờ, ø18 mm
- Xuất dữ liệu SPC: Có — tích hợp trực tiếp vào hệ thống quản lý chất lượng
- Tuổi thọ pin ~2,4 năm với 1 viên SR44
- Khối lượng: 410 g
Báo giá Panme Mitutoyo 314-362-30
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Kỹ thuật số (Digital) |
| Hệ đo | Inch / Metric |
| Phạm vi đo | 0,4–1' |
| Độ phân giải | 0,00005' / 0,001 mm |
| Sai số cho phép MPE | ±0,0002' |
| Đe (Anvil) | Không có rãnh (Without groove) |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Góc lăng kính mặt đo | 60° |
| Đầu đo (Spindle) | Có khóa đầu đo, ø6,35 mm, bước xoắn 0,75 mm |
| Vạch chia (Scale) | Núm xoay và ống thước chrome mờ, ø18 mm |
| Xuất dữ liệu | Có |
| Lực đo | 5–10 N |
| Nguồn điện | Pin SR44 x 1 |
| Tuổi thọ pin | ~2,4 năm |
| Chuẩn cài đặt | 167-338 ø 0,4' |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng (Function lock) | Có |
| HOLD | Có |
| 2 x PRESET | Có |
| Bộ giao hàng | Hộp đựng, cờ-lê, chuẩn cài đặt, 1 pin SR44 |
| Khối lượng | 410 g |
Câu hỏi thường gặp
Panme Mitutoyo 314-362-30 dùng để đo loại dụng cụ nào?
Thiết bị được thiết kế chuyên dụng để đo đường kính ngoài các dụng cụ cắt gọt có 3 rãnh như mũi ta-rô, dao doa và dao phay ngón. Đe chữ V với góc lăng kính 60° tiếp xúc đồng đều với 3 rãnh, cho kết quả chính xác và lặp lại ổn định hơn panme thông thường.
Độ phân giải và sai số cho phép của panme 314-362-30 là bao nhiêu?
Panme 314-362-30 có độ phân giải 0,00005' (tương đương 0,001 mm) và sai số cho phép MPE là ±0,0002'. Đây là thông số phù hợp để kiểm tra dụng cụ cắt gọt chính xác theo tiêu chuẩn ISO/JIS trong môi trường sản xuất cơ khí.
Thiết bị này có hỗ trợ xuất dữ liệu ra hệ thống SPC không?
Có. Panme 314-362-30 được trang bị cổng Data Output tương thích với hệ thống Digimatic của Mitutoyo, cho phép truyền dữ liệu trực tiếp đến phần mềm SPC hoặc bộ thu thập dữ liệu QC. Tính năng này giúp tiết kiệm thời gian ghi chép thủ công và giảm sai số nhập liệu.
Panme 314-362-30 có thể đo đường kính vòng ren ta-rô theo phương pháp một dây không?
Phiên bản 314-362-30 đi kèm đe không có rãnh trung tâm (Without groove), phù hợp đo đường kính ngoài tổng thể. Mitutoyo cũng cung cấp các phiên bản đe có rãnh trung tâm cho phép đo đường kính vòng ren ta-rô theo phương pháp một dây (single-wire method) — vui lòng liên hệ MAZAKO để được tư vấn đúng model.
Chuẩn cài đặt đi kèm với panme 314-362-30 là loại nào?
Thiết bị được giao kèm chuẩn cài đặt Mitutoyo 167-338 ø 0,4', cờ-lê chuyên dụng và 1 viên pin SR44. Bộ phụ kiện đầy đủ giúp người dùng hiệu chỉnh và đưa vào sử dụng ngay mà không cần mua thêm phụ kiện rời.
