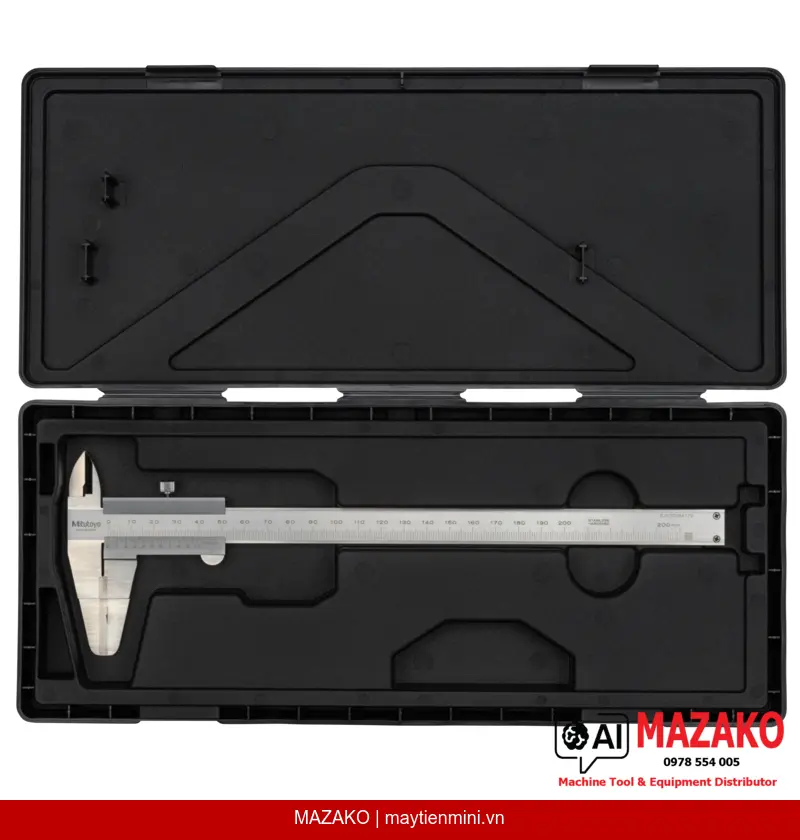

Thước Cặp Lá Vernier Mitutoyo 536-135 (0-200mm)
Thước cặp lá Mitutoyo 536-135 đo rãnh trong, phạm vi đo 0-200mm, độ chia 0,05mm, đầu đo gắn hợp kim carbide, kèm thanh đo sâu dạng phẳng. Phù hợp đo rãnh hẹp trong môi trường sản xuất.
Mô tả sản phẩm
Thước cặp lá Vernier Mitutoyo 536-135 được thiết kế chuyên dụng để đo rãnh trong (inside groove) với phạm vi đo 0–200mm và độ chia 0,05mm. Các bề mặt đo được gắn hợp kim carbide giúp tăng độ bền mài mòn, kéo dài tuổi thọ trong điều kiện sản xuất liên tục.
Đầu đo hợp kim Carbide
Bề mặt đo và thanh đo sâu được gắn mũi hợp kim carbide, chống mài mòn vượt trội, duy trì độ chính xác lâu dài trong môi trường gia công kim loại.
Chuyên đo rãnh trong
Thiết kế mỏ lá mỏng (blade jaw) cho phép tiếp cận các rãnh hẹp, khe trong chi tiết gia công mà thước cặp thông thường không thể đo được.
Thanh đo sâu dạng phẳng
Depth bar dạng phẳng (flat) tích hợp giúp đo đồng thời chiều sâu rãnh, tăng tính linh hoạt trong kiểm tra chi tiết phức tạp.
Độ chính xác Mitutoyo chuẩn JIS
Sai số cho phép E MPE ±0,05mm và S MPE ±0,07mm, đáp ứng yêu cầu kiểm tra chất lượng theo tiêu chuẩn sản xuất công nghiệp.
Ứng dụng trong kiểm tra chất lượng sản xuất
Thước cặp lá 536-135 phù hợp cho bộ phận QC/QA trong các ngành cơ khí chính xác, ô tô, khuôn mẫu và gia công chi tiết có rãnh. Thiết bị đặc biệt hữu ích khi cần đo chiều rộng rãnh then, rãnh vòng chặn (snap ring groove) hoặc các khe hẹp trên chi tiết trục và lỗ.
Về thương hiệu Mitutoyo
Mitutoyo (Nhật Bản) là nhà sản xuất thiết bị đo lường hàng đầu thế giới, được tin dùng tại các nhà máy sản xuất yêu cầu độ chính xác cao trên toàn cầu. Sản phẩm Mitutoyo được hiệu chuẩn theo tiêu chuẩn quốc tế và có hệ thống truy xuất đo lường rõ ràng.
Điểm nổi bật của Mitutoyo 536-135
Kết hợp giữa thiết kế mỏ lá chuyên dụng và vật liệu đầu đo carbide, thước cặp 536-135 mang lại độ tin cậy đo lường cao trong kiểm tra rãnh — ứng dụng mà hầu hết thước cặp tiêu chuẩn không đáp ứng được.
- Phạm vi đo 0–200mm, độ chia 0,05mm
- Đầu đo và thanh đo sâu gắn hợp kim carbide
- Thanh đo sâu dạng phẳng (flat depth bar)
- Sai số MPE: ±0,05mm (E) / ±0,07mm (S)
- Trọng lượng nhẹ 180g, tiện dụng khi sử dụng liên tục
- Đóng gói trong hộp bảo quản chuyên dụng
Tư vấn & Báo giá Mitutoyo 536-135
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–200 mm |
| Độ chia (Graduation) | 0,05 mm |
| Thanh đo sâu (Depth bar) | Phẳng (Flat) |
| Sai số cho phép E MPE | ±0,05 mm |
| Sai số cho phép S MPE | ±0,07 mm |
| Khối lượng | 180 g |
| Đóng gói | Trong hộp bảo quản |
Câu hỏi thường gặp
Thước cặp lá 536-135 khác gì so với thước cặp vernier thông thường?
Thước cặp lá (blade caliper) có mỏ đo dạng lá mỏng, cho phép tiếp cận và đo chính xác các rãnh hẹp, rãnh then, rãnh vòng chặn mà mỏ thước cặp tiêu chuẩn không thể chạm tới. Model 536-135 còn được trang bị đầu đo carbide để tăng độ bền.
Thước 536-135 có thể đo được những loại rãnh nào?
Thiết bị phù hợp để đo chiều rộng rãnh trong (inside groove), rãnh then (keyway), rãnh vòng chặn (snap ring groove) và các khe hẹp trên chi tiết trục, lỗ trong gia công cơ khí. Thanh đo sâu dạng phẳng đi kèm còn hỗ trợ đo chiều sâu rãnh.
Đầu đo carbide trên 536-135 mang lại lợi ích gì trong sản xuất?
Hợp kim carbide có độ cứng cao hơn nhiều so với thép thường, giúp bề mặt đo chống mài mòn tốt khi tiếp xúc liên tục với chi tiết kim loại. Điều này duy trì độ chính xác lâu dài và giảm chi phí thay thế thiết bị trong môi trường sản xuất cường độ cao.
Sai số MPE E và S trên thông số kỹ thuật có ý nghĩa gì?
E MPE (±0,05mm) là sai số đo lường tổng thể (error of measurement) khi đo kích thước ngoài, còn S MPE (±0,07mm) liên quan đến sai số khi đo bằng thanh đo sâu hoặc trong điều kiện đo cụ thể theo tiêu chuẩn JIS. Cả hai giá trị đều nằm trong giới hạn chấp nhận được cho kiểm tra QC công nghiệp.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 536-135 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO/IEC 17025. Khách hàng có thể liên hệ trực tiếp để được tư vấn về chu kỳ hiệu chuẩn phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy.
