SUN MASTER Máy tiện vạn năng

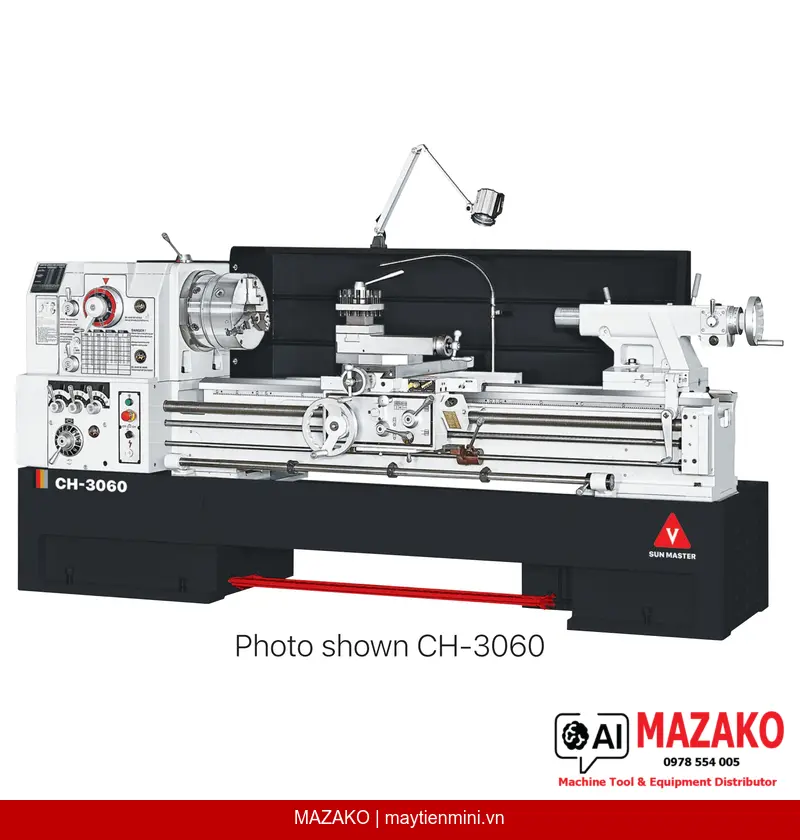

Máy Tiện Vạn Năng SUN MASTER CH-26120 Khoảng Cách Chống Tâm 3000mm
Máy tiện vạn năng SUN MASTER CH-26120 xuất xứ Đài Loan, đường kính tiện qua băng máy 660mm, khoảng cách chống tâm 3000mm, lỗ trục chính Ø104mm, motor 15HP. MAZAKO là Tổng đại lý chính thức tại Việt Nam.
Mô tả sản phẩm
Máy tiện vạn năng SUN MASTER CH-26120 là dòng máy tiện cơ hạng nặng do Shun Chuan Precision Machinery Co., Ltd. (Đài Loan) sản xuất, với đường kính tiện qua băng máy 660mm và khoảng cách chống tâm lên đến 3000mm, đáp ứng các yêu cầu gia công chi tiết lớn trong công nghiệp nặng. Băng máy được tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48-55, đảm bảo độ bền và độ chính xác dài hạn trong môi trường sản xuất liên tục.
Khả năng gia công chi tiết lớn
Đường kính tiện qua băng máy 660mm (26 inch), đường kính tiện qua hầu máy Ø892mm (35.11 inch), khoảng cách chống tâm 3000mm (120 inch) — phù hợp gia công trục, ống, xi lanh và các chi tiết cơ khí nặng kích thước lớn.
Lỗ trục chính cỡ lớn và đầu trục chuẩn D1-11
Lỗ trục chính Ø104mm (4.094 inch), đầu trục chính kiểu D1-11 theo tiêu chuẩn ASA, ống lót trục chính MT. No. 7 x MT. No. 5 — cho phép gá kẹp phôi thanh đường kính lớn và thay đổi phụ kiện nhanh chóng.
Băng máy tôi cứng và hệ thống bôi trơn cưỡng bức
Băng máy được tôi cứng và mài phẳng đạt HRC 48-55, độ rộng băng máy 400mm hấp thụ rung động hiệu quả. Hệ thống bơm bôi trơn cưỡng bức tự động và thủ công cấp dầu cho băng máy và bàn dao ngang, bộ phân phối dầu có thể điều chỉnh linh hoạt.
Hộp số bánh răng 12 cấp tốc độ và motor Y-A
Trục chính 12 cấp tốc độ, dãy tốc độ 13-1200 vòng/phút (60Hz), motor trục chính tiêu chuẩn 15HP (11.25kW), tùy chọn 20HP (15kW). Motor loại Y-A đảm bảo khởi động êm và vận hành ổn định trong điều kiện tải nặng.
Ứng dụng trong gia công cơ khí
Máy tiện cơ SUN MASTER CH-26120 phù hợp cho các xưởng cơ khí nặng, nhà máy chế tạo máy, xưởng sửa chữa thiết bị công nghiệp cần gia công các chi tiết có đường kính lớn và chiều dài lớn như: trục truyền động, trục máy bơm, xi lanh thủy lực, ống công nghiệp, bánh đà, mặt bích lớn. Khoảng cách chống tâm 3000mm cho phép tiện các chi tiết dạng trục dài trong lĩnh vực đóng tàu, chế tạo thiết bị nâng hạ và công nghiệp dầu khí.
Tại sao chọn SUN MASTER CH-26120?
Thứ nhất, băng máy tôi cứng HRC 48-55 và mài phẳng chính xác đảm bảo tuổi thọ cao và duy trì độ chính xác gia công sau nhiều năm vận hành. Thứ hai, lỗ trục chính Ø104mm cỡ lớn cùng đầu trục D1-11 mang lại tính linh hoạt vượt trội khi gá kẹp nhiều loại phôi. Thứ ba, hệ thống bôi trơn cưỡng bức tự động bảo vệ các bề mặt trượt, giảm mài mòn và chi phí bảo trì. Thứ tư, SUN MASTER là thương hiệu máy tiện Đài Loan uy tín từ năm 1994 — MAZAKO là Tổng đại lý chính thức tại Việt Nam, đảm bảo máy chính hãng, có phụ tùng thay thế và hỗ trợ kỹ thuật đầy đủ.
- Tất cả vật đúc được ổn định và khử ứng suất đúng quy trình trước khi gia công
- Băng máy tôi cứng và mài phẳng đạt độ cứng tối thiểu HRC 48-55
- Băng trượt rộng 3 rãnh chữ V (3V sliding ways) tăng độ ổn định dịch chuyển và độ mượt gia công
- Mức độ ồn cực thấp trong quá trình vận hành
- Trang bị bàn đạp phanh chân (foot brake pedal) tiện lợi cho vận hành
- Motor trục chính loại Y-A đảm bảo khởi động êm và vận hành ổn định
- Bộ phân phối dầu có thể điều chỉnh bôi trơn băng máy, bàn dao ngang hoặc cả hai
Phụ kiện tiêu chuẩn đi kèm
- Mũi chống tâm cố định MT. No. 5
- Mũi chống tâm cố định MT. No. 5 đầu hợp kim carbide
- Ống lót trục chính MT. No. 7 x MT. No. 5
- Đế cân bằng máy 6-10 miếng
- Hộp dụng cụ cơ bản
- Sách hướng dẫn vận hành và danh mục phụ tùng
- Vỏ máy toàn bộ chiều dài
- Đèn làm việc
Nhận báo giá máy tiện SUN MASTER chính hãng
Liên hệ MAZAKO — Tổng đại lý SUN MASTER tại Việt Nam để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính tiện qua băng máy | 660 mm (26 inch) |
| Đường kính tiện qua hầu máy | Ø892 mm (35.11 inch) |
| Đường kính qua bàn dao ngang | Ø445 mm (17.51 inch) |
| Độ rộng hầu máy | 270 mm (10.63 inch) |
| Khoảng cách chống tâm | 3000 mm (120 inch) |
| Độ rộng băng máy tiện | 400 mm (15.75 inch) |
| Hành trình trượt bàn dao dọc | 228 mm (8.98 inch) |
| Hành trình trượt bàn dao ngang | 400 mm (15.75 inch) |
| Đầu trục chính | D1-11 |
| Ống lót trục chính | MT. No. 7 x MT. No. 5 |
| Đường kính lỗ trục chính | Ø104 mm (4.094 inch) |
| Số cấp tốc độ trục chính | 12 cấp |
| Dãy tốc độ trục chính (60Hz) | 4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 vòng/phút |
| Khả năng tiện ren hệ Anh | 44 loại / 2-72 T.P.I. |
| Khả năng tiện ren hệ Mét | 39 loại / 0.2-14 mm |
| Đường kính vít me | Ø45 mm (1.77 inch) |
| Bước vít me | 4 T.P.I., P = 6 mm |
| Bước tiến dao dọc | Mét: 0.035-0.98 mm/vòng; Inch: 0.0012-0.039 inch/vòng |
| Bước tiến dao ngang | Mét: 0.011-0.296 mm/vòng; Inch: 0.0004-0.0117 inch/vòng |
| Đường kính nòng Ụ động | Ø80 mm (3.15 inch) |
| Hành trình nòng Ụ động | 250 mm (10 inch) |
| Côn nòng Ụ động | MT. No. 5 |
| Công suất motor trục chính | Tiêu chuẩn: 15HP (11.25 kW) / Tùy chọn: 20HP (15 kW) |
| Công suất motor tưới nguội | 1/8 HP |
| Trọng lượng tịnh (xấp xỉ) | 3635 kg |
| Kích thước đóng gói (D x R x C) | 4755 x 1150 x 1700 mm |
Câu hỏi thường gặp
Máy tiện SUN MASTER CH-26120 phù hợp gia công loại chi tiết và vật liệu nào?
CH-26120 phù hợp gia công các chi tiết dạng trục dài, ống công nghiệp, xi lanh, bánh đà và mặt bích cỡ lớn nhờ khoảng cách chống tâm 3000mm và đường kính tiện qua băng máy 660mm. Máy gia công tốt với thép carbon, thép hợp kim, gang, đồng và nhôm. Lỗ trục chính Ø104mm cho phép đưa phôi thanh đường kính lớn vào trực tiếp qua trục chính.
Độ chính xác và độ bền của CH-26120 đạt mức nào trong thực tế sản xuất?
Băng máy được tôi cứng và mài phẳng đạt độ cứng HRC 48-55, đảm bảo khả năng chống mài mòn cao trong điều kiện vận hành liên tục. Hệ thống băng trượt 3 rãnh chữ V (3V sliding ways) cùng bôi trơn cưỡng bức tự động giúp duy trì độ chính xác dịch chuyển của bàn xe dao theo thời gian. Tất cả vật đúc gang được ổn định và khử ứng suất đúng quy trình, hạn chế biến dạng nhiệt ảnh hưởng đến độ chính xác gia công.
CH-26120 khác gì so với các model khác trong dòng máy tiện hạng nặng của SUN MASTER?
CH-26120 nổi bật với lỗ trục chính Ø104mm theo tiêu chuẩn ASA D1-11 — đây là thông số đặc trưng của dòng CH cỡ lớn, vượt trội so với các model nhỏ hơn trong cùng dòng. Khoảng cách chống tâm 3000mm (120 inch) và trọng lượng máy 3635kg phản ánh kết cấu hạng nặng, phù hợp cho các xưởng cơ khí nặng và công nghiệp đóng tàu. Tùy chọn nâng cấp motor lên 20HP (15kW) cũng là điểm linh hoạt so với nhiều model trong phân khúc.
Việc bảo trì CH-26120 có phức tạp không và tuổi thọ máy dự kiến bao lâu?
Hệ thống bơm bôi trơn cưỡng bức tự động cấp dầu cho băng máy và bàn dao ngang giúp giảm thiểu công bảo trì thủ công và kéo dài tuổi thọ các bề mặt trượt. Bộ phân phối dầu có thể điều chỉnh linh hoạt theo nhu cầu bôi trơn từng vị trí. Với kết cấu gang đúc khử ứng suất và băng máy tôi cứng HRC 48-55, máy tiện SUN MASTER thường đạt tuổi thọ 15-20 năm khi bảo trì định kỳ đúng quy trình. MAZAKO cung cấp phụ tùng thay thế chính hãng và hỗ trợ kỹ thuật tại Việt Nam.
Đặt hàng CH-26120 tại MAZAKO như thế nào và thời gian giao hàng mất bao lâu?
MAZAKO là Tổng đại lý chính thức của SUN MASTER tại Việt Nam, tiếp nhận đơn hàng CH-26120 trực tiếp từ nhà máy Đài Loan. Thời gian giao hàng thông thường từ 8-12 tuần tùy thời điểm đặt hàng và lịch sản xuất. Khách hàng có thể liên hệ bộ phận kỹ thuật MAZAKO để được tư vấn cấu hình máy (lựa chọn motor 15HP hoặc 20HP), báo giá CIF cảng Việt Nam và hỗ trợ lắp đặt, chạy thử tại xưởng.
